46 9424270892 Rev F
3/14/2014 11:40:24 AM: Added BE1-11 to the
workspace and renamed to
BE1_11_F5xxx5xxNxxxxxx_1. 14/3/2014 11:40:24 : Ajout de BE1-11 à l'espace
de travail et renommé
BE1_11_F5xxx5xxNxxxxxx_1.
3/14/2014 11:40:29 AM: Workspace CID
BE1_11_F5xxx5xxNxxxxx renamed to BE1_11_1. 14/3/2014 11:40:29 : Espace de travail CID
BE1_11_F5xxx5xxNxxxxx renommé BE1_11_1.
3/14/2014 11:40:38 AM: External References
refreshed for CID BE1_11_1. 14/3/2014 11:40:38 : Références externes
actualisées pour CID BE1_11_1.
3/14/2014 11:40:38 AM: CID (BE1_11_1)
validates against ICD file. 14/3/2014 11:40:38 : Validation CID (BE1_11_1)
par rapport au fichier ICD.

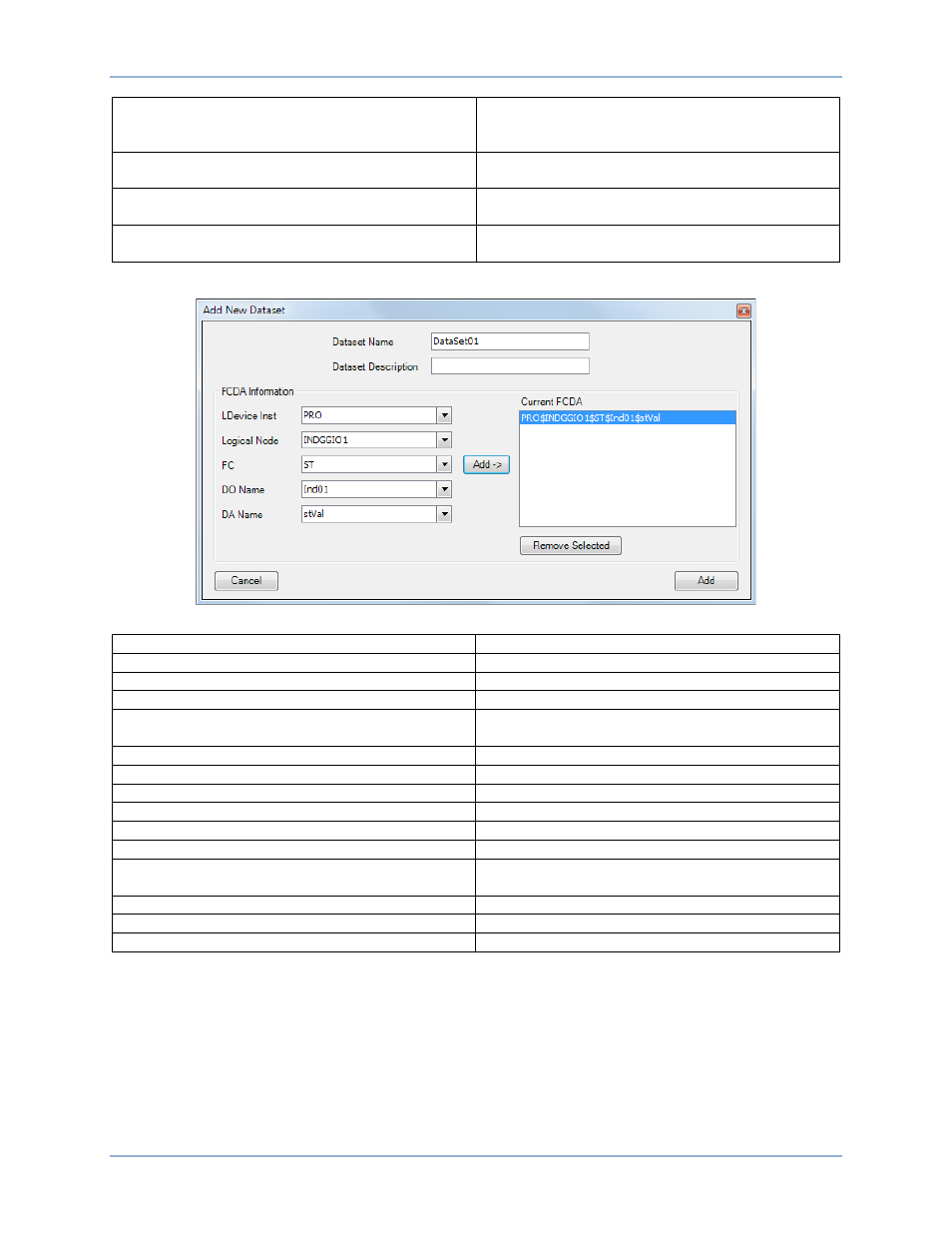

Figure 28. Écran Ajouter un nouvel ensemble de données
Add New Dataset Ajouter un nouvel ensemble de données
Dataset Name Nom de l'ensemble de données
DataSet01 Ensemble de données01
Dataset Description Description de l'ensemble de données
FCDA Information Informations sur les attributs de données à
contraintes fonctionnelles
LDevice Inst PRO Inst Dispositif logique PRO
Logical Node INDGGIO1 Nœud logique INDGGIO1
FC ST Contrainte fonctionnelle État
DO Name Ind01 Nom de l'Objet de données Ind01
DA Name stVal Nom de l'Attribut de données stVal
Add Ajouter
Current FCDA Attributs de données à contraintes fonctionnelles
actuels
Remove Selected Supprimer l'élément sélectionné
Cancel Annuler
Add Ajouter
Configuration de messages GOOSE IED publiés
Step 1: Sélectionnez l'onglet GOOSE IED publié dans BEST61850. Reportez-vous à la Figure 29. Un
maximum de quatre messages GOOSE IED publiés est autorisé.
Step 2: Mettez en surbrillance le fichier BE1_11_1 dans l'espace de travail. Cliquez sur le bouton
Nouvelle émission GOOSE. L'écran Ajouter un nouveau GOOSE publié apparaît. Reportez-
vous à la Figure 30.
BEST61850™ BE1-11
