9424270892 Rev F 59
Log Fichier journal
3/14/2014 11:55:24 AM: External References
refreshed for CID BE1_11_2. 14/3/2014 11:55:24 : Références externes
actualisées pour CID BE1_11_2.
3/14/2014 11:55:26 AM: CID (BE1_11_2)
validates against ICD file. 14/3/2014 11:55:26 : Validation CID (BE1_11_2)
par rapport au fichier ICD.
3/14/2014 12:05:39 PM: Report Control brcb1
added for IED BE1_11_1. 14/3/2014 12:05:39 : Contrôle de rapport brcb1
ajouté pour IED BE1_11_1.
Configuration du nœud logique de mesure
Les nœuds logiques de mesure MMXU, IGMMXU, IABCMMXU, VXMMXN et MSQI sont soumis aux
attributs de données Contrainte fonctionnelle (FC) et Configuration (CF) pour identifier le modèle de
contrôle (ctlModel), l'unité de mesure (unités), l'échelle (multiplicateur) et la plage morte (db) du nœud
logique mesuré. Reportez-vous à la Figure 38.

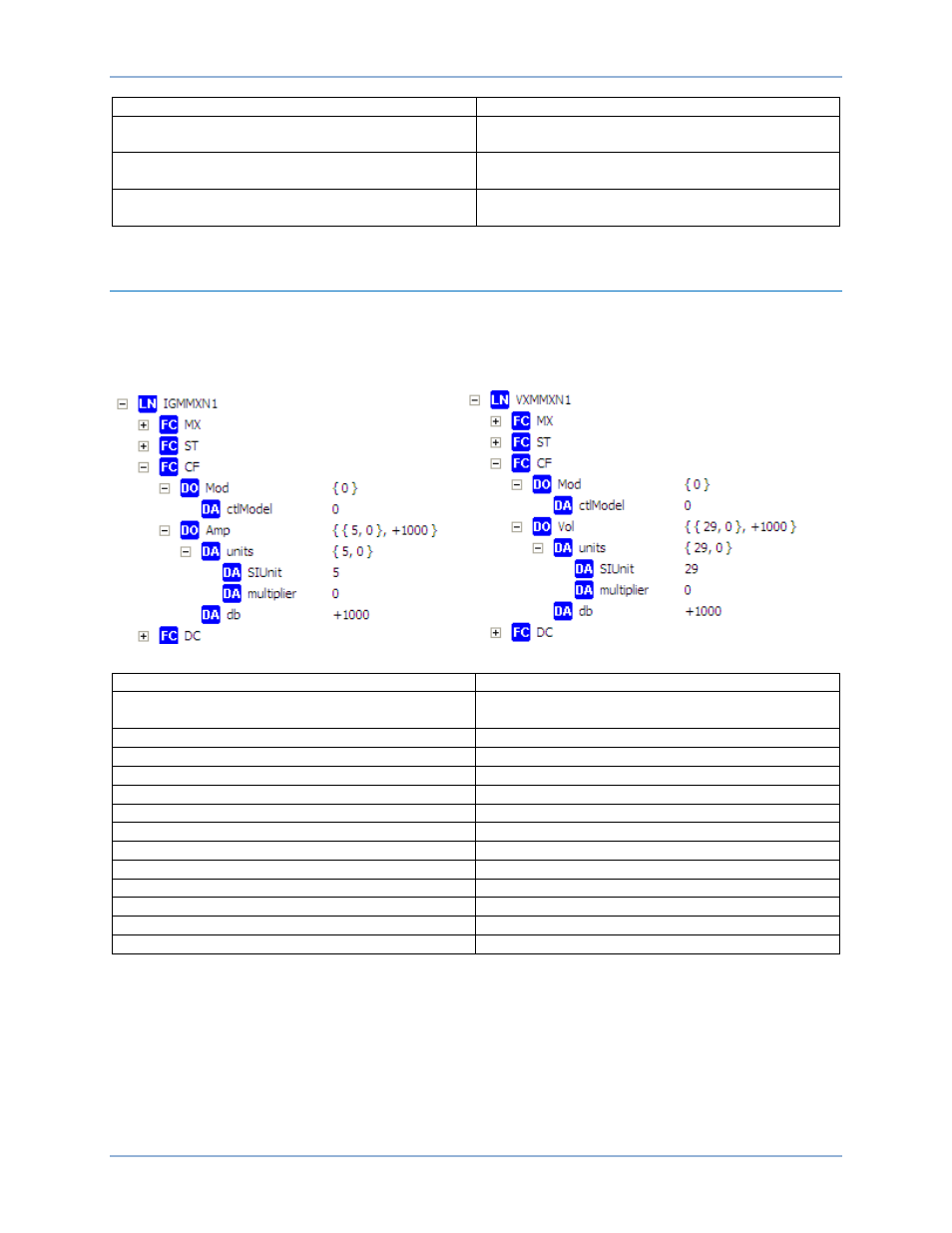

Figure 38. Attributs de données de la configuration des nœuds de mesure IGMMXN et VXMMXN
LN IGMMXN1 Nœud logique IGMMXN1
FC MX Contrainte fonctionnelle Valeur analogique
mesurée
FC ST Contrainte fonctionnelle État
FC CF Contrainte fonctionnelle Configuration
DO Mod Objet de données Modèle
DA ctlModel Attribut de données Modèle de contrôle
DO Amp Objet de données Amp
DA units Attribut de données unités
DA SIUnit Attribut de données Unité SI
DA multiplier Attribut de données multiplicateur
DA db Attribut de données plage morte
FC DC Contrainte fonctionnelle Description
LN VXMMXN1 Nœud logique VXMMXN1
DO Vol Objet de données Vol
BE1-11 BEST61850™
