Une impulsion longue sur la touche
lorsque l’écran de la
est affiché, permet de
sauter aux écrans d’affichage général.
5�5�2�1�- INDICATEURS DE FONCTIONNEMENT
indiC
L1
L40

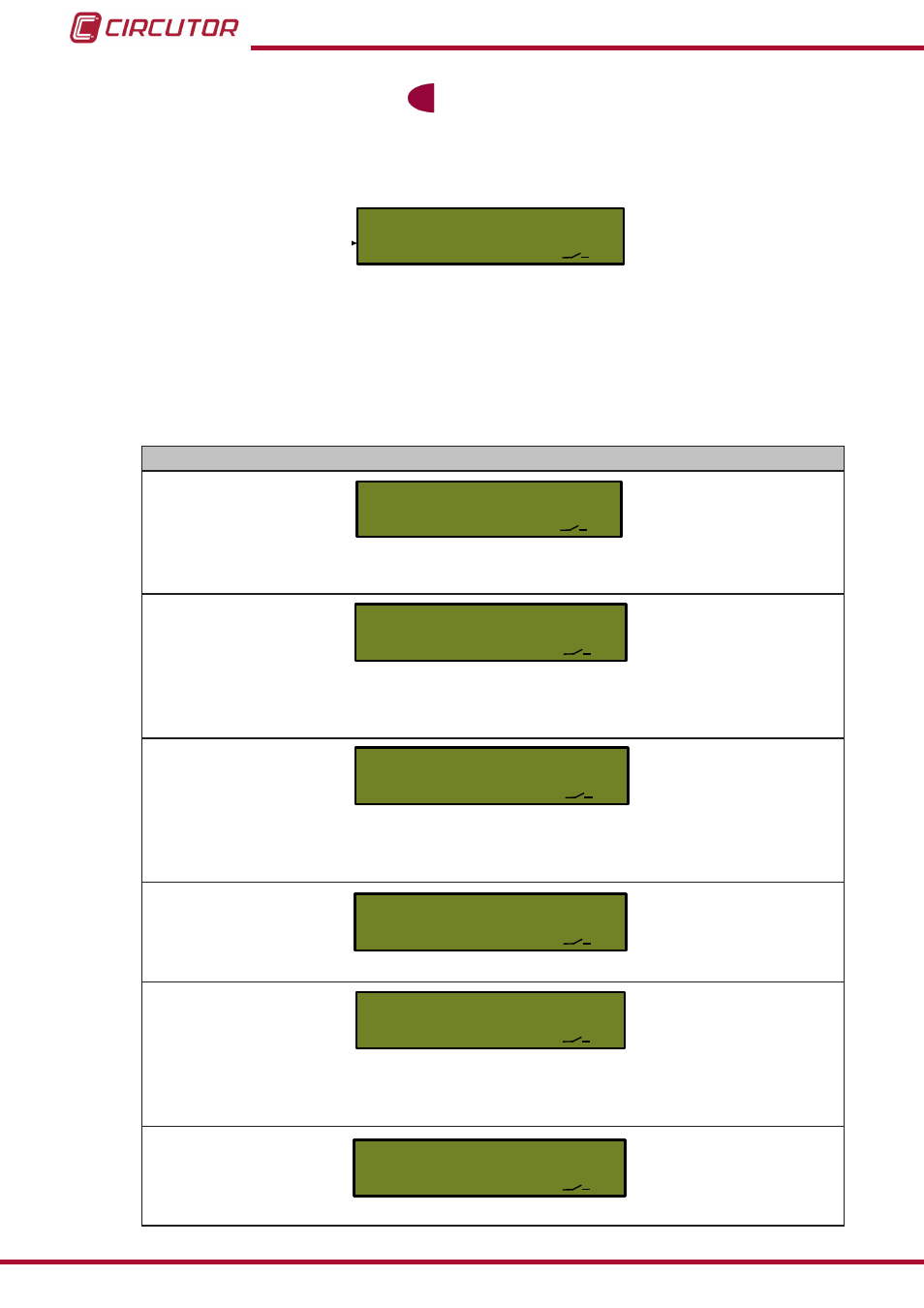

Figure 108 : Menu Indicateurs de fonctionnement�
À travers ce menu, l’information des indicateurs de fonctionnement est affichée. Elle est utilisée
pour vérifier le fonctionnement correct de l’équipement sous tous ses aspects fondamentaux
pendant l’installation ou lors des vérifications sur place postérieures.
Tableau 36 : Écrans du menu Indicateurs de fonctionnement�
Écrans
L1
1.13.38
0
Quadrant actif, indique le sens de l’énergie active et réactive ou quadrant.
Rang de valeurs : 1, 2, 3, 4.
L1
1
1.12.38
Présence de tension, Indique la présence de tension dans chaque phase.
Rang de valeurs : 1, Tension sur la L1. 2, Tension sur la L2
3, Tension sur la L3. En blanc, sans tension
L1
0
1.11.38
Sens du courant, indique le sens de courant dans chaque phase.
Rang de valeurs ( L1L2L3): . 1, importation 2, exportation.
0, il n’y a pas de courant
L1
L1
1.18.128
1
Tarif activé du contrat, indique le tarif activé à l’instant de la lecture du contrat.
L1
L1
n
0.96.5.0
Alarmes, indique les alarmes qui ont été activées dans l’équipement.
Rang de valeurs : C, alarme critique. n, alarme non critique
b, alarme de batterie.
L1
00.50
kW
0.135.0
Limite de puissance réglée
