Plombs – CIRCUTOR DISPENSER Series Manuel d'utilisation
Page 80
5�1�4�2�- MODELE TRIPHASE�
3
4
6
L1
N
CARGA / LOAD
21
22
1
7
9
10
12
L2
L3

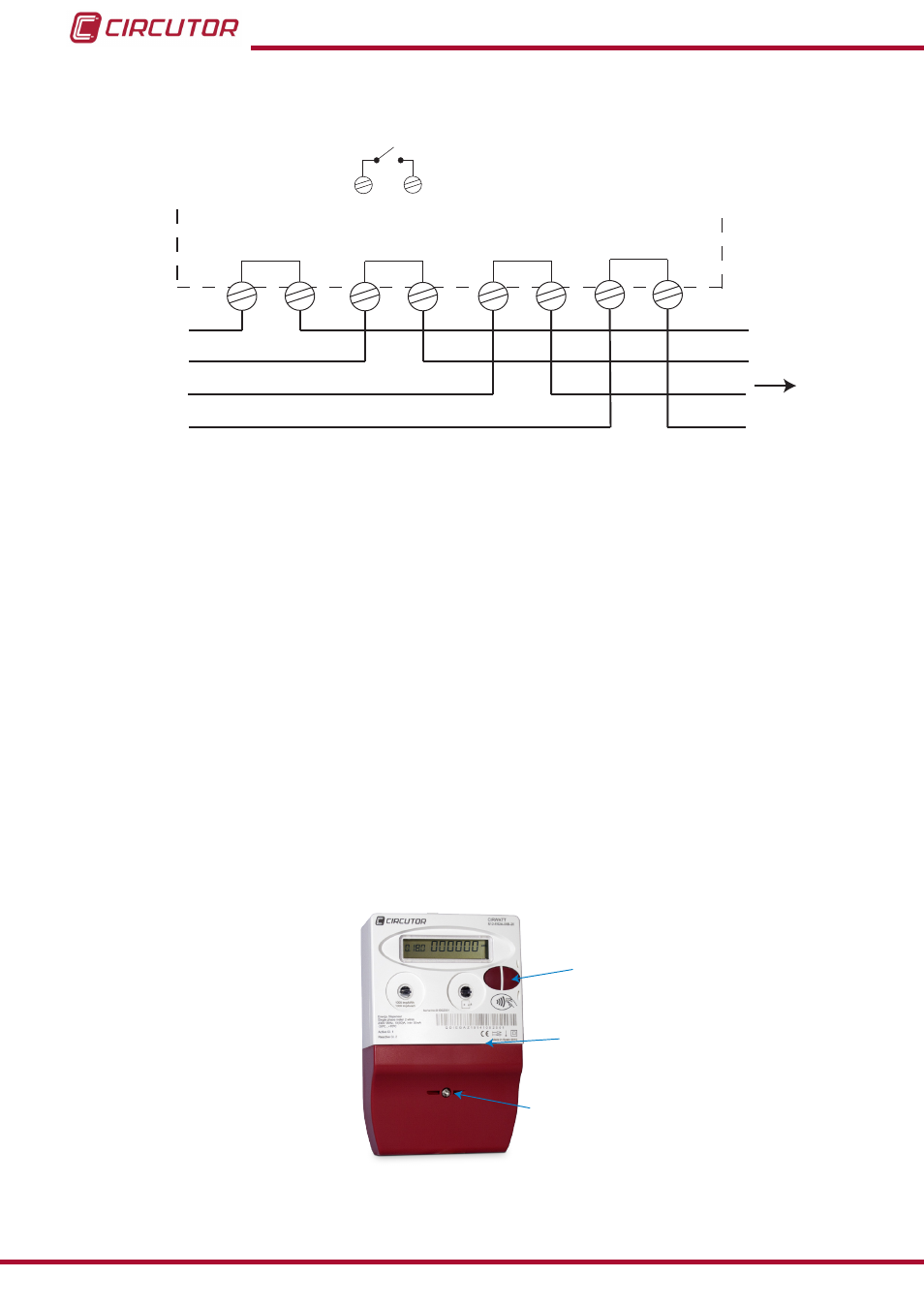

Figure 89 : Schéma de connexion du Dispenser Universel triphasé�
Note : Dans le schéma apparaissent également les bornes du relais auxiliaire, 21 et 22.
5�1�5�- PLOMBS
L’équipement peut être protégé avec les plombs suivants :
Touche scellable, Certaines fonctions peuvent être associées à cette touche qui
ne pourront être réalisées que si l’on élimine le plomb, de cette façon il est attesté que
cette opération a été réalisée.
Plomb de Laboratoire, À l’intérieur de l’équipement, sous le couvercle cache-fils,
se trouve le plomb du laboratoire qui est placé lorsque le processus de vérification
métrologique est terminé.
Plomb du couvercle cache-fils, il est placé lorsque l’équipement est installé.
L’objectif de ce plomb est d’éviter qu’il existe une quelconque tentative de fraude de la
part de l’utilisateur.
Touche scellable
Plomb de Laboratoire
Plomb du couvercle
cache-fils
Figure 90 : Distribution des plombs de l’équipement�
