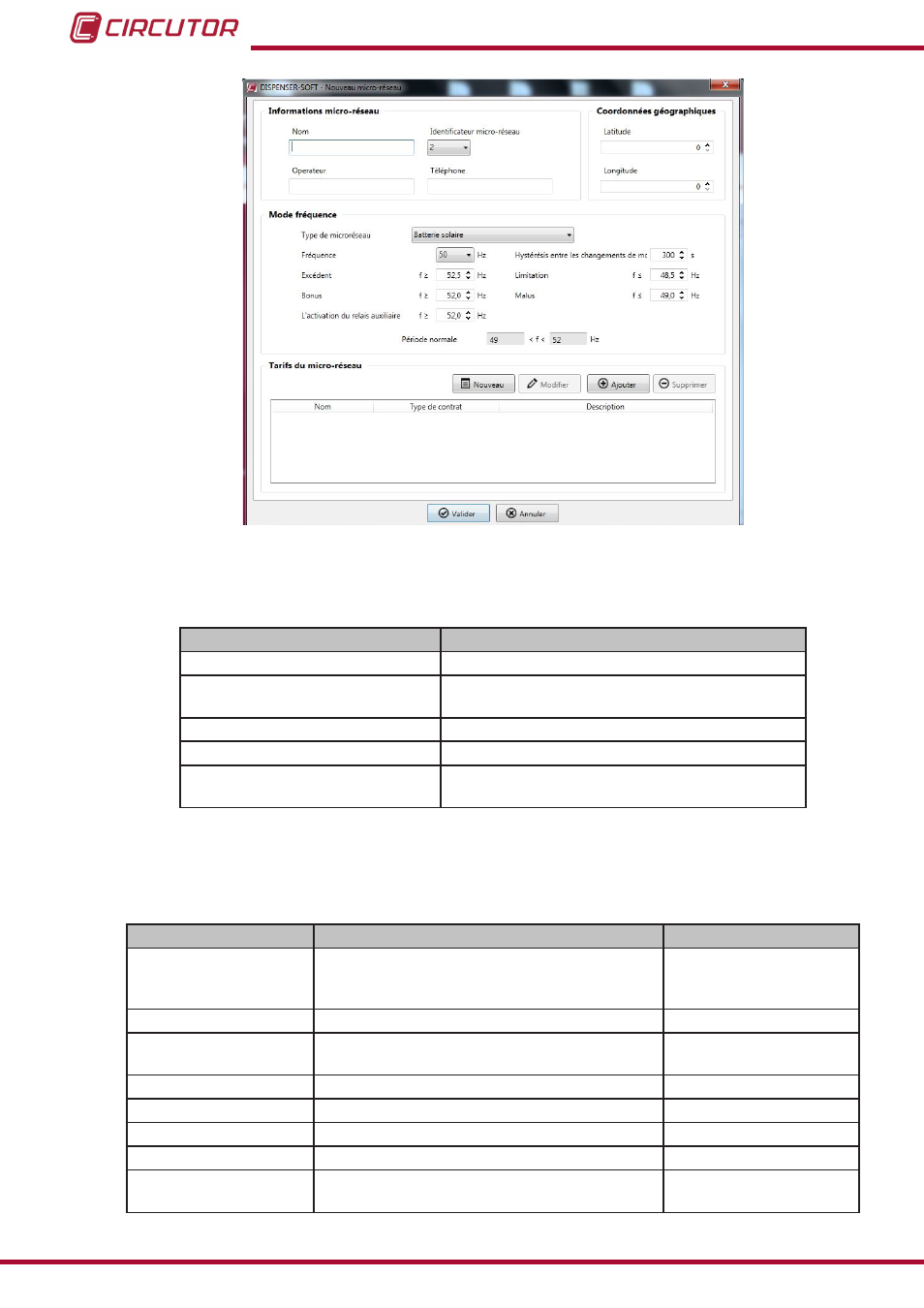

Figure 44 : Écran pour créer un nouveau micro-réseau�
Pour créer un nouveau micro-réseau, il faut introduire les champs suivants, Tableau 6 :
Tableau 6 : Nouveau micro-réseau : Information micro-réseau�
Paramètre Description
Nom Nom du micro-réseau
Identificateur micro-réseau
Sélectionner le numéro d’identification du micro-
réseau (Liste déroulante de 1 à 100)
Opérateur (1) Nom de l’opérateur
Téléphone Téléphone de contact de l’opérateur
Coordonnées géographiques : (1)
Latitude et Longitude
Latitude et longitude du micro-réseau
(1) Champs non obligatoires.
Si l’on veut que le micro-réseau travaille en Mode fréquence, il faut introduire les valeurs de
fréquence pour chaque état du micro-réseau, Tableau 7 .
Tableau 7 : Nouveau micro-réseau : Mode fréquence�
Paramètre Description Valeur par défaut (2)
Type de micro-réseau
Sélectionner le type de générateurs qui sont uti-
lisés dans le micro-réseau : Solaire avec batte-
ries, Générateur diesel ou Autres�
Solaire avec batteries
Fréquence Fréquence de travail du micro-réseau 50Hz
Hystérèse entre les
changements de mode Temps en secondes entre le changement d’états
300 s.
Excédent Fréquence d’entrée du facteur excédentaire 52.5 Hz
Limitation Fréquence d’entrée du facteur limitation. 48.5 Hz
Bonus Fréquence d’entrée du facteur bonification 52 Hz
Malus Fréquence d’entrée du facteur restriction 49 Hz
L’Activation du relais
auxiliaire
Fréquence pour activer le relais auxiliaire. 52 Hz
(2) Valeurs par défaut pour un micro-réseau solaire avec des batteries de 50Hz.
