5.2.- FONCTIONNEMENT
5�2�1�- DISPLAY
L’équipement dispose d’un display LCD où toute l’information du contrat de l’utilisateur est
montrée.

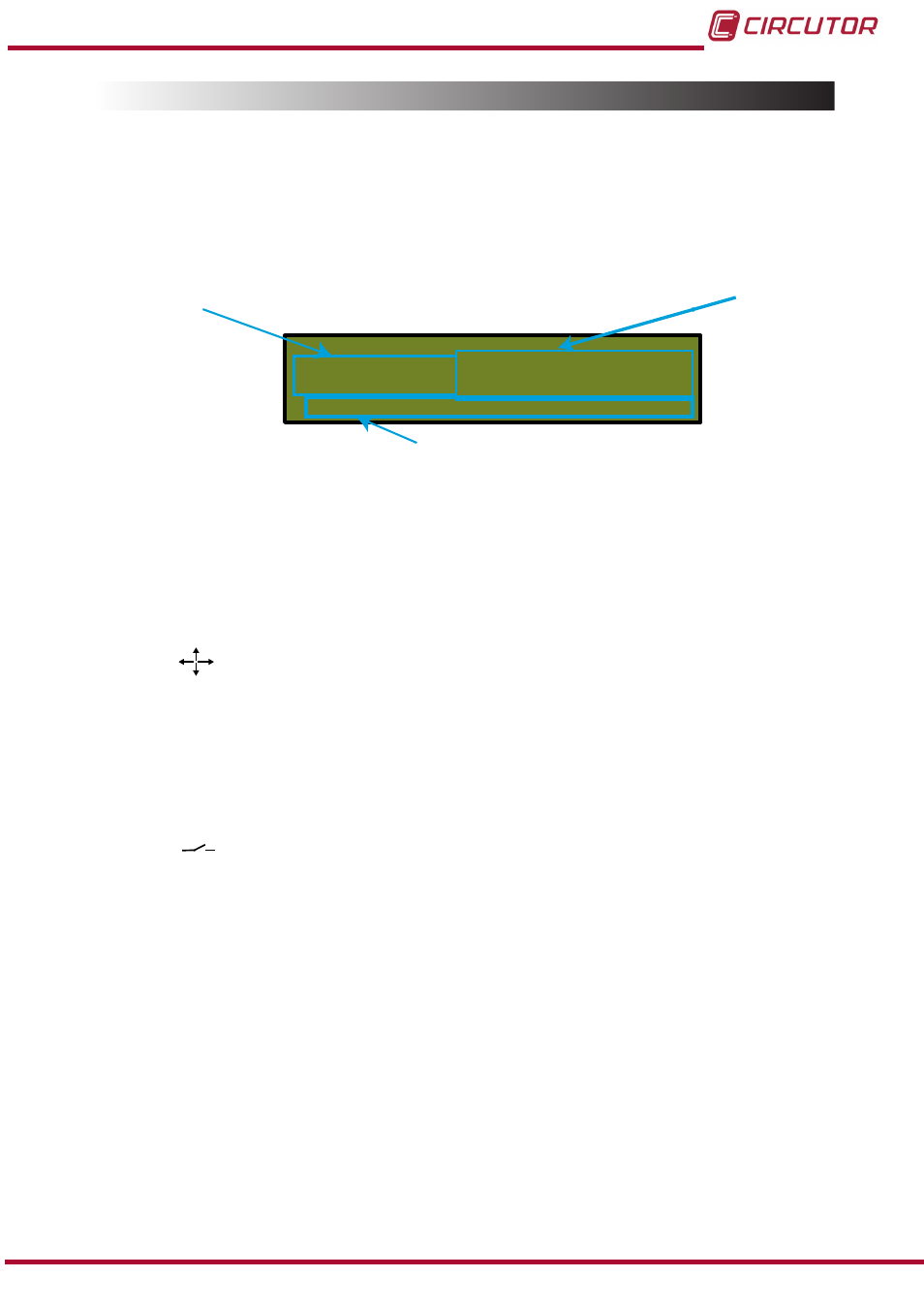

Le display est formé par 3 zones :
Ud
00010000
L1
SAL
Zone d’unités et indicateurs
Zone de code
Zone de données
Figure 91 : Display du Dispenser Universel
Zone de Code, montre le code qui codifie la variable qui est affichée sur la ligne de
données.
Zone de données, montre la valeur de la variable.
Zone d’unités et indicateurs. Dans cette zone, les indicateurs suivants peuvent être
montrés :
Indicateur du quadrant actif (Q1, Q2, Q3, Q4).
L1 + L2 + L3 +, Présence de tension sur la L1, L2 ou L3 et sens du courant.
+ Indique la puissance absorbée au réseau.
- Indique la puissance cédée au réseau.
L’absence de signe indique l’inexistence de charge.
C, Alarme critique activée
N, Alarme non critique activée.
B, Alarme de batterie.
Relais général ouvert.
