Manuel d’instructions 6
4.5 Dimensions extérieures et poids.

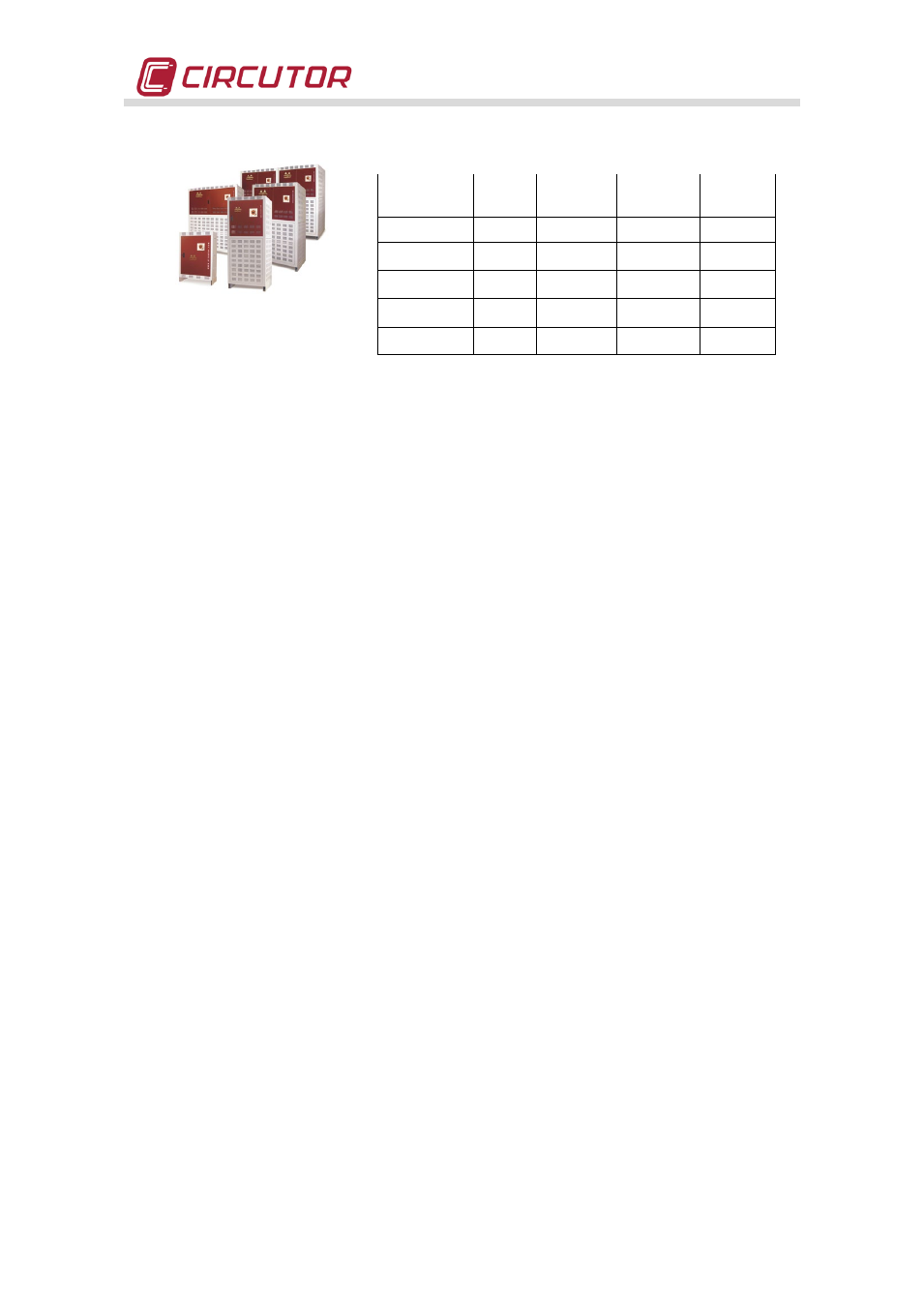

Fig. 4-2.- Dimensions
Modèle
Dimensions (mm)
Poids
max.
(kg)
Largeur Hauteur (*) Profondeur
FRS 700 1000 380 215
FR4 800 1900 650 460
FR6 1100 1900 650 685
FR8 1500 1900 650 1000
FR12 2200 1900 650 1389
(*) Dimensions maximales
4.6 Composants des batteries
Sur la Fig. 4-3, on peut voir les différents modèles de batteries avec filtres et les composants
essentiels de celles-ci. Notez que certains éléments de protection sont optionnels.
VUE INTÉRIEURE BATTERIE DE CONDENSATEURS TYPE FR
Bornes de connexion de puissance
Fusible de protection
Protection de manœuvre
Régulateur
Borne de connexion pour transformateur d’intensité
Contacteur
Réactances de refus
Coordinateurs CFB
Autres options :
• Interrupteur manuel
• Interrupteur automatique
• Protection différentiel
• Unité aération + thermostat
• Autotransformateur de manœuvre
• Plaque contre contacts directs
Fig. 4-3 .- Composants des batteries FR
