5.3.5 Connexion du transformateur de courant (TC)
Il faut placer un transformateur de courant (TC) extérieur à la batterie de
filtres, en mesurant le courant total de la charge le plus propre à la batterie
(voir Fig. 5-3).
Le transformateur standard doit avoir une sortie nominale de 5A dans le secondaire.
Il est conseillé de connecter le TC à la phase L1 avec le sens du courant de P1 à P2
(voir Fig. 5-3) et connecter le secondaire (bornes S1, S2) aux bornes du même nom
de la batterie (voir Fig. 5-3).
Éviter le passage de courant par le primaire du TC avant de connecter le secondaire
aux bornes S1 S2 de la batterie. Si vous devez installer le TC avec l’installation en
charge, court-circuiter S1 et S2 tant qu’ils ne seront pas connectés à la batterie.
• La valeur du courant de primaire du TC doit être égale ou un peu supérieure au calibre de
l’interrupteur général de l’installation. Ainsi donc, le TC doit pouvoir mesurer l’intensité
maximale prévisible d’être consommée par la totalité des charges à compenser.
Charges
Batterie de condensateurs
Secondaire S1-S2
Câble de la phase L1
Fig. 5-3 .- Pose du transformateur de courant (TC) (externe)
• Le point de connexion du TC pour une batterie qui compense l’ensemble d’une installation se
trouve après l’interrupteur général de l’installation.
• Pour éviter une atténuation excessive du signal, il est recommandé que la section minimum
des câbles de secondaire (bornes S1, S2) soit, au moins, de 2,5mm2.

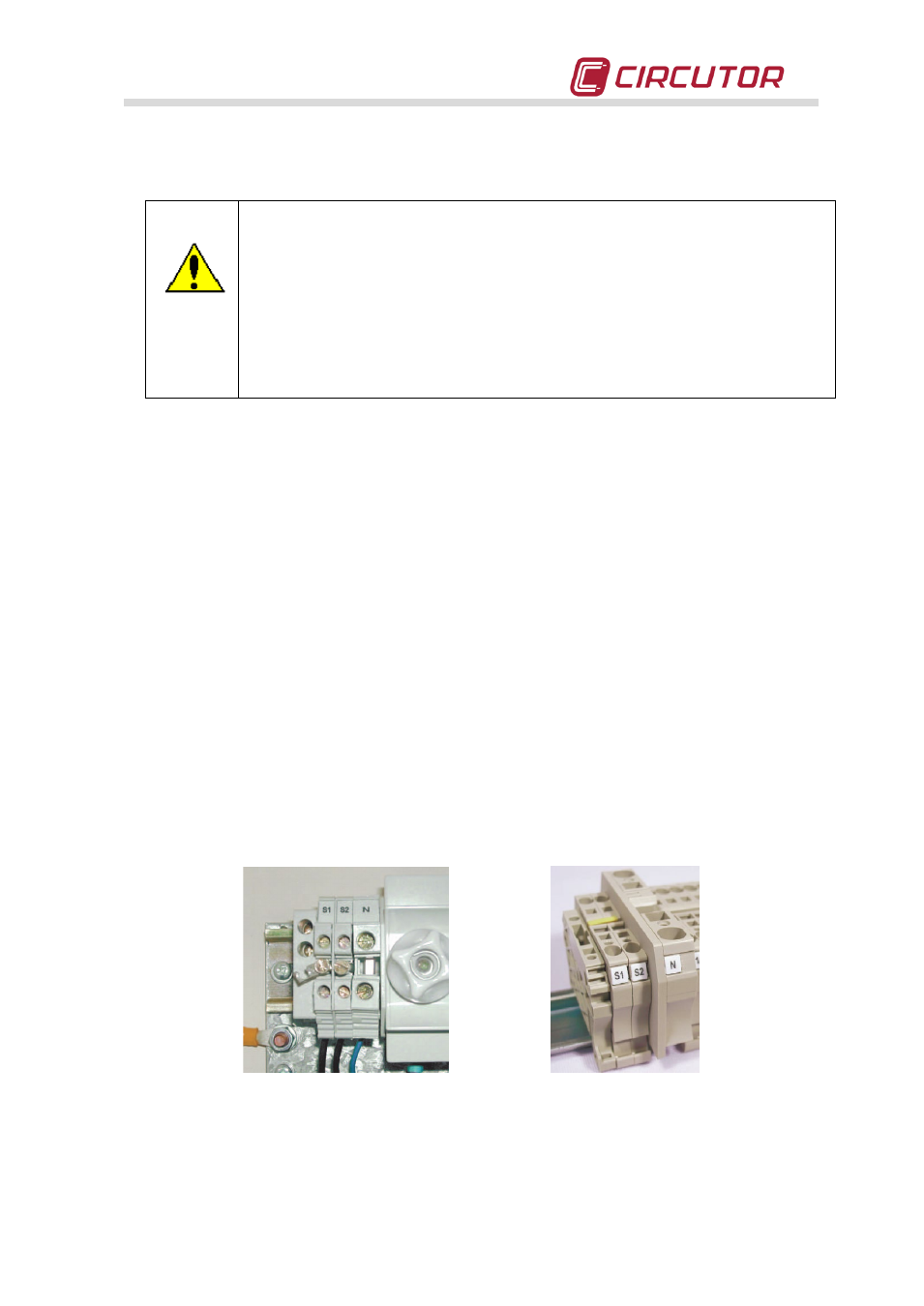

Fig. 5-4 .- Bornes de connexion du TC et Neutre en cas de besoin
