Manuel d’instructions 8
5.3.2 Éléments sectionneurs et de protection externes
• Dans le cas où la batterie de filtres ne disposerait pas d’un interrupteur ou sectionneur interne,
il faudra la connecter à une ligne qui dispose d’un interrupteur ou sectionneur externe.
Les éléments de protection, sectionneurs et/ou interrupteurs qui sont ajoutés en
externe à la batterie devront être dimensionnés comme minimum pour supporter
un courant 1,5 fois supérieur à celui indiqué sur l’étiquette (REBT, ITC-BT-48)
Dans le cas d’installer un élément de protection différentielle dédié pour la
batterie, celui-ci doit être réglable en matière de sensibilité et de retard du
déclenchement
• Pour des batteries de filtres équipées d’un régulateur standard qui mesure le courant en une
seule phase, il est recommandable que le transformateur de courant (TC) soit placé dans la
phase qui va à L1 (câble noir). Les sorties S1 et S2 du TC doivent être connectées aux bornes
du même nom de la batterie. Pour plus de détails sur la connexion du TC, voir point 5.3.5
5.3.3 Tension auxiliaire de commande.
• Nous entendons par circuits de commande ceux relatifs aux relais de sortie du régulateur et
contacteurs de manœuvre des ensembles LC du filtre. Ces circuits sont habituellement
alimentés à une tension auxiliaire de 230V CA (cas le plus commun) ou dans les cas spéciaux
à d’autres tensions comme 110V CA (fréquente dans le cas de batteries à 500V ou à 690V). Il
existe deux possibles formes d’alimenter le circuit
• Batterie de filtres avec tension auxiliaire obtenue d’un TRANSFO
AUTOMATIQUE interne
Ne demande pas de connexion du neutre de l’extérieur. L’étiquette indique U
aux
/f …
interne
•
Batterie de filtres avec tension auxiliaire obtenue entre PHASE-NEUTRE
Demande une connexion du neutre de l’extérieur à la borne N (voir Fig. 5-2 et Fig. 5-4.
L’étiquette indique Uaux/f … (tension de commande)

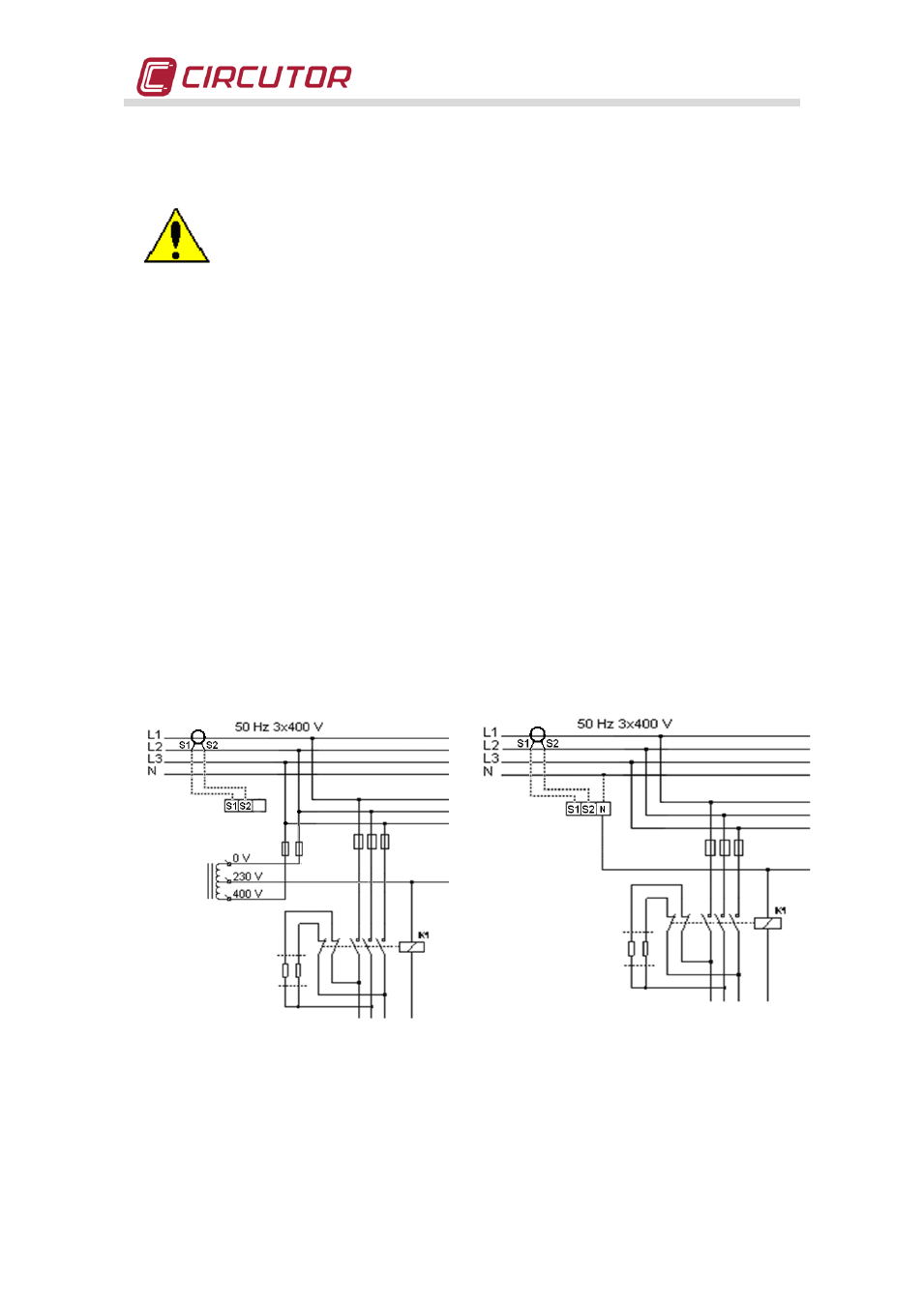

Fig. 5-1 .- Alimentation auxiliaire avec
autotransformateur
Fig. 5-2 .- Alimentation auxiliaire avec neutre
5.3.4 Connexion du câble de Terre
• Connecter la borne de terre de la batterie de filtres logée dans le panneau de manœuvre de
l’équipement (ver Fig. 4-3) à la prise de terre extérieure. La section du câble de terre sera
sélectionnée selon les limites d’intensités admissibles établies dans le REBT (ITC-BT-19 –
Installations intérieures ou réceptrices).
