----- Appareil de mesure CVM-

144

-------- M-981 701 --- Page Nº 56

13.- ANNEXE B: Mise en place du module expansion au CVM-144

Pour la mise en place du module d‘expansión dans un CVM-144 il faut subire les
suivants pas:

Vérification de l’acceptation du module
1. Vérifier que le module d’expansion que l’on doit introduire ser reconnu par le

CVM-144.

Code

Module de expansion

Carte 5.xx

6.xx

7 70 570 Mod. CVM 144 C2

x

7 70 571 Mod. CVM 144 C2 Analogue

0571

x

x

7 70 572 Mod. CVM 144 C2-Currents

0572

x

7 70 569 Mod. CVM 144 C2 Digital

x

7 70 573 Mod. CVM 144 RS485-C2

0573

x

x

7 70 574 Mod. CVM 144 RS485-C2 Analogue

0574

x

x

7 70 575 Mod. CVM 144 RS485-C2-Currents

0575

x

7 70 579 Mod. CVM 144 RS485-C2 Digital

0579

x

x

7 70 576 Mod. CVM 144 RS232-C2

0576

x

x

7 70 577 Mod. CVM 144 RS232-C2 Analogue

0577

x

x

7 70 578 Mod. CVM 144 RS232-C2-Currents

0578

x

7 70 580 Mod. CVM 144 RS232-C2 Digital

0580

x

x

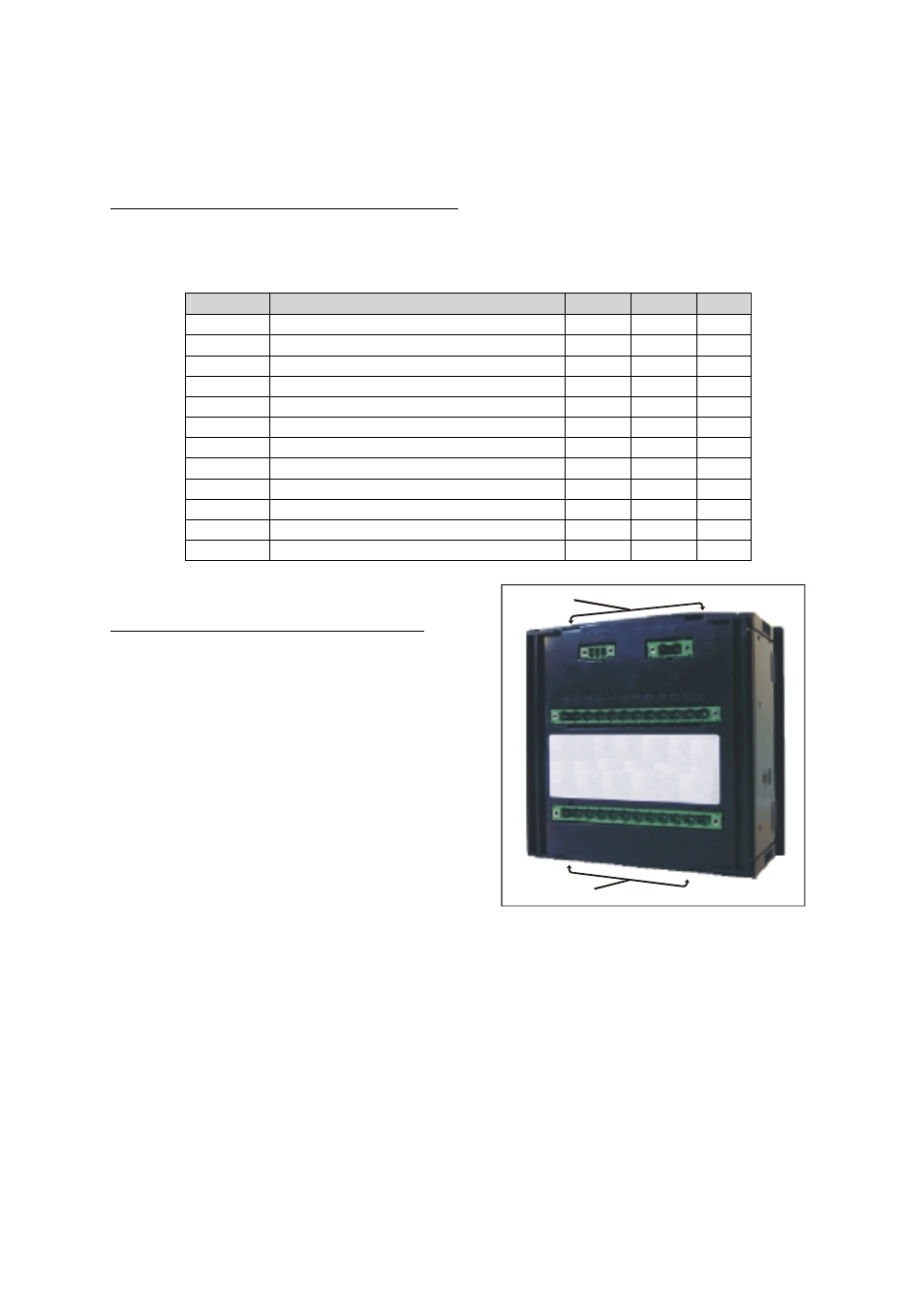

Extraction du couvercle postérieur:
2. Débrancher l’appareil du réseau.
3. Enlever les borniers de connexion.
4. Introduire un tournevis dans les fentes

(voir photo) afin lever le couvercle et le
libérer.

Ranuras

Ranuras
