----- Appareil de mesure CVM- 144 -------- M-981 701 --- Page Nº 13

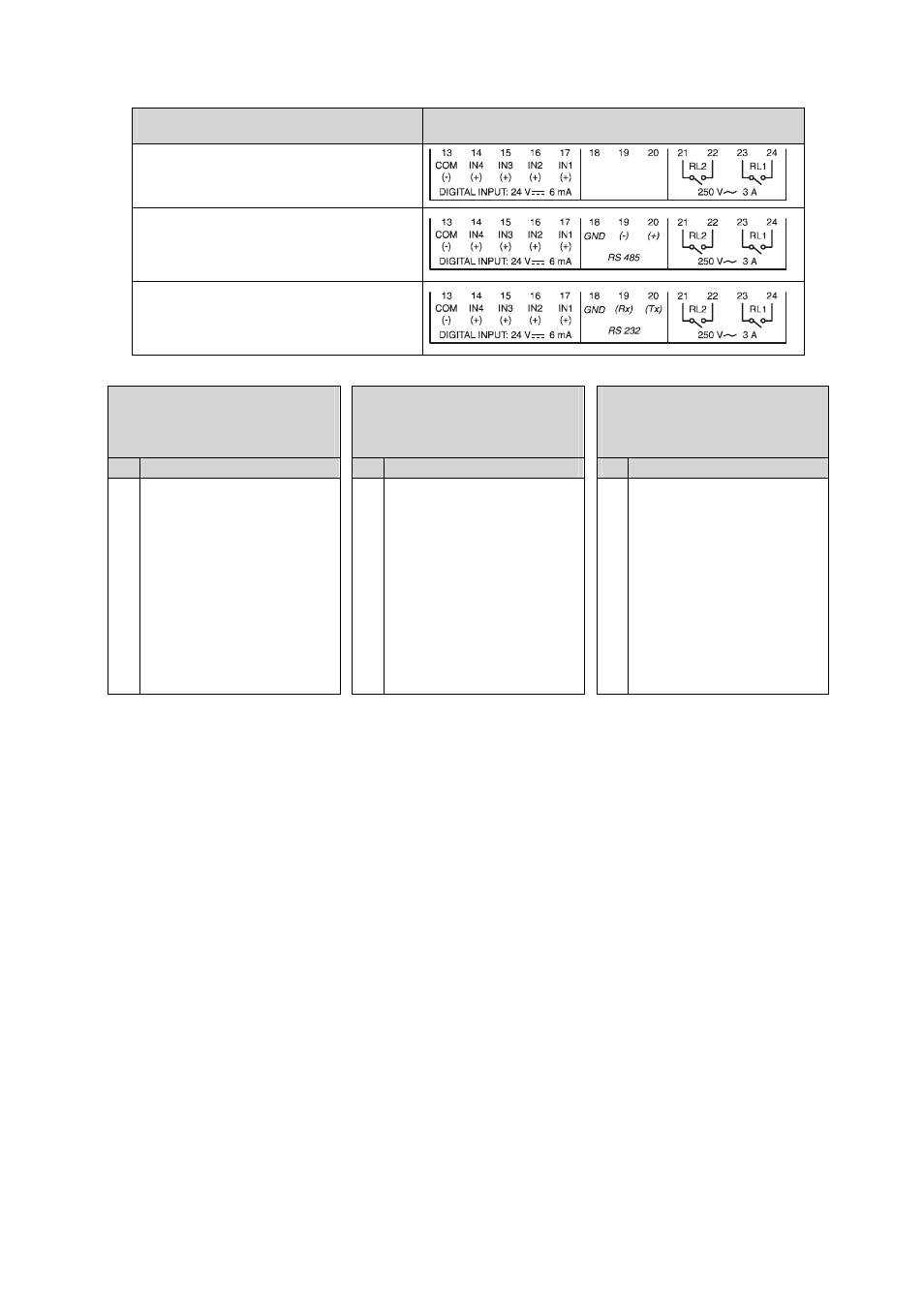

4.3.4.- Module Entrées digitales (770 569, 770 579 et 770580)
Description Etiquette Bornier module expansion
Mod CVM 144 -C2-Digital
(Code: 770 569)
Mod CVM 144 RS485-C2-Digital
(Code: 7 70 579)
Mod CVM 144 RS232-C2-Digital
(Code: 7 70 580)
Mod CVM 144
C2-Digital
(Code: 7 70 569)
Mod CVM 144
RS485-C2-Digital
(Code: 7 70 579)
Mod CVM 144
RS232-C2-Digital
(Code: 7 70 580)
Nº Description bornes Nº Description bornes Nº Description bornes
13
14
15
16
17
18
19
20
21
22
23
24 Commun Entrées digitales
Entrée digital IN4
Entrée digital IN3
Entrée digital IN2
Entrée digital IN1
Non utilisé
Non utilisé
Non utilisé
Sortie Relais RL2
Commun relais RL2
Sortie Relais RL1
Commun relais RL1 13
14
15
16
17
18
19
20
21
22
23
24
Commun Entrées digitales
Entrée digital IN4
Entrée digital IN3
Entrée digital IN2
Entrée digital IN1
RS-485 ( GND)
RS-485 ( - )
RS-485 ( + )
Sortie Relais RL2
Commun relais RL2
Sortie Relais RL1
Commun relais RL1 13
14
15
16
17
18
19
20
21
22
23
24 Commun Entrées digitales
Entrée digital IN4
Entrée digital IN3
Entrée digital IN2
Entrée digital IN1
RS-232 ( GND)
RS-232 (Rx)
RS-232 (Tx)
Sortie Relais RL2
Commun relais RL2
Sortie Relais RL1
Commun relais RL1
