----- Appareil de mesure CVM- 144 -------- M-981 701 --- Page Nº 12

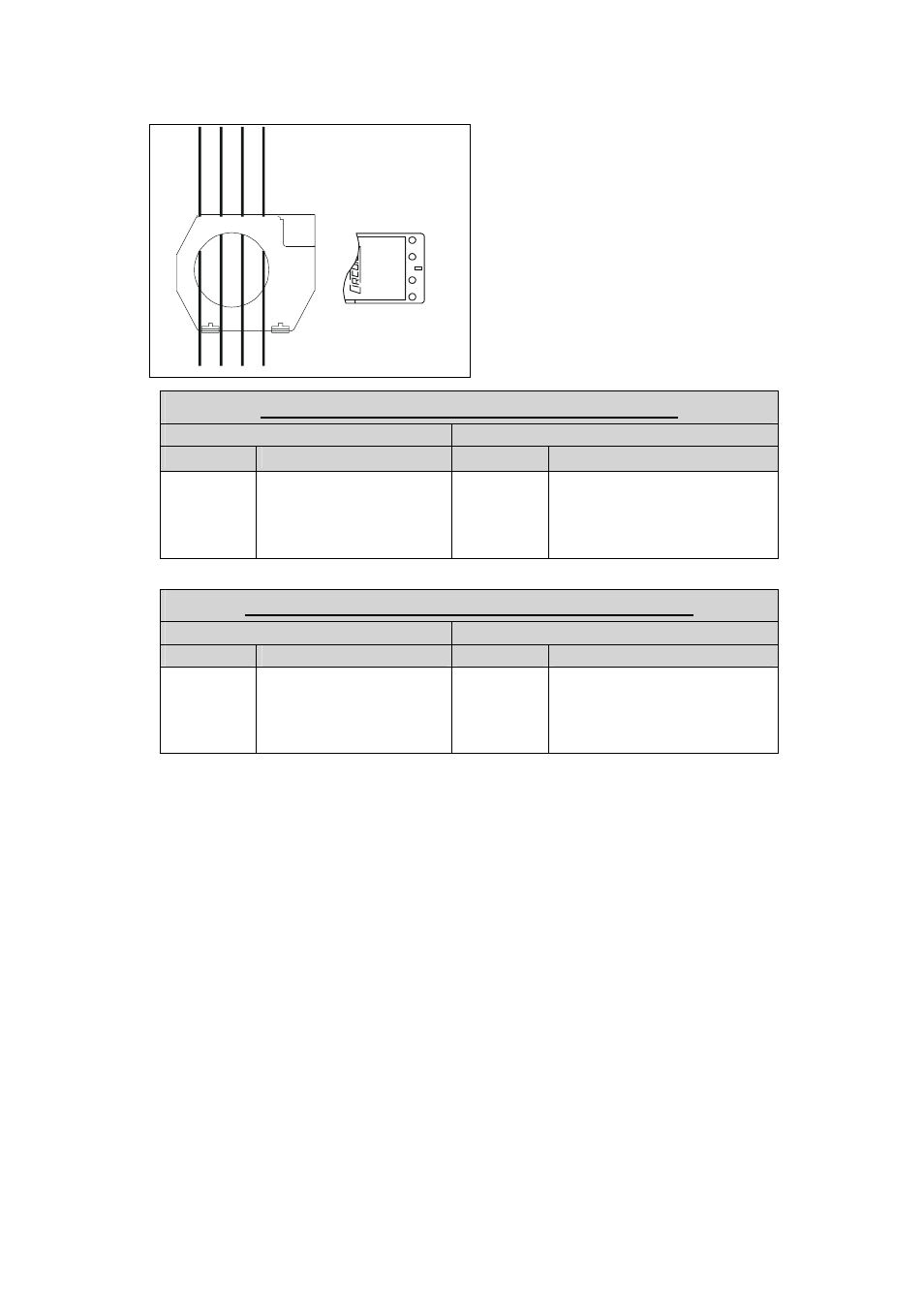

• Connexion du transformateur WG (Pour la mesure des fuites).
Un seul transformateur de
la série WG Pert Éter utilisé pour
mesurer des fuites de jusqu’à 3 A
ou 30 A, dépendante de la
connexion que l’on utilise.
L’entrée utilisée doit être la même
que celle choisie au Setup (section 6.5.-)
Selon la mesure que l’on veuille
voir au CVM-144, il faudra connecter le
tore de façon suivante:
Mesure de fugues de jusqu’à 3 A (30 mA ... 3 A)
Transformateur WG Mod CVM 144 ... -Currents
Nº Borne Description Nº Borne Description
1S1
1S2
2S1
2S2 Bobinage mesure S1
Bobinage mesure S2
Non utilisé
Non utilisé
13
15 Mesure courant fuite S1
Mesure courant fuite S2
(3 A)
Mesure de fugues de jusqu’à 30 A (300 mA ... 30 A)
Transformateur WG Mod CVM 144 ... -Currents
Nº Borne Description Nº Borne Description
1S1
1S2
2S1
2S2 Bobinage mesure S1
Bobinage mesure S2
Non utilisé
Non utilisé
13
14 Mesure courant fuite S1
Mesure courant fuite S2
(30 A)
2S2
2S1
1S2
1S1
