----- Appareil de mesure CVM- 144 -------- M-981 701 --- Page Nº 10

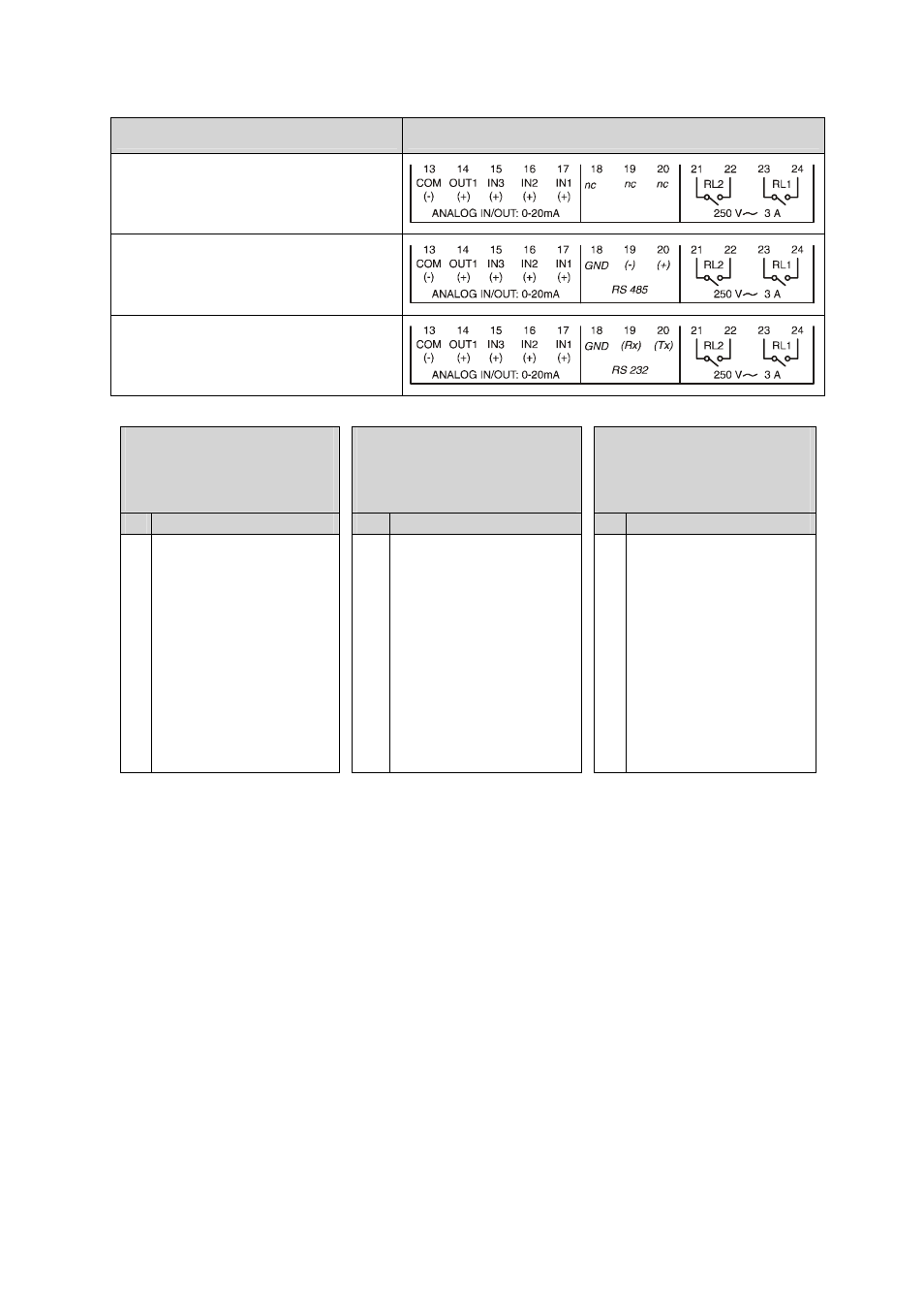

4.3.2.- Module Entrées analogiques (7 70 571, 7 70574 et 7 70577)
Description Etiquette Bornier module expansion
Mod CVM 144 -C2-Analogue
(Code: 7 70 571)
Mod CVM 144 RS485-C2-Analogue
(Code: 7 70 574)
Mod CVM 144 RS232-C2-Analogue
(Code: 7 70 577)
Mod CVM 144
C2-Analogue
(Code: 7 70 571)
Mod CVM 144
RS485-C2-Analogue
(Code: 7 70 574)
Mod CVM 144
RS232-C2-Analogue
(Code: 7 70 577)
Nº Description bornes Nº Description bornes Nº Description bornes
13
14
15
16
17
18
19
20
21
22
23
24 Commun E/S 4-20 mA
Sortie 4-20 mA D/A1
Entrée 4-20 mA A/D3
Entrée 4-20 mA A/D2
Entrée 4-20 mA A/D1
Non utilisé
Non utilisé
Non utilisé
Sortie Relais RL2
Commun relais RL2
Sortie Relais RL1
Commun relais RL1 13
14
15
16
17
18
19
20
21
22
23
24
Commun E/S 4-20 mA
Sortie 4-20 mA D/A1
Entrée 4-20 mA A/D3
Entrée 4-20 mA A/D2
Entrée 4-20 mA A/D1
RS-485 ( GND)
RS-485 ( - )
RS-485 ( + )
Sortie Relais RL2
Commun relais RL2
Sortie Relais RL1
Commun relais RL1 13
14
15
16
17
18
19
20
21
22
23
24 Commun E/S 4-20 mA
Sortie 4-20 mA D/A1
Entrée 4-20 mA A/D3
Entrée 4-20 mA A/D2
Entrée 4-20 mA A/D1
RS-232 ( GND)
RS-232 ( Rx )
RS-232 ( Tx )
Sortie Relais RL2
Commun relais RL2
Sortie Relais RL1
Commun relais RL1
