KMF (E5.3) 07/2014 page 72/98
14.6 Sonde de température additionnelle flexible Pt 100 (option)
En cas de cette option, à l’aide d’une sonde de température Pt 100 additionnelle flexible, la température
de la charge peut être déterminée par un système d’enregistrement indépendant à l’entrée Pt 100. Le
tube d’usure de la pointe de la sonde Pt 100 flexible peut être plongé dans des substances liquides.
Sonde Pt 100
PIN 1: Pt 100
PIN 2: Pt 100
PIN 3: Pt 100
Prise femelle DIN (4)
Prise mâle DIN
Une fiche mâle DIN est ajoutée.

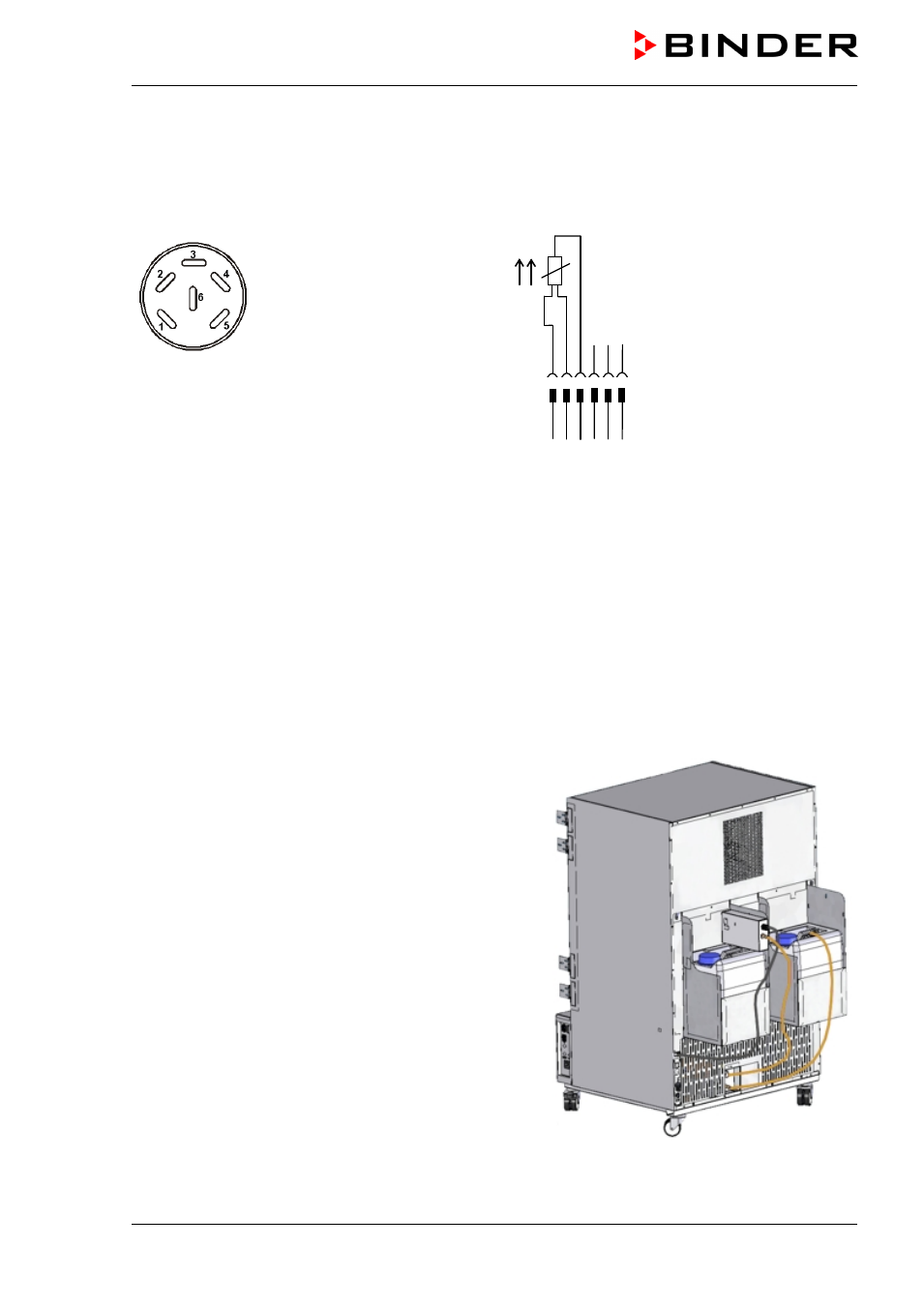

Figure 21: Affectation des pins de la douille DIN (4) dans le tableau d’instruments latéral à droite
Données techniques de la sonde Pt 100:
•
Technique à trois fils
• Classe B (DIN EN 60751)
• Plage de températures jusqu’à 320 °C
• Tube d’usure 45 mm de longueur en acier inox, matériau N o 1.4501
14.7 Nourrices d’eau fraîche et d’eau usée externes (option)
S’il n’y a pas d’alimentation domestique en eau
appropriée disponible, l’alimentation peut se faire
manuellement en remplissant la nourrice d’eau externe.
Pour l’eau usée, il y a une deuxième nourrice externe.
Capacité des nourrices: 20 litres chacune.
Les nourrices se trouvent dans des dispositifs soutien,
qui se font fixer directement au dos de l’appareil ou bien
placer à côté de l’appareil.
Figure 22: Vue d’arrière KMF avec les nourrices d’eau
externes montées (option)
