12. Système d’humidité
Mettez en marche le système d’humidité par l’interrupteur d’humidité (3) localisé dans le tableau
d’instruments latéral à droite.
L’armoire d’essais climatiques KMF est équipée d’un capteur d’humidité capacitif. Une précision de
réglage de ± 3 % r.H. maximum par rapport à la valeur de consigne donnée est alors obtenue. Les zones
d’activité possible de l’humidité sont indiquées dans le diagramme température/humidité (Figure 18).
Les valeurs de consigne de température et d’humidité doivent se situer dans la zone optimale
(plage hachurée dans Figure 18). C’est uniquement dans cette zone que l’appareil n’est pas
exposé à trop d’humidité due à la condensation.
A court terme, des valeurs de consigne en dehors de cette zone optimale sont possibles. Dans
ce cas, les exactitudes de réglage de ± 3 % r.H. ne peuvent pas être garanties.
0
10 20 30 40 50 60 70 80 90 100
10
20
30
40
50
60
70
80
90
100
% r.H.
°C
A
B
C
D

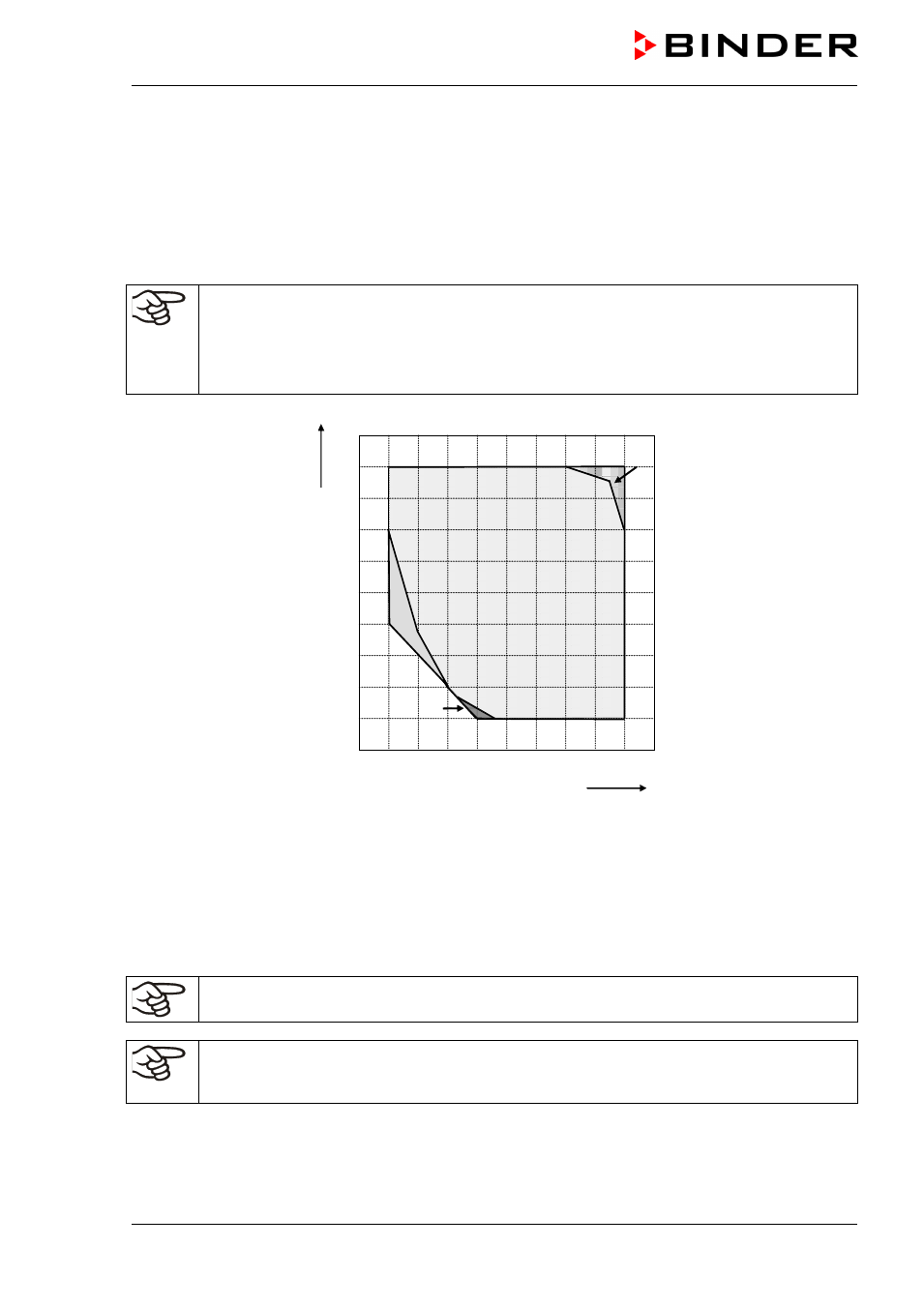

Figure 18: Diagramme température/humidité KMF
Domaine A: Plage garanti sans condensation
Domaine B: Temps de fonctionnement limité (max. 24 h)
Domaine C: Plage dans lequel de la condensation à l’intérieur de l’enceinte peut se produire
Domaine D: Plage dans lequel des écarts de données techniques sont possibles.
Si des appareils électriques sont connectés à l’intérieur de l’enceinte, la marge de la
température et de l’humidité peut changer à cause de dégagement de chaleur.
Dans l’opération de programme, vous pouvez complètement éteindre l’humidité par l’entrée de
la valeur de consigne d’humidité de 0 % r.H. dans des sections de programme définies et ainsi
atteindre des vitesses élevées de modification de température.
L’armoire d’essais climatiques KMF est équipée d’un système de chauffage dans la porte pour
éviter de la condensation au niveau de la porte.
Si les valeurs de consigne de température et d’humidité réglées se situent dehors de la zone optimale, il y
a risque de condensation au niveau de la porte.
