KMF (E5.3) 07/2014 page 19/98
2.2 Tableau d’instruments latéral à droite
(2)
(3)
(4)
(5)
(6)
(7)

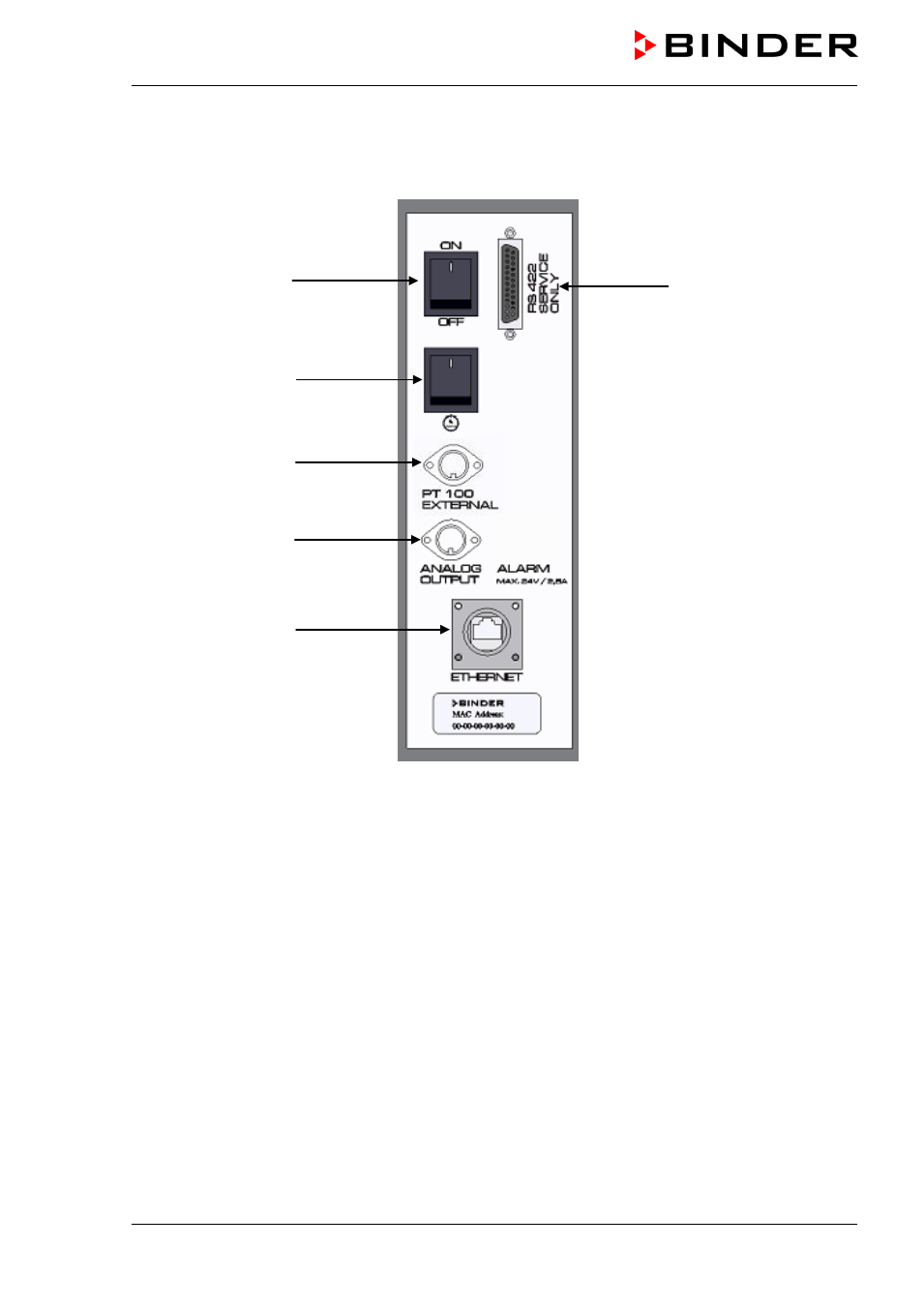

Figure 4: Tableau d’instruments latéral KMF au côté droite du module d’humidité
avec les options « sorties analogiques » et « Pt 100 additionnel »
(2) Interrupteur principal
(3) Interrupteur d’humidité marche/arrêt
(4) Prise DIN pour Pt 100 additionnel (option)
(5) Prise DIN pour sorties analogiques (option)
(6) Interface Ethernet avec l’indication de l’adresse MAC
(7) Interface RS422 (pour le S.A.V uniquement)
