KMF (E5.3) 07/2014 page 71/98
14.4 Sorties analogiques pour température et humidité (option)
Par cette option, l’appareil est équipé avec des sorties analogiques de 4-20 mA pour la température et
l’humidité. Ces sorties peuvent être utilisées pour transmettre des informations à des systèmes ou
appareils de registration externes.
La douille de raccordement DIN (5) située dans le tableau d’instruments latéral à droite se compose
comme suit :
Sortie analogique 4-20 mA DC
PIN 1: Température –
PIN 2: Température +
PIN 3: Humidité –
PIN 4: Humidité +
Domaine d’humidité: 0 % r.H. à 100 % r.H.
Domaine de température : -10 °C à +100 °C
Une fiche mâle DIN est ajoutée.

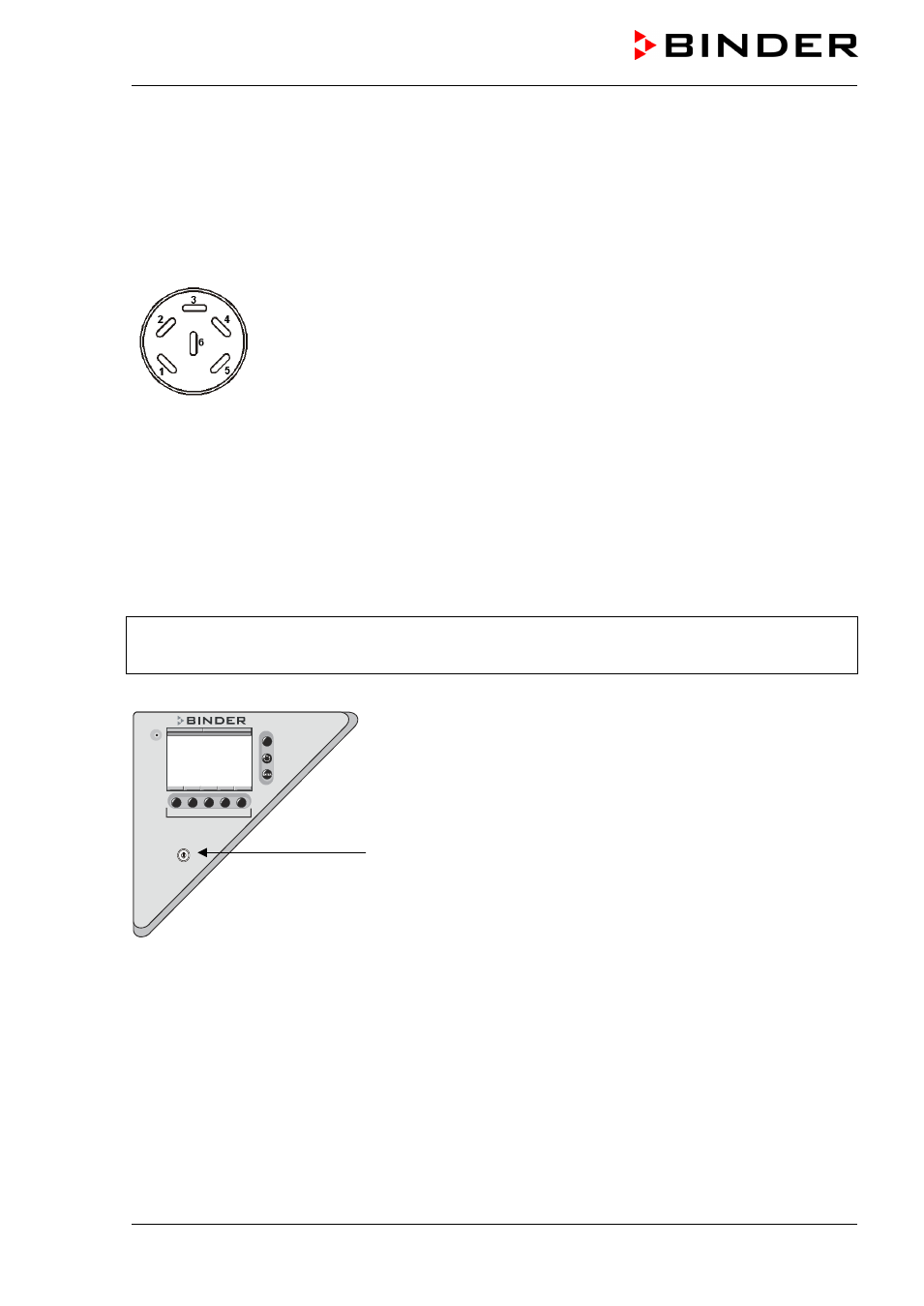

Figure 19: Occupation des pins de la douille de raccordement (5) pour l’option Sorties analogiques
14.5 Verrouillage du clavier (option)
Les touches de commande du clavier peuvent être verrouillées ou libérées avec le commutateur à clé. En
état verrouillé, il n’est pas possible d’entrer de l’information au régulateur.
• Touches de commande du clavier verrouillées : clé en position verticale
• Touches de commande du clavier libérées : clé tournée à droite
La clé peut être enlevée uniquement en état commande du clavier verrouillée.
W X
CONFIG HAND VIEW->
EXIT
W
08:43:55 20.09.02
TEMP °C 40.0 36.8
HUMID %rH 65.0 58.6
Commutateur à clé
Figure 20: Verrouillage du clavier
Les touches de commande du clavier verrouillées, la notification « KEY LOCK » s’affiche à l’écran du
régulateur (voir chap. 11).
