KBF / KBF P (E5.3) 09/2014 page 78/110
15.7 Verrouillage du clavier (option)
Les touches de commande du clavier peuvent être verrouillées ou libérées avec le commutateur à clé.
En état verrouillé, il n’est pas possible d’entrer de l’information au régulateur.
• Touches de commande du clavier verrouillées : clé en position verticale
• Touches de commande du clavier libérées : clé tournée à droite
La clé peut être enlevée uniquement en état commande du clavier verrouillée.
W X
CONFIG HAND VIEW->
EXIT
W
08:43:55 20.09.02
TEMP °C 40.0 36.8
HUMID %rH 65.0 58.6
Commutateur à clé

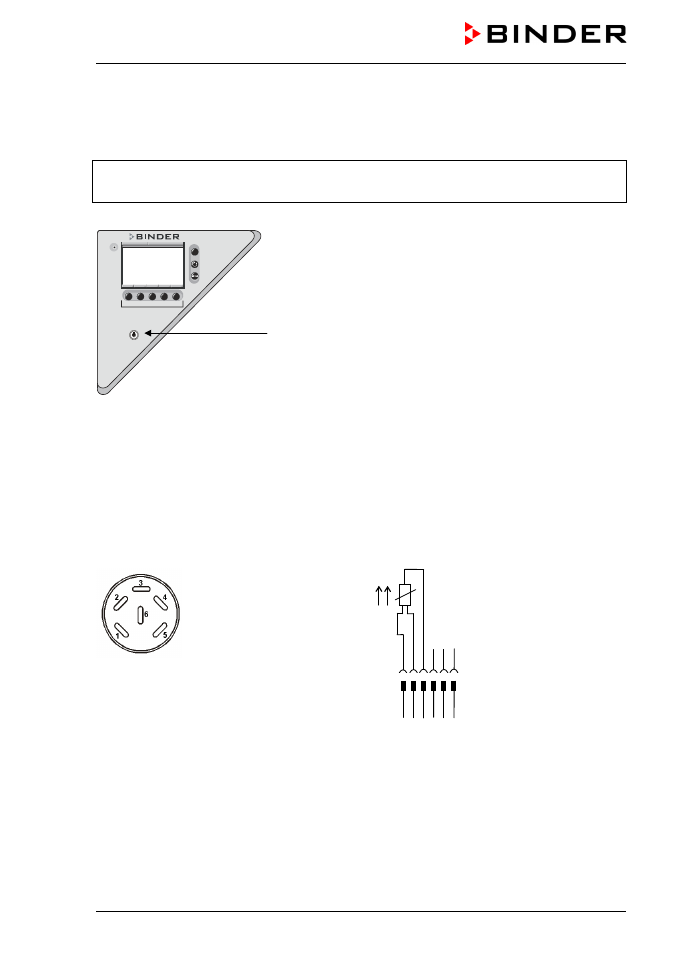

Figure 27: Verrouillage du clavier
Les touches de commande du clavier verrouillées, la notification « KEY LOCK » s’affiche à l’écran du
régulateur (voir chap. 11).
15.8 Sonde de température additionnelle flexible Pt 100 (option)
En cas de cette option, à l’aide d’une sonde de température Pt 100 additionnelle flexible, la température
de la charge peut être déterminée par un système d’enregistrement indépendant à l’entrée Pt 100. Le
tube d’usure de la pointe de la sonde Pt 100 flexible peut être plongé dans des substances liquides.
Sonde Pt 100
PIN 1: Pt 100
PIN 2: Pt 100
PIN 3: Pt 100
Prise femelle DIN (5)
Prise mâle DIN
Une fiche mâle DIN est ajoutée.
Figure 28: Affectation des pins de la douille DIN (5) dans le tableau d’instruments latéral à droite
Données techniques de la sonde Pt 100:
•
Technique à trois fils
• Classe B (DIN EN 60751)
• Plage de températures jusqu’à 320 °C
• Tube d’usure 45 mm de longueur en acier inox, matériau N o 1.4501
