12. Système d’humidité
Mettez en marche le système d’humidité par l’interrupteur d’humidité (4) localisé dans le tableau
d’instruments latéral à droite.
L’enceinte climatique KBF / KBF P est équipée d’un capteur d’humidité capacitif. Une précision de
réglage de ± 3 % r.H. maximum par rapport à la valeur de consigne donnée est alors obtenue. Les zones
d’activité possible de l’humidité sont indiquées dans les diagrammes température/humidité (Figure 21).
Les valeurs de consigne de température et d’humidité doivent se situer dans la zone optimale
(plage hachurée dans Figure 21). C’est uniquement dans cette zone que l’appareil n’est pas
exposé à trop d’humidité due à la condensation.
A court terme, des valeurs de consigne en dehors de cette zone optimale sont possibles.
Dans ce cas, les exactitudes de réglage de ± 3 % r.H. ne peuvent pas être garanties.
0
10
20
30
40
50
60
70
80
90
100
10
20
30
40
50
60
70
80
90
100
% r.H.
°C
A
B
0
10
20
30
40
50
60
70
80
90
100
10
20
30
40
50
60
70
80
90
100
% r.H.
°C
A
B
C
KBF
KBF P sans clayettes éclairantes
0
10
20
30
40
50
60
70
80
90
100
10
20
30
40
50
60
70
80
90
100
% r.H.
°C
A
B
C
0
10
20
30
40
50
60
70
80
90
100
10
20
30
40
50
60
70
80
90
100
% r.H.
°C
A
C
KBF P 240 avec éclairage
KBF P 720 avec éclairage

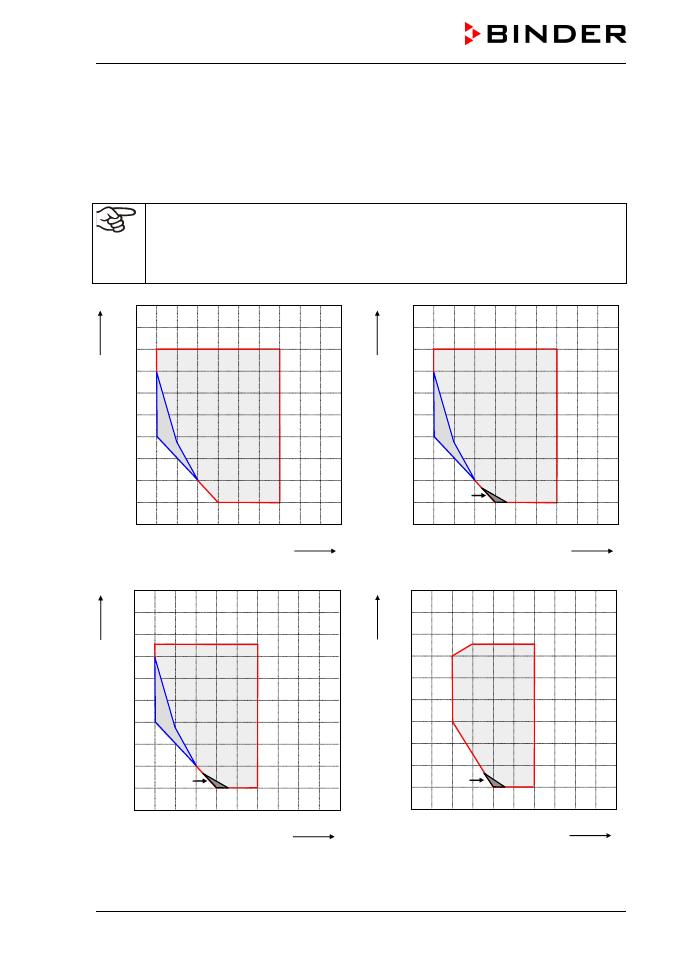

Figure 21: Diagrammes température/humidité
