KBF / KBF P (E5.3) 09/2014 page 19/110
2.3 Tableau d’instruments latéral à droite KBF / KBF P
(3)
(4)
(5)
(6)
(9)
(7)
(8)

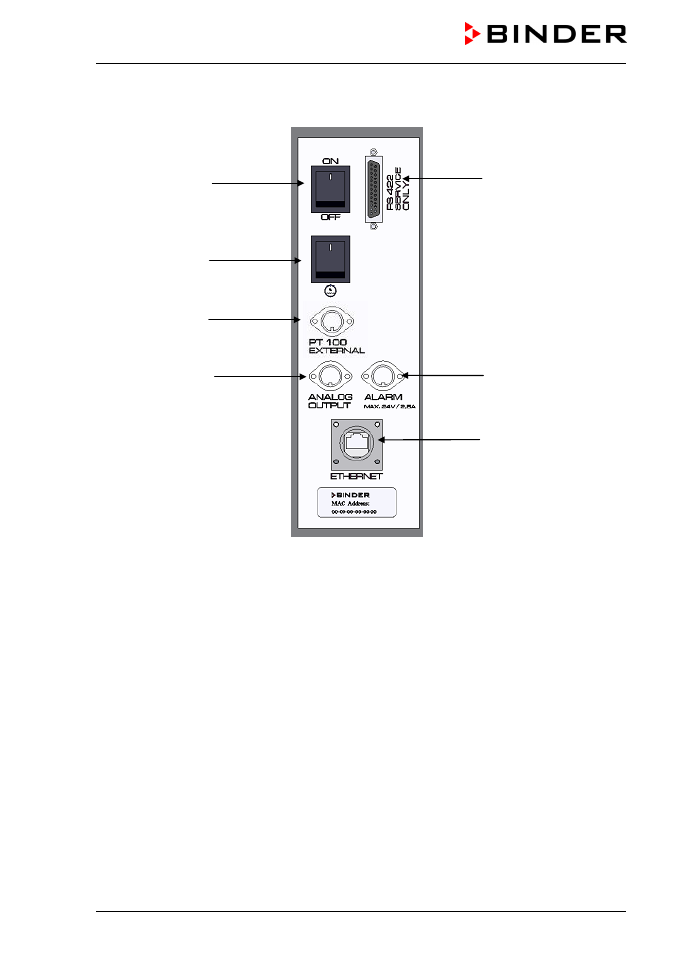

Figure 7: Tableau d’instruments latéral KBF / KBF P au côté droite du module d’humidité
avec les options sorties analogiques, contact d’alarme et capteur Pt 100 additionnel
(3) Interrupteur principal
(4) Interrupteur d’humidité marche/arrêt
(5) Prise DIN capteur de température Pt 100 additionnel (option)
(6) Prise DIN sorties analogiques (option)
(7) Prise DIN contact d’alarme (option)
(8) Interface Ethernet avec l’indication de l’adresse MAC
(9) Interface RS422 (pour le S.A.V uniquement)
