KBF / KBF P (E5.3) 09/2014
page 21/110
2.5 Vue d’arrière avec les raccords d’eau
(22)
(15)
(18) (17)

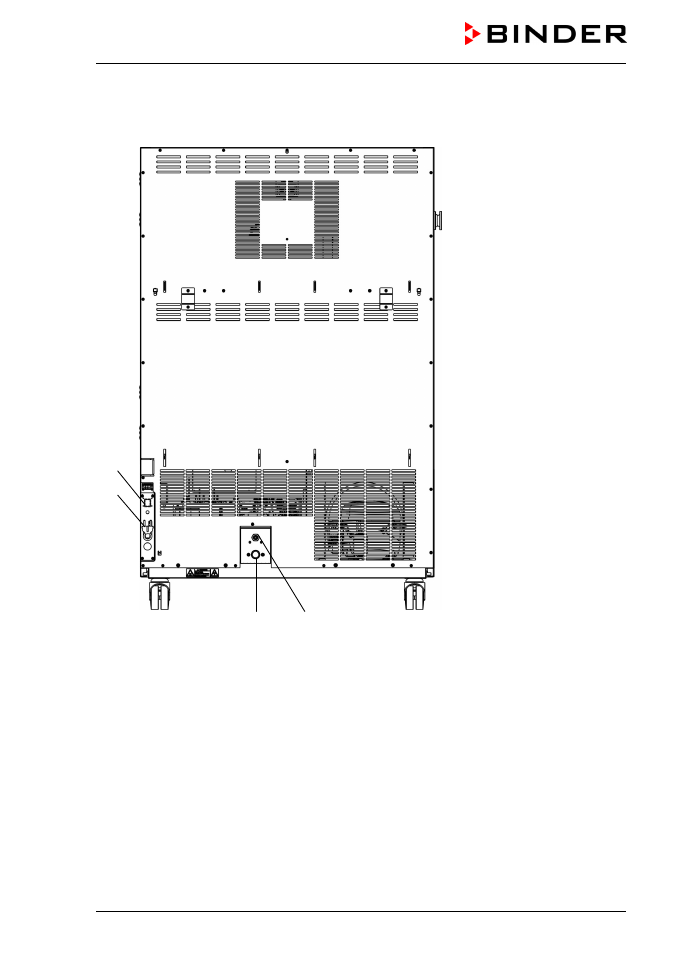

Figure 9: Vue d’arrière KBF / KBF P avec les raccords d’eau
(15) Câble réseau
(17) Raccord d’eaux usées « OUT » avec embout pour tube ½“
(18) Raccord d’eau fraîche « IN » avec filet ¾’’ pour tube ½“, avec écrou-raccord
(22) Prise pour nourrice d’eau fraîche optionnelle (chap. 15.9.1)
