20. Description technique
20.1 Calibrage et ajustage effectués en usine
L’appareil a été calibré et ajusté en usine. Le calibrage et l’ajustage sont décrits et effectués par des
instructions de contrôle standardisées dans le système QM BINDER selon DIN EN ISO 9001 (certifié
depuis décembre 1996 par TÜV CERT). Par ailleurs l’équipement de vérification utilisé est soumis à
l’observation de l’équipement de vérification décrit dans le système QM BINDER selon DIN EN ISO 9001
et est calibré et vérifié régulièrement en relation à un standard DKD.
20.2 Coupe-circuit miniature
Tous les appareils à l’exception de KB 720-UL sont protégés contre un saut de tension par un coupe-
circuit miniature accessible de l'extérieur. Le coupe-circuit miniature se trouve à l'arrière de l'appareil, au-
dessous de la décharge de traction du câble de distribution. Le porte-fusible est équipe d'une cartouche
fusible 5 x 20 mm (version cUL 6,3 x 32 mm). En cas de remplacement du fusible de sécurité, il faut
prendre un fusible avec les mêmes données nominales. Les données sont indiquées dans la table de
caractéristiques techniques de l'appareil en question. Si ce fusible est déclenché, il faut consulter un
spécialiste (électricien) ou le service après-vente de BINDER.
L’appareil KB 720-UL est muni de fusibles internes qui ne sont pas accessibles de l'extérieur. Si ces
fusibles se déclenchent, consultez un spécialiste (électricien) ou le service après-vente de BINDER.
20.3 Définition du volume utile
Le volume utile illustré ci-dessous est calculé comme suit :
b
c
c
b
a
C
B
A
a
A, B, C = dimensions intérieures (largeur, hauteur,
profondeur)
a, b, c = espace libre mur/appareil
a = 0,1*A
b = 0,1*B
c = 0,1*C
V
UTILE
= (A - 2 * a) * (B - 2 * b) * (C - 2 * c)

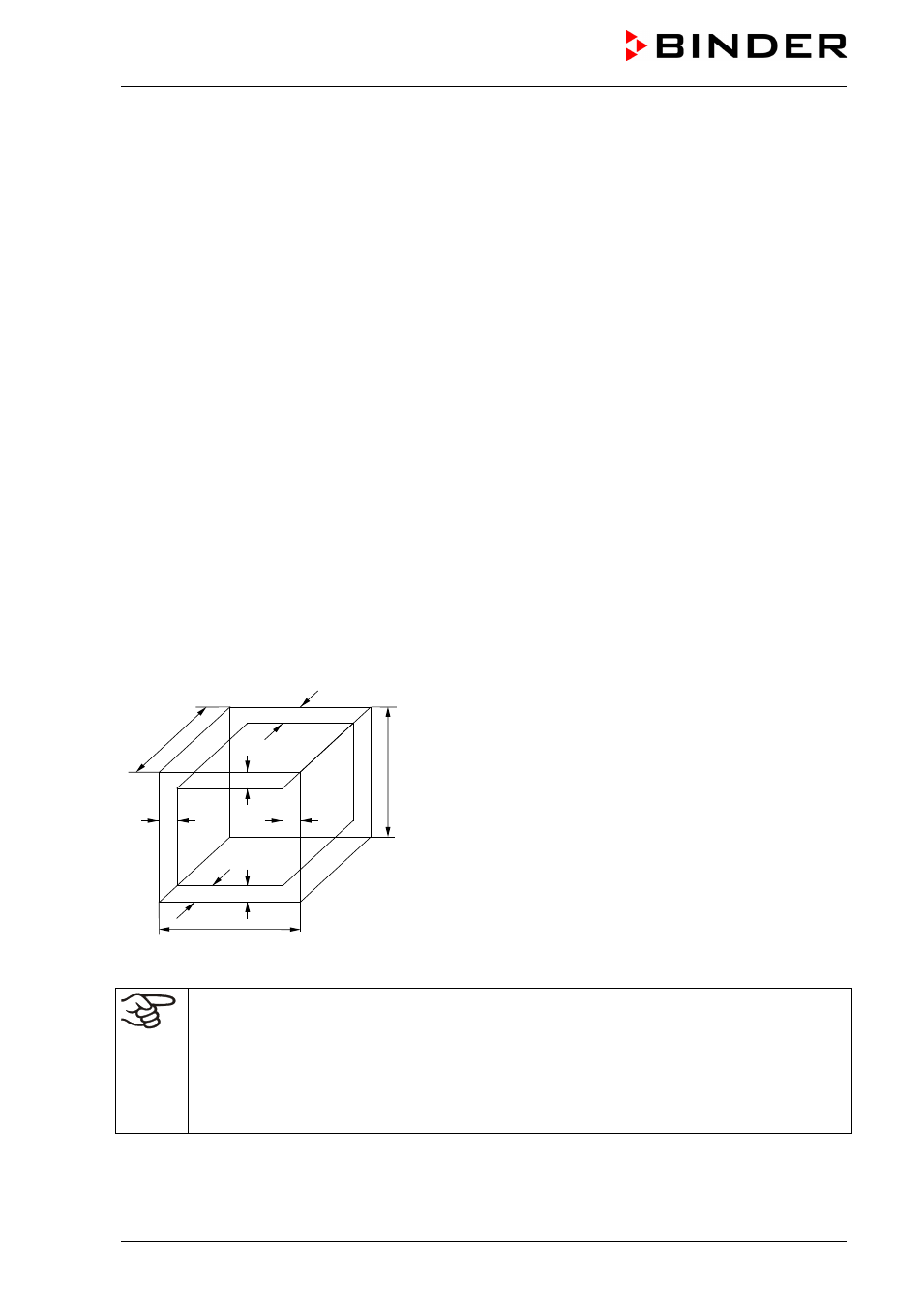

Figure 24: Détermination du volume utile
Les données techniques se réfèrent sur le volume utile.
Ne pas placer du matériel en dehors le volume utile.
Ne pas remplir le volume utile plus qu’à la moitié, pour pouvoir garantir une circulation d’air
suffisante.
Ne pas séparer le volume utile avec du matériel spacieux.
Ne pas placer le matériel très proche l’un de l’autre, mais laisser de l’espace pour permettre de
la circulation entre eux et ainsi la répartition homogène de la température et de l’humidité.
