Capacité de charge maximale des contacts de commutation: 24 V AC/DC 2,5A
DANGER
Danger de courant électrique.
Danger de vie.
Endommagement des contacts de commutation et de la douille.
∅
NE PAS dépasser la charge de commutation maximale de 24V AC/DC, 2.5A
∅ NE PAS connecter des appareils à une charge de commutation supérieure.

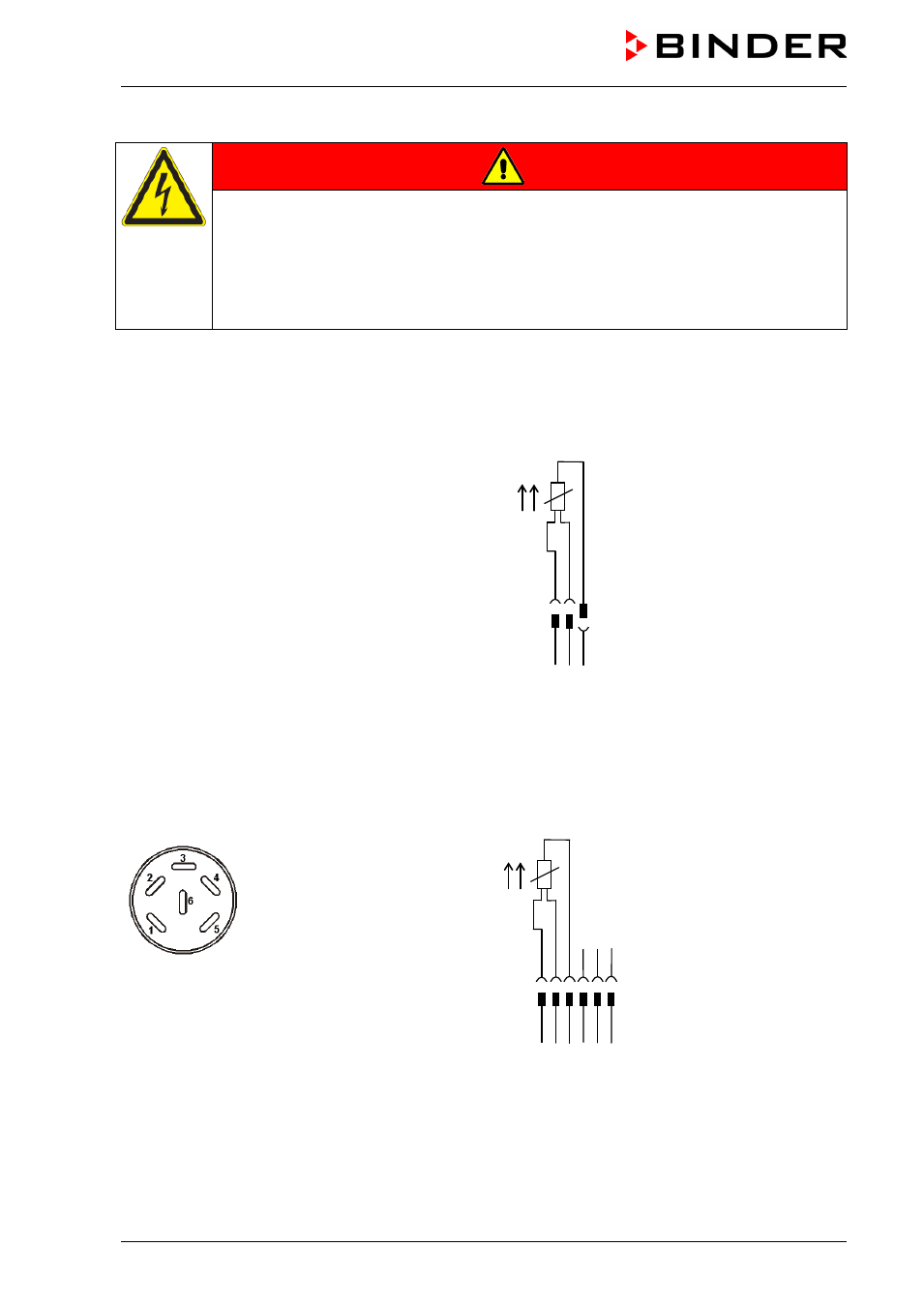

16.7 Sonde de température additionnelle flexible Pt 100 (option KB 53, 115)
En cas de cette option, à l’aide d’une sonde de température Pt 100 additionnelle flexible, la température
de la charge peut être déterminée par un système d’enregistrement indépendant à l’entrée Pt 100. La
tube d’usure de la pointe de la sonde Pt 100 flexible peut être plongée dans des substances liquides.
Données techniques de la sonde Pt 100:
•
Technique à trois fils
• Classe B (DIN EN 60751)
• Plage de températures jusqu’à 320 °C
• Tube d’usure 45 mm de longueur en acier inox,
matériau N o 1.4501
Prise femelle
Lemo
Prise mâle Lemo
Figure 22: Sonde de température Pt 100 (option
16.8 Sonde de température additionnelle flexible Pt 100 (option KB 240, 400,
720)
En cas de cette option, à l’aide d’une sonde de température Pt 100 additionnelle flexible, la température
de la charge peut être déterminée par un système d’enregistrement indépendant à l’entrée Pt 100. La
tube d’usure de la pointe de la sonde Pt 100 flexible peut être plongée dans des substances liquides.
Sonde Pt 100
PIN 1: Pt 100
PIN 2: Pt 100
PIN 3: Pt 100
Prise femelle
DIN (9)
Prise mâle DIN
Une fiche mâle DIN est ajoutée.
Figure 23: Affectation des pins de la douille DIN (9) dans le tableau d’instruments latéral à droite
Données techniques de la sonde Pt 100:
•
Technique à trois fils
• Classe B (DIN EN 60751)
• Plage de températures jusqu’à 320 °C
• Tube d’usure 45 mm de longueur en acier inox, matériau N o 1.4501
1 2 3 4 5 6
1 2 3 4 5 6
1 2 3
1 2 3
2 3
1
