KB (E3.1 + E5.1) 11/2014 page 17/100
2.2 Tableau d’instruments
(2) (6) (1)

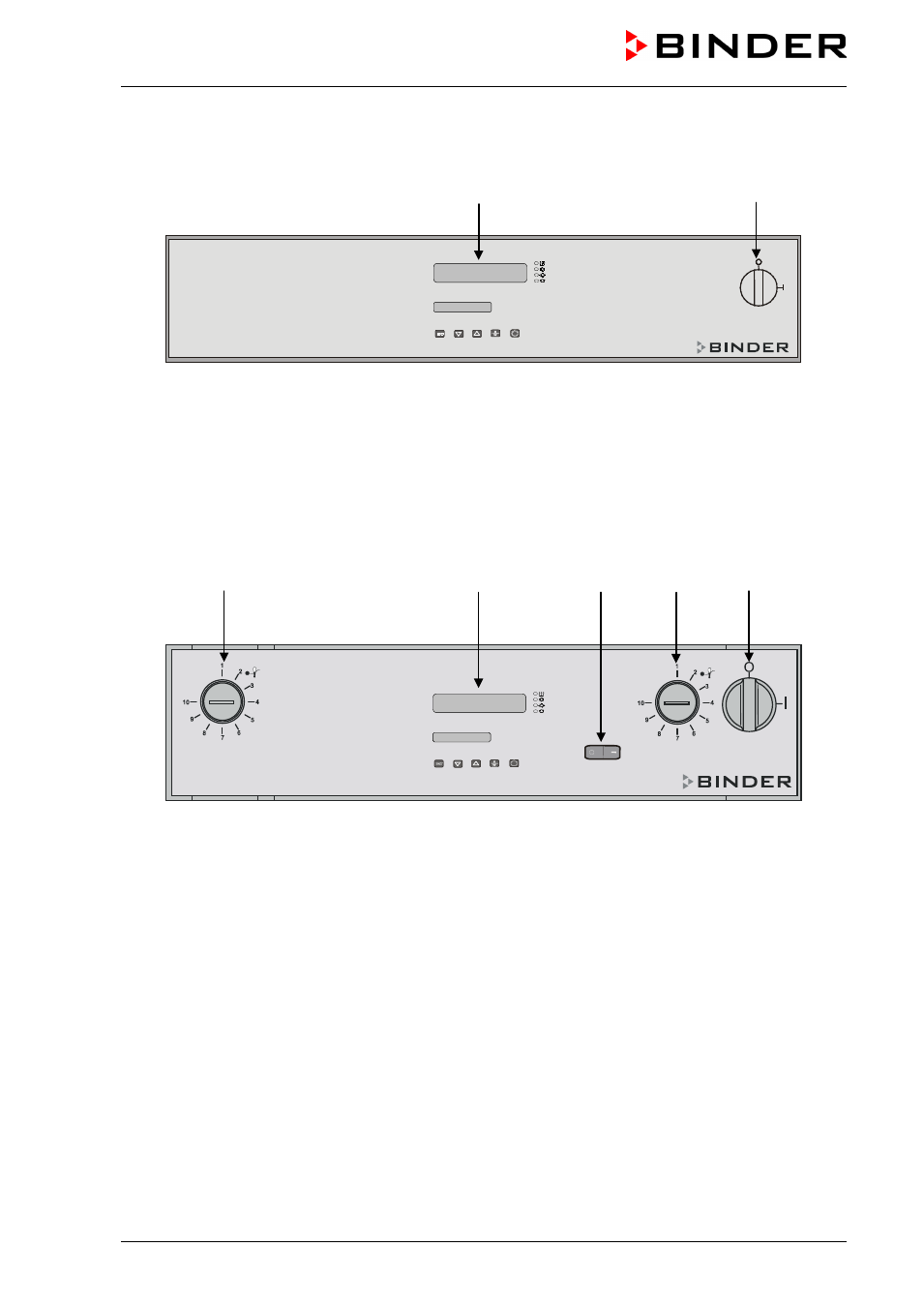

Figure 4: Tableau d’instruments
(1) Interrupteur principal marche / arrêt
(2) Régulateur de programmes RD3
(12) (2) (6) (11) (1)
Figure 5: Tableau d’instruments KB 23 / 53 / 115 (E3.1)
avec les options sécurité de surchauffe classe 3.3 et éclairage intérieur
(1) Interrupteur principal marche / arrêt
(2) Régulateur de programmes RD3
(6) Interrupteur de l’éclairage intérieur (option)
(11) Sécurité de surchauffe classe 3.1 (partie de l’option Sécurité de surchauffe classe 3.3)
(12) Sécurité de surchauffe classe 3.2 (partie de l’option Sécurité de surchauffe classe 3.3)
