BINDER KB 23 - Manuel (Page 33)

KB (E3.1 + E5.1) 11/2014 page 33/100

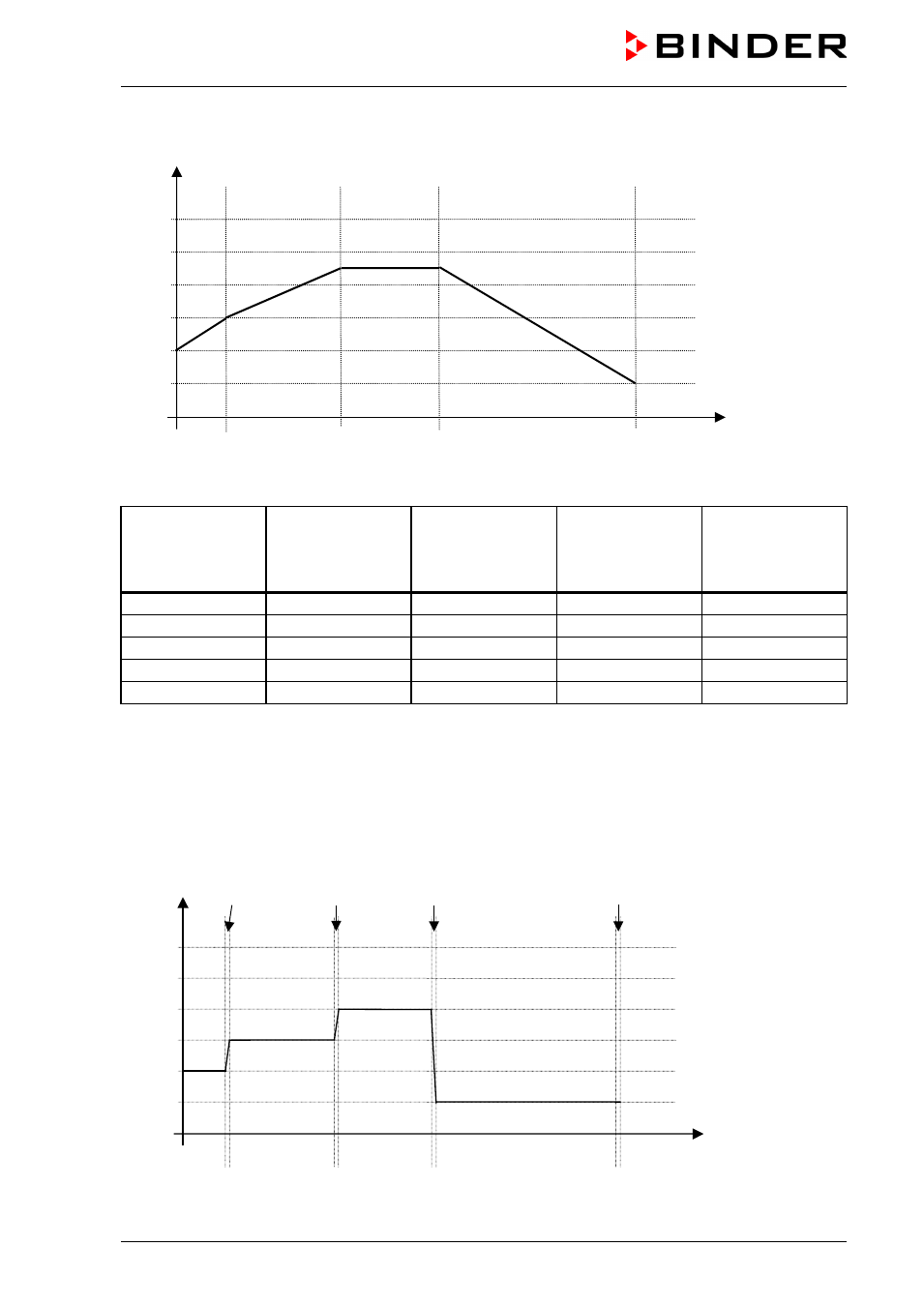

Entrer un programme en tant que rampe de valeur de consigne (exemple)
W/°C
t/min.
S01 S02 S03 S04
0
20
40
60
80
100
30 120 180 380
S05
Tableau correspondant à l’exemple de programme (lors du réglage défaut « rampe »):
section
SEC
valeur de consigne
de température
[ °C]
TEMP
durée de section
[hh.mm]
TIME
vitesse de
ventilation
[%]
FAN
pistes de
commande *
O.LINE
S01 40 00:30 50 000
S02 60 01:30 100 000
S03 90 01:00 100 000
S04 90 03:20 100 000
S05 20 00:01 100 000
* Uniquement avec l’option sorties sans potentiel par pistes de commande (chap. 16.4)
Les données d’un tel tableau peuvent maintenant être entrées au régulateur de programmes RD3 (chap.
8.2).
Entrer un programme en tant que saut de valeur de consigne (exemple)
W/°C
t/min.
S01 S02 S03 S04 S05 S06 S07 S08
0
20
40
60
80
100
30 120 180 380
