KB (E3.1 + E5.1) 11/2014 page 34/100
Tableau correspondant à l’exemple de programme (lors du réglage défaut « rampe »):
section
SEC
valeur de consigne
de température
[ °C]
TEMP
durée de section
[hh.mm]
TIME
vitesse de
ventilation
[%]
FAN
pistes de
commande *
O.LINE
S01 40 00:30 50 000
S02 40 00:01 100 000
S03 60 01:30 100 000
S04 60 00:01 100 000
S05 80 01:00 100 000
S06 80 00:01 100 000
S07 20 03:20 100 000
S08 20 00:01 100 000
* Uniquement avec l’option sorties sans potentiel par pistes de commande (chap. 16.4)
Entrez maintenant les données d’un tel tableau au régulateur de programmes RD3 (chap. 8.2).
Le point final du cycle désiré doit être programmé en joignant un segment supplémentaire (dans nos
exemples, la section S05 en cas de rampe de valeur de consigne, S08 en cas de saut de valeur de
consigne) avec un temps de segment d’une minute au minimum. Sinon, le programme va couper un
segment de temps trop tôt parce que la ligne du programme n’est pas complète.
8.1.2 Programmation avec le réglage « step »
Le type « step » choisi, il n’y a pas besoin de programmer des sections transitoires.
Avec le réglage « step » le régulateur va équilibrer uniquement à des températures
constantes, et vous ne pouvez plus programmer des rampes.
Les valeurs de consigne sont maintenues constantes pendant la durée de la section de programme. Au
début de la section de programme, le régulateur chauffe pour atteindre la valeur de consigne le plus vite
possible.

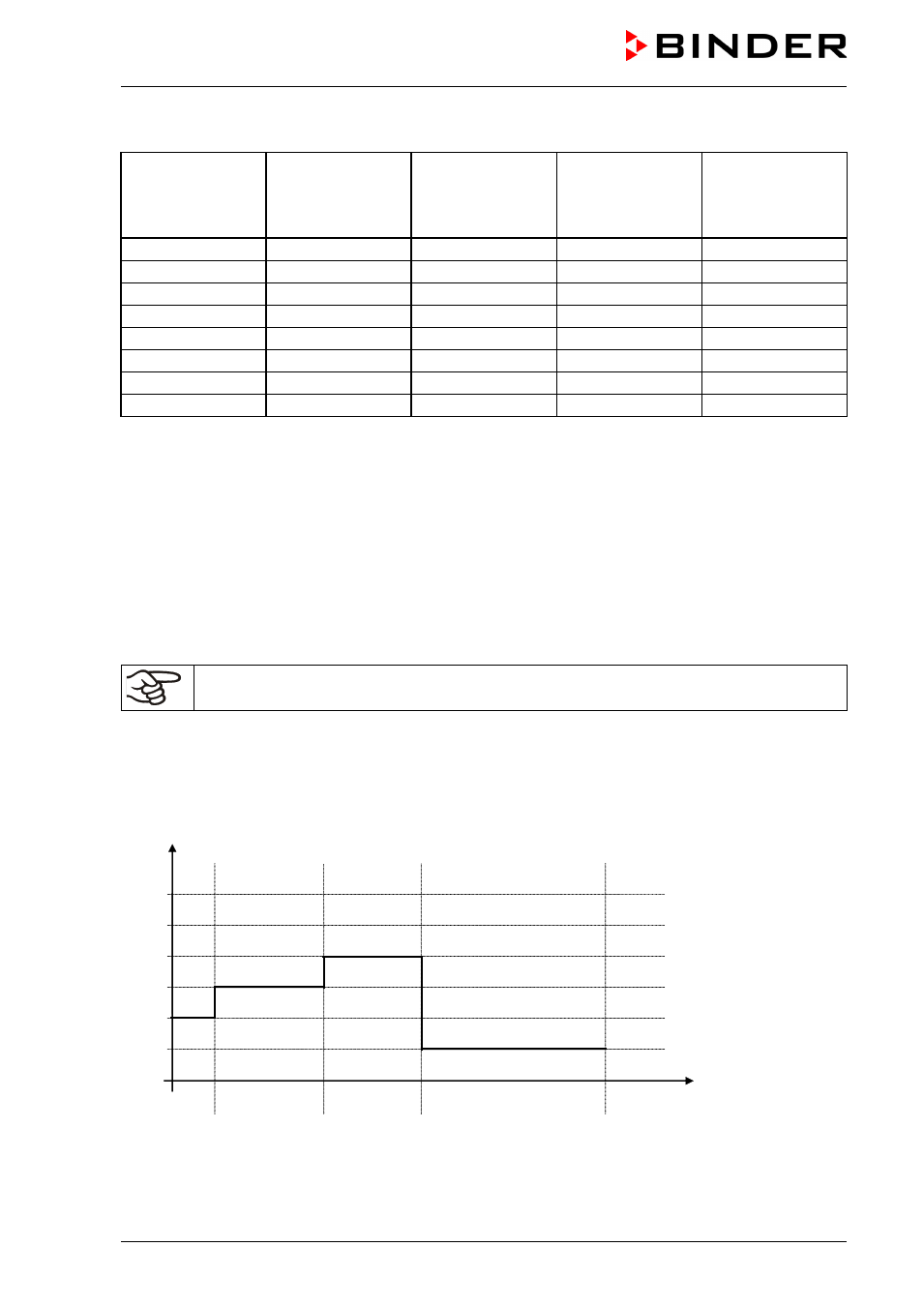

Entrer un programme en tant que saut de valeur de consigne (exemple)
W/°C
t/min.
S01 S02 S03 S04
0
20
40
60
80
100
30 120 180 380
