RACCORD D’ÉCOULEMENT
S’il est nécessaire d’installer un raccord d’écoulement
sur ce boîtier, il existe l’ensemble suivant :
Raccord d’écoulement interne/externe RAD10
1. Dans le cas d’un «raccord d’écoulement interne»,
le tube d’écoulement du condensat doit être
UDFFRUGpjXQV\VWqPHGHUHQYRLLQWHUQHGDQV
l’immeuble ou la résidence.
2. Dans le cas d’un «raccord d’écoulement externe»
(qui peut être raccordé à un renvoi acheté
localement), le condensat peut s’écouler hors
de l’appareil et de l’immeuble ou de la résidence.
REMARQUE :
Il peut être souhaitable ou nécessaire d’installer
le raccord d’écoulement sur le boîtier avant d’installer
le boîtier dans le mur.
/HVVSpFL¿FDWLRQVSHXYHQWrWUHPRGL¿pHVVDQVSUpDYLV
Un produit de qualité de GE Appliances
ALIMENTATION ÉLECTRIQUE (265 V)
AVERTISSEMENT :
Le raccordement d’un produit alimenté par
un courant de 265 V à un circuit de dérivation DOIT
rWUHHȺHFWXpSDUUDFFRUGHPHQWGLUHFWHQFRQIRUPLWp
avec le Code national d’électricité. Ce code interdit
le branchement d’un appareil de 265 V directement
dans une prise de courant murale exposée.
3RXUHȺHFWXHUOHUDFFRUGHPHQWjODVRXUFH
d’alimentation électrique, reportez-vous au Manuel
d’utilisation.
4
ALIMENTATION ÉLECTRIQUE (230 V/208 V)
Il faut prévoir une prise de courant électrique
appropriée à proximité du boîtier. Tous les
raccordements doivent être en conformité avec
OHVUqJOHPHQWVHWFRGHVORFDX[HQYLJXHXU/HFRUGRQ
d’alimentation fourni avec le châssis (si utilisé) peut
être branché dans une prise de courant murale
se trouvant dans la zone indiquée ci-dessous.
Prises de courant murales
Tous les raccordements électriques doivent être
HȺHFWXpVHQFRQIRUPLWpDYHFOHVUqJOHPHQWVHWFRGHV
locaux en vigueur.
3RXUHȺHFWXHUOHUDFFRUGHPHQWjODVRXUFH
d’alimentation électrique, reportez-vous
au Manuel d’utilisation.
REMARQUE : Un câblage en aluminium peut poser
FHUWDLQVSUREOqPHV²FRQVXOWH]XQpOHFWULFLHQTXDOL¿p

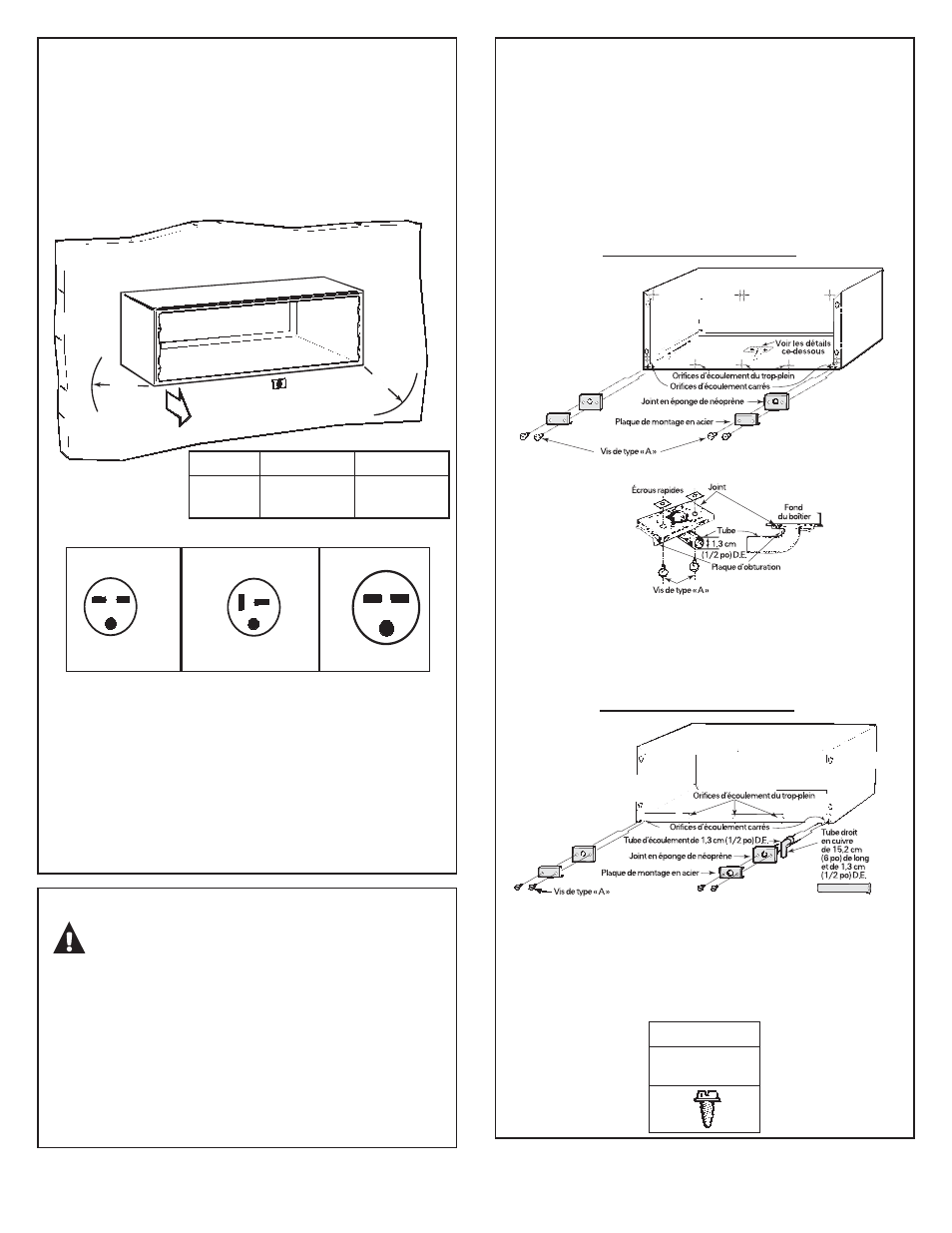

BOÎTIER POURVU DU RACCORD D’ÉCOULEMENT RAD10
RACCORD D’ÉCOULEMENT INTERNE
BOÎTIER POURVU DU RACCORD D’ÉCOULEMENT RAD10
RACCORD D’ÉCOULEMENT EXTERNE
230 V/208 V 15 A 230 V/208 V 20 A 230 V/208 V 30 A
Broches en tandem
Broches
perpendiculaires
Grand broches en
tandem
Intérieur
«F» «G»
0RGqOH
«F» «G»
Série AZ 53,3 cm
(21 po) max.
147,3 cm
(58 po) max.
VIS
VIS À MÉTAUX
de type «A»
