ÉTAPE 3
Installation du boîtier dans l’ouverture du mur
1. Placez le boîtier dans le mur. Reportez-vous au
tableau de la page 1 pour connaître la partie
VDLOODQWHGDQVODSLqFH/DERUGXUHDUULqUHj
l’extérieur) du boîtier doit dépasser le mur extérieur
G·DXPRLQVPPSRD¿QGHSRXYRLUFDOIHXWUHU
correctement l’appareil, d’empêcher l’obstruction
GHVRUL¿FHVG·pFRXOHPHQWGDQVOHUHERUGDUULqUH
du boîtier, et de faciliter l’installation de raccords
d’écoulement facultatifs, au besoin. (Si vous désirez
TXHODJULOOHDUULqUHVRLWDȼHXUDQWHDXPXUH[WpULHXU
LOIDXWLQVWDOOHUXQHJRXWWLqUHVRXVOHERvWLHUHW
DSSOLTXHUGXFDOIHXWUHHQWUHODJRXWWLqUHHWOHERvWLHU
Voyez les instructions en étape 4.
IMPORTANT :
Installez le boîtier de niveau d’un côté à l’autre,
en prévoyant une légère inclinaison de l’avant vers
l’arrière. Servez-vous d’un niveau; une inclinaison
correspondant à 1/4 bulle représente une
inclinaison appropriée du boîtier vers l’extérieur.
2. Fixez solidement le boîtier à la charpente du mur.
Ne percez pas de trous dans le fond du boîtier.
3. Calfeutrez la totalité de l’ouverture du côté
extérieur, entre le boîtier et le mur extérieur
de l’immeuble ou de la résidence.
4. Calfeutrez la totalité de l’ouverture à l’intérieur,
HQWUHOHERvWLHUHWOHPXULQWpULHXUGHODSLqFH
Au besoin, installez un linteau pour soutenir
les briques et les blocs au-dessus du boîtier.
REMARQUE :
Ne percez pas de trous dans le boîtier pour les
raccordements électriques. Pour des directives sur
ODIDoRQG·HȺHFWXHUOHVUDFFRUGHPHQWVpOHFWULTXHV
reportez-vous au Manuel d’utilisation du climatiseur
Zoneline.
ÉTAPE 4
Calfeutrage
&DOIHXWUH]OHVMHX[HQWUHOHVPXUVLQWpULHXUHWH[WpULHXU
et le boîtier à l’aide d’un calfeutre ou d’un matériau
d’étanchéité équivalent.
REMARQUE :
* Il est très important de calfeutrer le périmètre
du boîtier des quatre côtés du côté extérieur et à
O·LQWpULHXUGHODSLqFHD¿QG·HPSrFKHUO·LQ¿OWUDWLRQ
d’air et d’eau.
Installation dans un mur très épais
1. 6LOHERvWLHUHVWLQVWDOOpGDQVXQPXUWUqVpSDLV
et que le retrait est de plus de 7,6 cm (3 po), il faut
installer un boîtier allongé dont la profondeur est
celle indiquée dans le tableau de l’étape 1.
2. Si le boîtier est installé dans un mur et que le retrait
est de 7,6 cm (3 po) ou moins et que vous n’utilisez
pas un boîtier allongé, il faut installer un solin sous
le boîtier dépassant d’un maximum de 5,1 cm
(2 po) de chaque côté. Ce solin doit comprendre
pJDOHPHQWXQHJRXWWLqUHFRPPHLQGLTXpGDQV
l’illustration ci-dessous.
REMARQUE :
** Il est très important de calfeutrer le périmètre
GXVROLQHWJRXWWLqUHRXLOVUHMRLQWO·HGL¿FHHWOH
boî WLHUD¿QG·HPSrFKHUO·LQ¿OWUDWLRQG·HDX
3

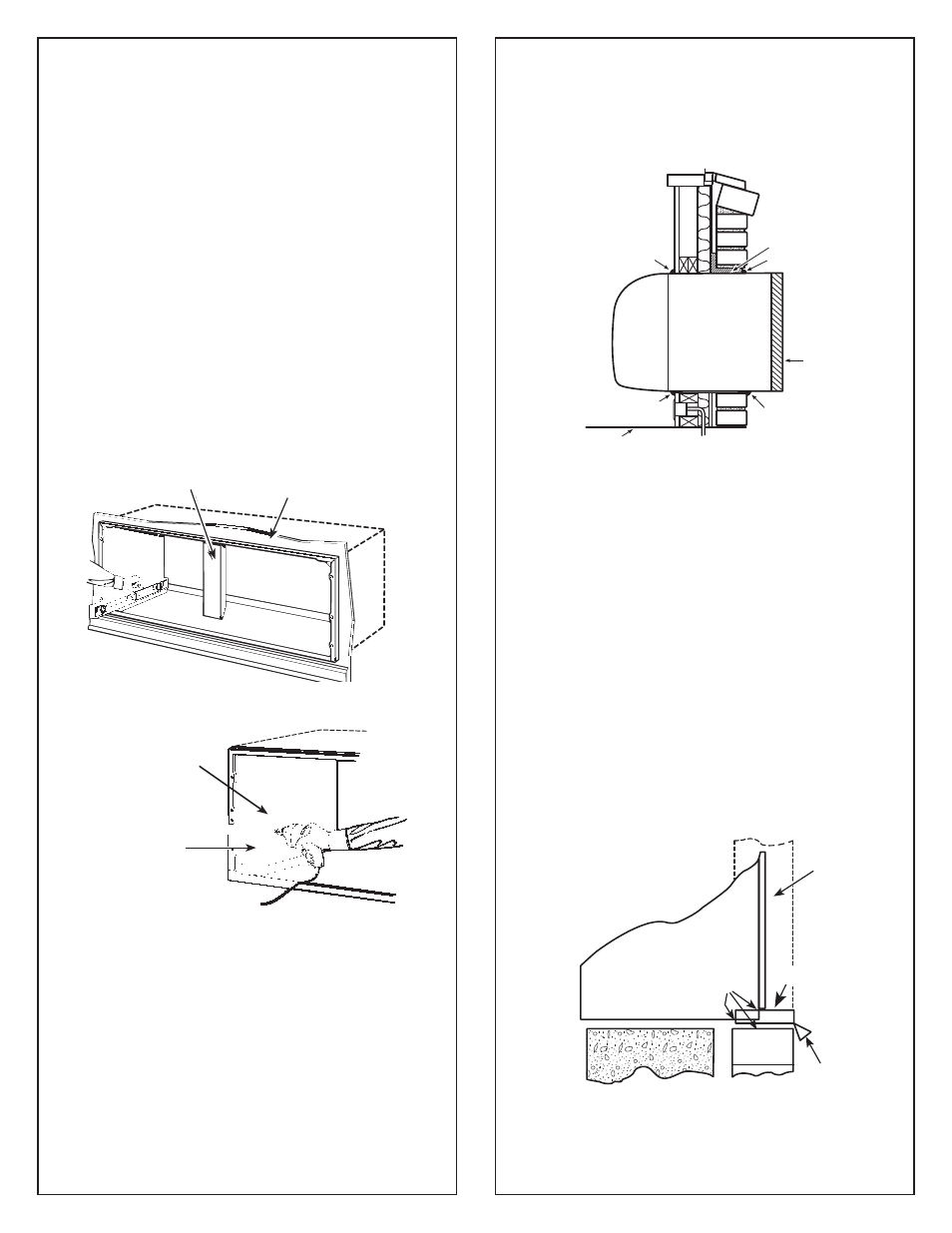

Mur intérieur
Renfort
Fixez le boîtier par les
côtés et(ou) le dessus
seulement
Min. de 5,1 cm
(2 po) à partir du
fond du boîtier
Calfeutre*
Linteau en acier
Calfeutre*
Grille
extérieure
Appareil
dans
ODSLqFH
Calfeutre*
Boîtier
Calfeutre*
3ODQFKHU¿QLRXGHVVXVGHODPRTXHWWH
Grille
extérieure
*RXWWLqUH
Boîtier
Calfeutre**
Solin
