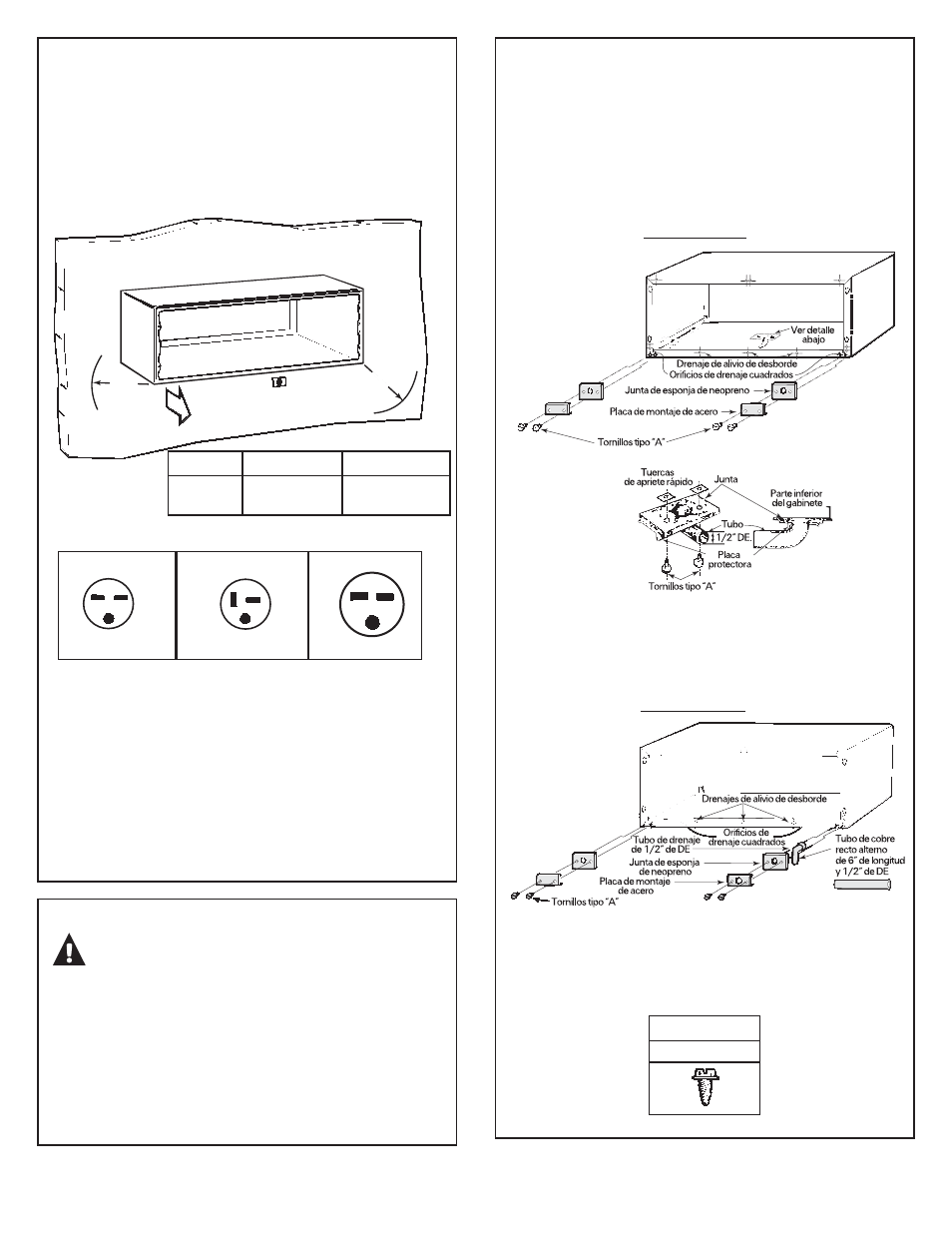

KIT DE DRENAJE
Si resulta necesario instalar un kit de drenaje en esta
caja de pared, el siguiente kit se encuentra disponible:
Drenaje interno/externo RAD10
1. Con un “drenaje interno”, el tubo de drenaje
de condensación debe conectarse a un sistema
de drenaje interno dentro del edificio.
2. Con un “drenaje externo” (que puede conectarse a
una línea de drenaje proporcionada en el lugar de
la instalación), el agua condensada puede drenarse
fuera de la unidad y del edificio.
NOTA:
Puede ser preferible o necesario instalar el kit
de drenaje en la caja antes de instalar la caja dentro
de la pared.
Las especificaciones pueden sufrir cambios sin previo aviso
Un producto de calidad de GE Appliances
REQUERIMIENTOS ELÉCTRICOS (265V)
ADVERTENCIA:
La conexión de un producto de 265V a un circuito
derivado DEBE realizarse por conexión directa
en cumplimiento con el Código Eléctrico Nacional.
El código no permite enchufar una unidad de 265V
directamente en un tomacorriente expuesto montado
en el edificio.
Ver el Manual del propietario sobre cómo conectar
el suministro eléctrico.
4
REQUERIMIENTOS ELÉCTRICOS (230V/208V)
Deben tomarse las medidas adecuadas para que
el tomacorriente se encuentre cerca de la caja. Todo
el cableado debe realizarse en cumplimiento con
códigos y regulaciones locales. El cable incluido
con el chasis (si se usa) se extenderá hasta
el tomacorriente de pared ubicado dentro
del área indicada abajo.
Tomacorrientes de pared
Todo el cableado debe realizarse en cumplimiento
con códigos y regulaciones eléctricos locales.
Ver el Manual del propietario sobre cómo conectar
el suministro eléctrico.
NOTA:
El cableado de aluminio en estructura puede
presentar problemas especiales: consulte a
un electricista calificado.
TORNILLO
METAL tipo “A”
CAJA DE PARED CON UNIDAD DE DRENAJE RAD10
DRENAJE INTERNO
CAJA DE PARED CON UNIDAD DE DRENAJE RAD10
DRENAJE EXTERNO
99DPS 99DPS 99DPS
Tipo “en serie” Tipo “perpendicular” Gran tipo “en serie”
Adentro
“F” “G”
Modelo “F” “G”
Serie AZ µFP
max.
µFP
max.
