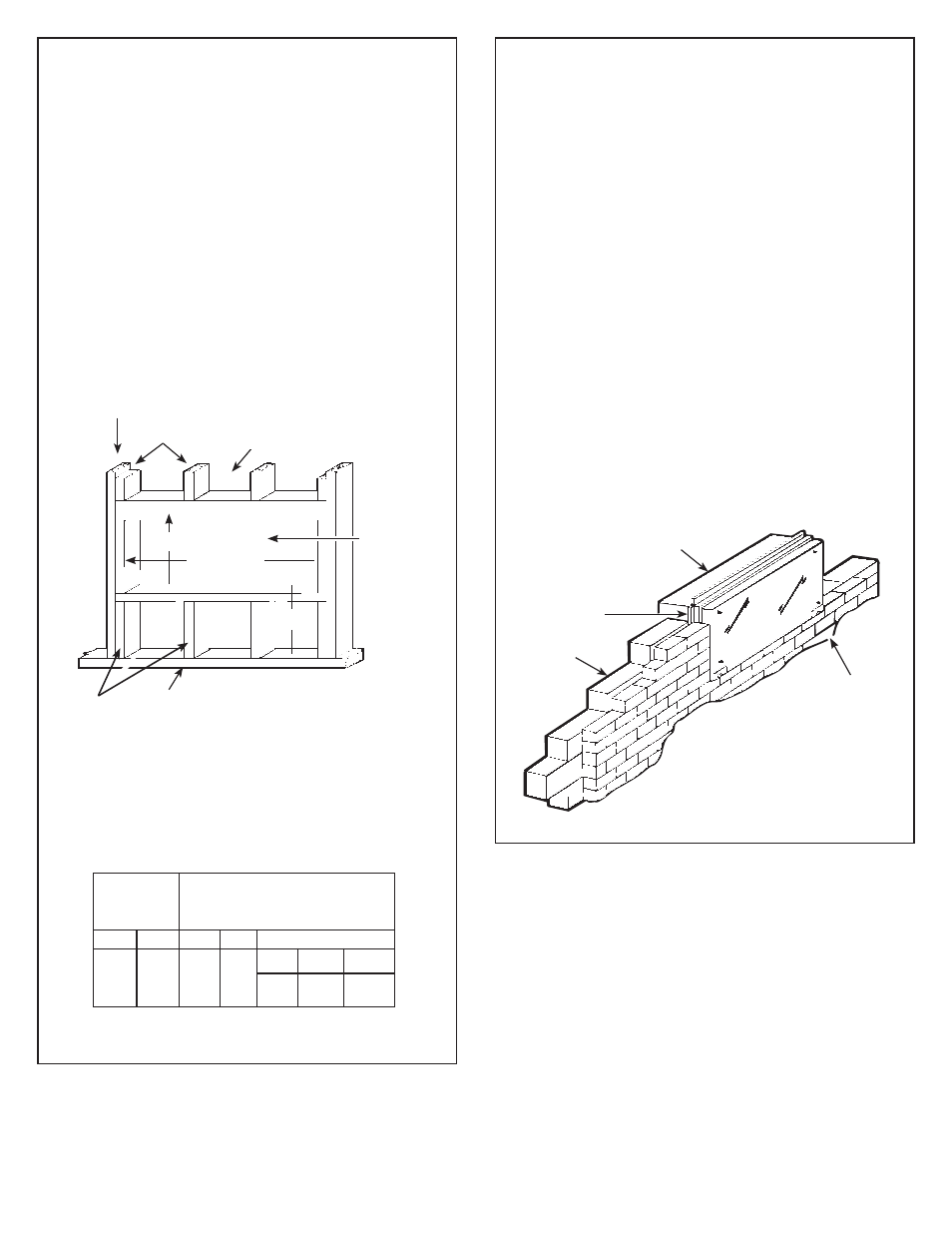

PASO 1
Preparación de la pared
La caja de pared debe instalarse durante la
construcción y deben utilizarse dinteles para sostener
el bloque ubicado sobre la caja de pared. La caja
no podrá soportar el peso del bloque de concreto
o ladrillo. La caja es modular en altura y ancho:
$OWXUD ³(QWUDQKLODGDVGHEORTXHVGHFRQFUHWR
³(QWUDQKLODGDVGHODGULOORVFRPXQHV
³(QWUDQKLODGDVGHODGULOORVJUDQGHV
$QFKR ³(QWUDQDSUR[LPDGDPHQWHFROXPQDV
huecas
Para construcciones existentes, deben realizarse
aberturas de pared. Resultan esenciales las aberturas
de pared de las dimensiones adecuadas para evitar
la necesidad de utilizar rellenos o armazones
adicionales.
NOTA:
Utilice un dintel para sostener ladrillos, bloques,
etc. sobre la caja del acondicionador de aire.
(Si se encuentra directamente bajo el alféizar
de una ventana, puede no resultar necesario
el uso de un dintel.)
PASO 2
Preparación de la caja
No quite el refuerzo de cartón ubicado dentro
de la caja hasta que se haya instalado el chasis.
Si deben utilizarse e instalarse ángulos de la caja
proporcionados en el lugar de la instalación, proceda
de la siguiente manera:
1. Coloque los ángulos de la caja alrededor
de la parte superior y los lados de la caja en
la ubicación deseada (de parte frontal a trasera)
con los ángulos orientados hacia atrás (afuera).
Coloque los ángulos de la caja en forma vertical
sobre cada lado de la misma para lograr una
instalación nivelada.
2. Marque la caja a través de los orificios de
los ángulos de la caja.
3. 3HUIRUHRULILFLRVGH s (4 mm) de diámetro
en las ubicaciones marcadas en la caja y monte
los ángulos utilizando sólo tornillos de #10 x 1/2
s
.
Instale los tornillos desde el exterior de la caja.
NOTA:
No perfore orificios en la parte inferior de la caja.
2
DIMENSIONES
DE ABERTURAS
MÍNIMAS
TERMINADAS* DIMENSIONES DE LA CAJA
Altura Ancho Altura Ancho Profundidad
RAB71B RAB7116B RAB7124B
16 1 ø 4 s 42 1 ø 4 s 16 s 42 s
ø 4 s 16 s 24 s FP FP FP FP
FP FP FP
* Las dimensiones pueden tener que incrementarse para adecuarse a situaciones
únicas en el campo si se utilizan ángulos de la caja.
42 1 / 2
≤
16 1 / 4
≤
Columna principal
Columnas
7UDYHVDxRU³ s (10,2 cm) × 4 s
(10,2 cm) o dos 2 s (5,1 cm) × 4 s
(10,2 cm) en el borde
16 1 ø 4 s FP0LQ
42 1 ø 4 s FP
Min.
“D”*
Columnas
Viga
Ajuste el
armazón
para
asegurar
esta
dimensión
(*Ver la tabla
de la página 1)
Lado de la
habitación Caja
Ángulo de la caja
(proporcionado
en el lugar
de la instalación)
Bloque
Ladrillo
