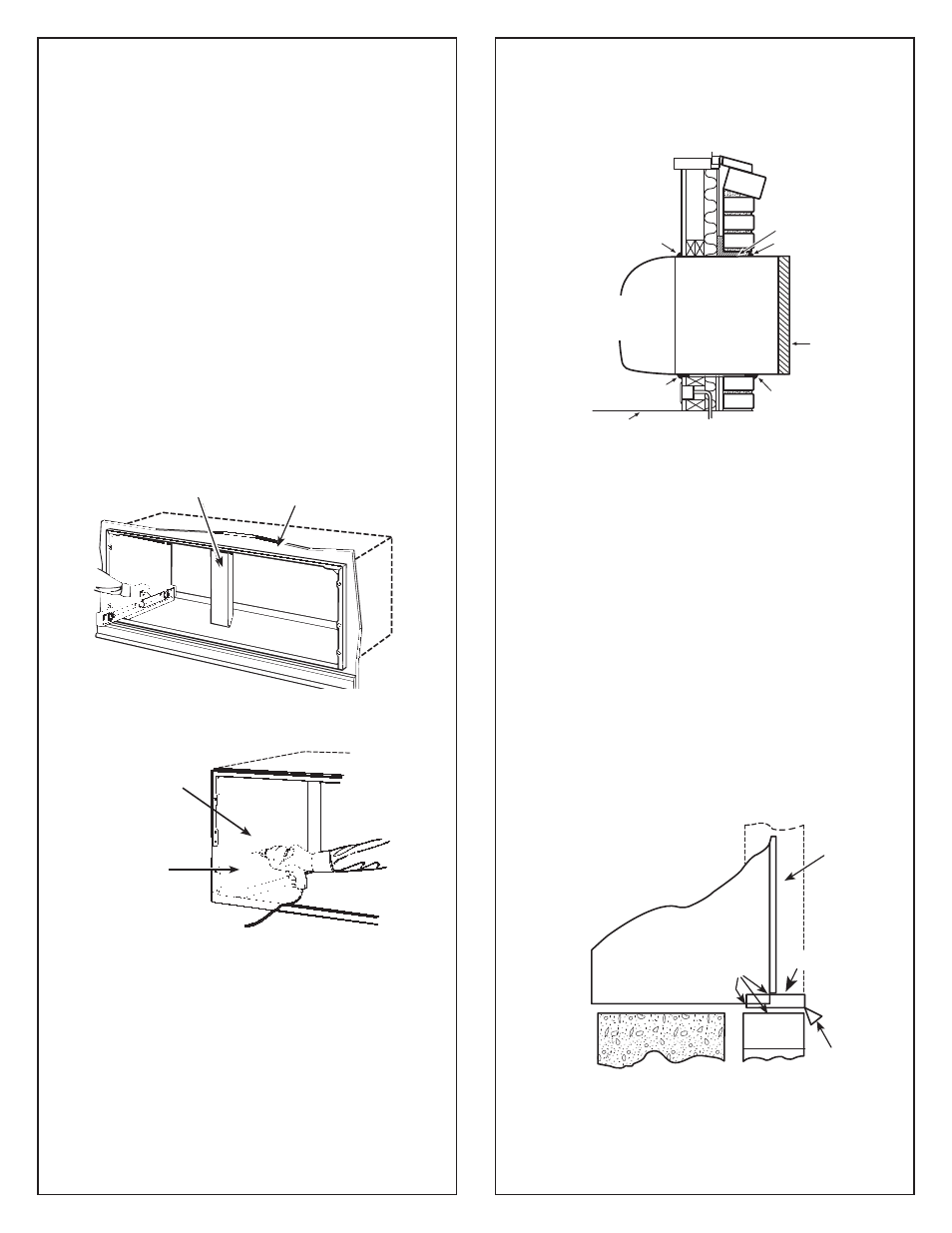

PASO 3
Instalación de la caja en la abertura de la pared
1. Coloque la caja dentro de la pared. Consulte
la tabla de la página 1 sobre proyección del lado
de la habitación. El extremo trasero (externo) de
la caja debe extenderse por lo menos ¼ s (6 mm)
más allá de la pared exterior para poder efectuar el
calafateo correctamente y para prevenir el sellado
de los orificios de drenaje en la brida trasera de
la caja, y para facilitar una instalación sencilla
de una drenaje accesorio, si así se quisiera. (Si se
desea contar con la rejilla trasera a nivel en la parte
trasera, debe instalarse un riel de goteo debajo de la
caja y debe aplicarse calafateo entre el riel de goteo
y la caja.) Ver instrucciones paso 4.
IMPORTANTE:
Instale la caja nivelada de lado a lado y con
una pequeña inclinación del frente hacia la parte
trasera. Utilice un nivel; la inclinación correcta de
la caja hacia el exterior no deberá ser de más de
¼ de burbuja.
2. Ajuste firmemente la caja a la estructura de la pared.
No perfore orificios en la parte inferior de la caja.
3. Calafatee toda la abertura de la parte exterior
entre la caja y la parte exterior del edificio.
4. Calafatee toda la abertura de la parte interior entre
la caja y la parte interior del edificio.
Utilice un dintel, cuando se lo requiera, para sostener
los ladrillos y bloques sobre la caja.
NOTA:
No perfore orificios en la caja para conexiones
eléctricas. Ver el Manual del propietario del
acondicionador de aire Zoneline con instrucciones
sobre cómo conectar el suministro eléctrico.
PASO 4
Resistencia a la intemperie
Deben sellarse con calafateo o un material
equivalente resistente a la intemperie los espacios
entre las paredes exteriores e interiores y la caja.
* NOTA: Resulta de extrema importancia calafatear
alrededor del perímetro de la caja de la pared
sobre los cuatro lados en la parte interna y
externa donde se une con el edificio para evitar
la filtración de aire y de agua.
Para instalación en paredes extra gruesas
1. Si la caja se va a instalar en una pared gruesa
GRQGHTXHGDUiHPSRWUDGDPiVGH s (7,6 cm),
se necesitará una caja de pared extendida con
profundidades como se señalan en la tabla
del Paso 1.
2. Si la caja se va a instalar en una pared donde
HOHPSRWUDGRHVGH s
(7,6 cm) o menos, y no se
utiliza una caja de pared extendida, debe instalarse
tapajuntas debajo de la caja y extenderse en hasta
2 s (5,1 cm) sobre cada lado. El tapajuntas debe
incluir un riel de goteo como se ilustra en la figura
inferior.
** NOTA: Resulta de extrema importancia
calafatear alrededor del perímetro del tapajuntas
y riel de goteo donde se une con el edificio y la
caja para evitar la filtracion de aire y de agua.
3
Pared interna
Refuerzo
Fije la caja sólo
a través de los
lados y/o la parte
superior.
2 s (5,1 cm)
mín. desde la
parte inferior
de la caja
Calafateo**
Dintel de acero
Calafateo*
Rejilla
exterior
Gabinete
de la
habitación
Calafateo*
Caja
Calafateo*
Piso terminado o parte superior de la carpeta
Rejilla
exterior
Riel de
goteo
Caja
Calafateo**
Tapajuntas
