48

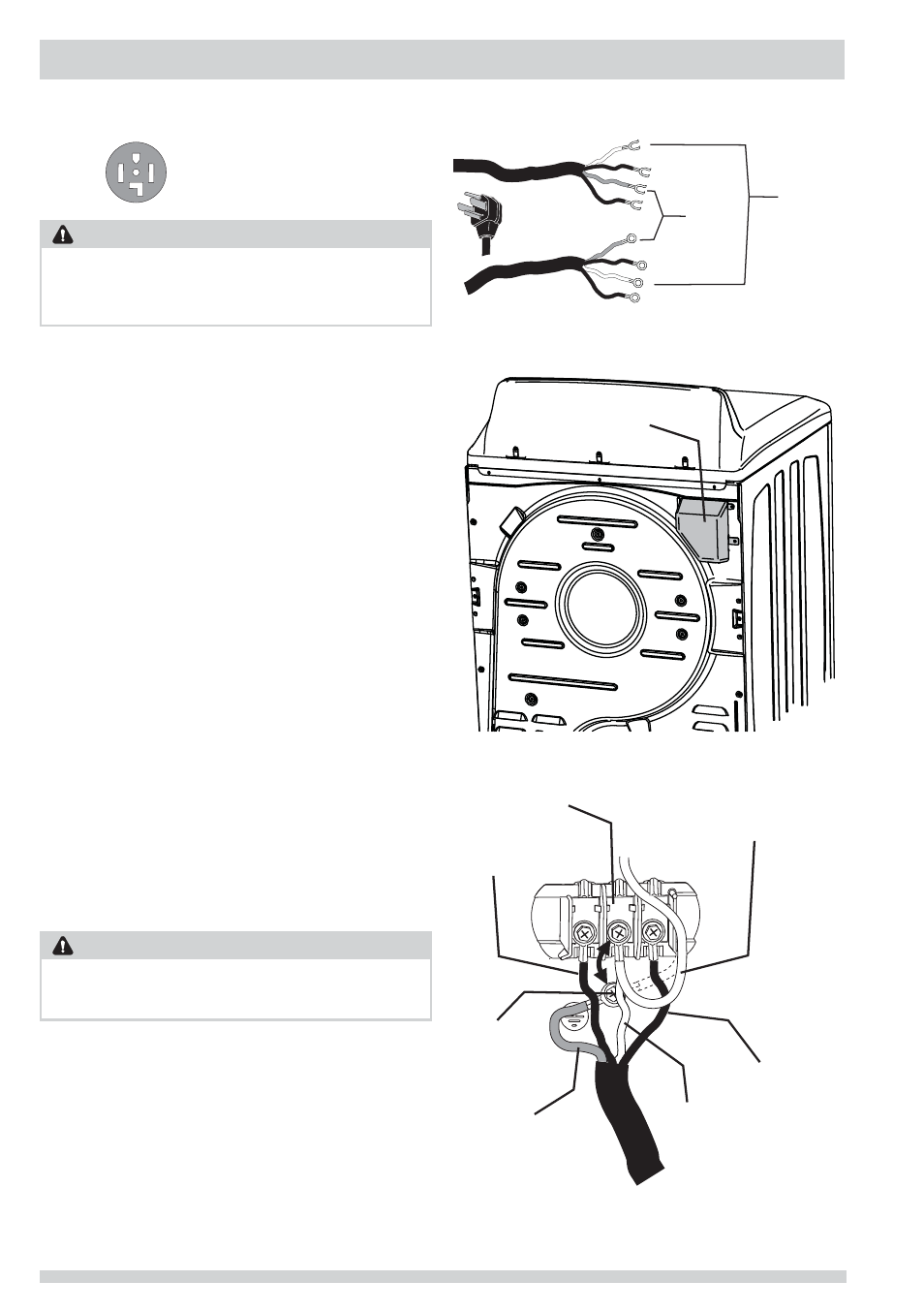

INSTRUCCIONES DE INSTALACIÓN
Mueva el cable de conexión interna
a tierra (BLANCO) al terminal del
neutro para los sistemas tetrafi lares.
Tornillo VERDE
de conexión a
tierra
Cable de
alimentación
NEGRO o ROJO
Cable de
alimentación
NEGRO o ROJO
Cable VERDE de
conexión a tierra
Terminal
neutro
cubierto de
acceso
1 Desconecte el suministro eléctrico del tomacorriente.
2 Extraiga el tornillo que sujeta la cubierta de acceso
del bloque terminal que se encuentra en la esquina
superior de la parte trasera de la secadora.
3 Instale un dispositivo de liberación de tensión aprobado
por U.L., de acuerdo con las instrucciones relativas
al cable de alimentación/dispositivo de liberación de
tensión del fabricante, en el orifi cio de entrada del cable
de alimentación debajo del panel de acceso. En este
momento, el dispositivo de liberación de tensión debe
estar holgadamente en su lugar.
4 Pase un cable de alimentación aprobado por U.L.
DESENCHUFADO, de 30 amp. tipo NEMA 14-30, SRDT o
ST a través del dispositivo de liberación de tensión.
5 Desconecte el cable interno (BLANCO) de conexión a
tierra que integra el enchufe preformado de la secadora
del tornillo de conexión a tierra (VERDE) que está junto
al bloque terminal.
6 Conecte el cable de conexión a tierra (VERDE) del
cable de alimentación al gabinete utilizando el tornillo
(VERDE) de conexión a tierra. Ajuste el tornillo con
fi rmeza.
7 Mueva el cable interno (BLANCO) de conexión a tierra
que integra el enchufe preformado de la secadora al
bloque terminal y conéctelo junto con el conductor
neutro (BLANCO) del cable de alimentación al terminal
PLATEADO del centro del bloque terminal. Ajuste el
tornillo con fi rmeza.
8 Conecte los conductores ROJO y NEGRO del cable de
alimentación a los terminales externos de color LATÓN
del bloque terminal. Ajuste los dos tornillos con fi rmeza.
9 Siga las pautas del fabricante para sujetar fi rmemente
el dispositivo de liberación de tensión y el cable de
alimentación.
10 Vuelva a instalar la cubierta del bloque terminal.
Cable BLANCO
neutro
Receptáculo tetrafi lar
(tipo NEMA 14-30R)
Conexión eléctrica (fuera de Canadá): tetrafi lar
Neutro Neutro
(cable BLANCO) (cable BLANCO)
30 AMP 30 AMP
NEMA 14-30 NEMA 14-30
Tierra Tierra
(cable VERDE) (cable VERDE)
ADVERTENCIA
PELIGRO DE DESCARGA ELÉCTRICA
El no desconectar el suministro eléctrico antes de realizar
cualquier reparación puede ocasionar lesiones personales o
incluso la muerte.
ADVERTENCIA
PELIGRO DE DESCARGA ELÉCTRICA
No forme un ángulo agudo con el cableado/conductor, ni
los doble en el punto de conexión.
