30
INSTRUCTIONS D’INSTALLATION

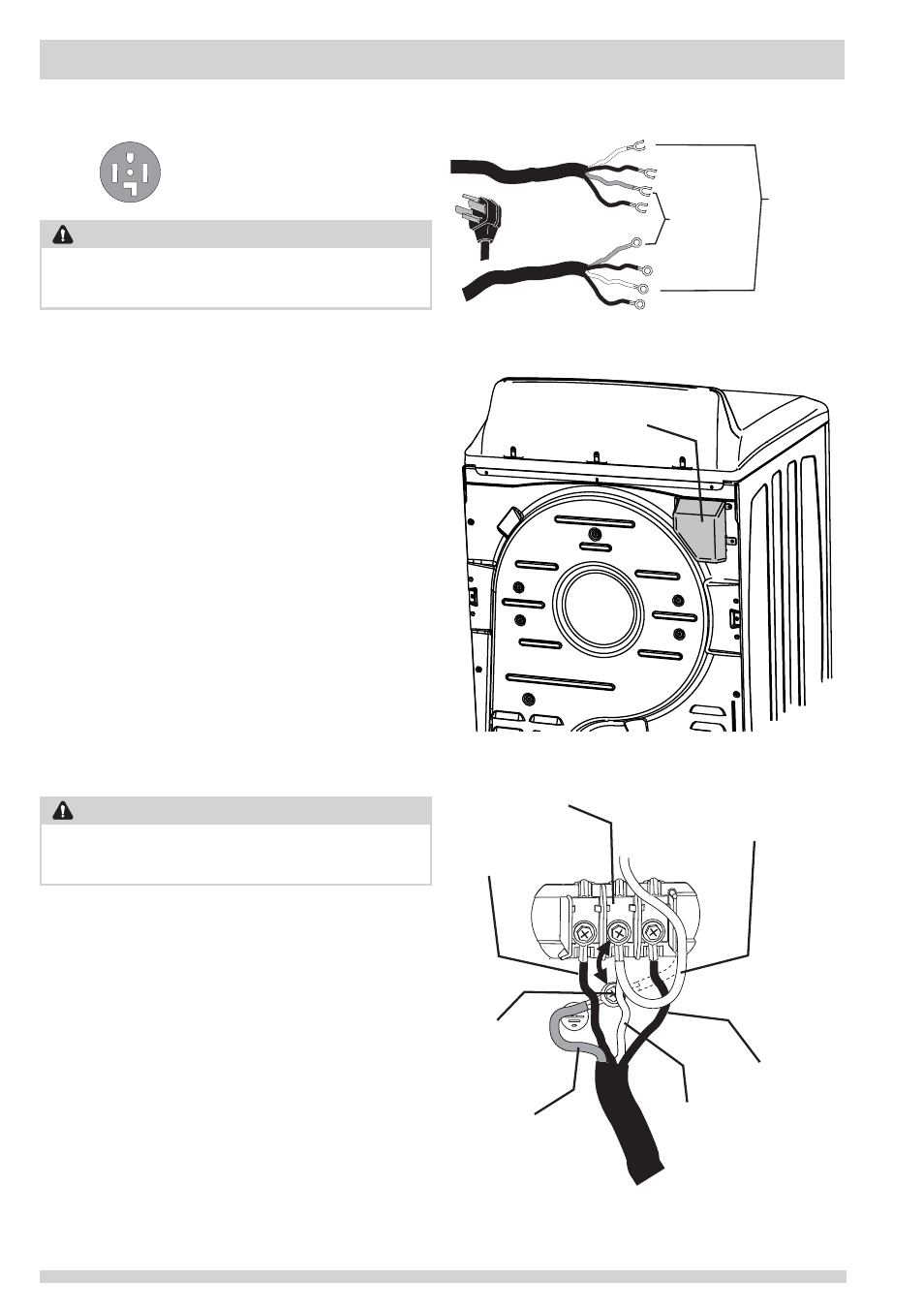

Connexion électrique (sauf au Canada) - cordon à 4 fi ls
WARNING
ELECTRICAL SHOCK HAZARD
Failure to disconnect power source before servicing could
result in personal injury or even death.
AVERTISSEMENT
RISQUE DE CHOC ÉLECTRIQUE
N’effectuez pas de courbe soudaine, et ne pincez pas le
câblage ou les conducteurs aux connexions.
Dans un système à 4 fi ls, branchez
le fi l de mise à la terre interne
(BLANC) sur la borne neutre.
Fil de mise à
la terre VERT
Fil neutre
BLANC
Fil d’alimentation
NOIR ou ROUGE
Fil d’alimen-
tation NOIR
ou ROUGE
Vis de mise à
la terre VERTE
Borne
neutre
panneau
d’accès
Prise à 4 alvéoles
(NEMA type 14-30R)
Fils neutres Fils neutres
(Fils BLANCS) (Fils BLANCS)
30 AMP 30 AMP
NEMA 14-30 NEMA 14-30
Mises à la terre Mises à la terre
(Fils VERTS) (Fils VERTS)
1 Coupez l’alimentation à la prise.
2 Retirez la vis qui fi xe le couvercle d’accès du bornier
dans le coin supérieur du dos de la sécheuse.
3 Installez un réducteur de tension certifi é UL
conformément aux instructions du fabricant de cordon
d’alimentation ou de réducteur de tension dans l’orifi ce
de cordon d’alimentation sous le panneau d’accès. À ce
moment, le réducteur de tension devrait être installé
lâchement.
4 Passez un cordon de 30 A certifi é UL NEMA 14-30
de type SRDT, NON BRANCHÉ, dans le réducteur de
tension.
5 Débranchez le fi l de mise à la terre du faisceau
électrique interne de la sécheuse (BLANC) de la vis de
mise à la terre (VERTE) près du bornier.
6 Fixez le fi l de mise à la terre (VERT) du cordon
d’alimentation à la caisse avec la vis de mise à la terre
(VERTE). Serrez bien la vis.
7 Déplacez le fi l de mise à la terre du faisceau électrique
interne (BLANC) au bornier et fi xez-le avec le fi l neutre
du cordon d’alimentation (BLANC) à la borne centrale
ARGENT du bornier. Serrez bien la vis.
8 Fixez les fi ls ROUGE et NOIR du cordon d’alimentation
aux bornes externes en LAITON du bornier. Serrez bien
les deux vis.
9 Suivez les consignes du fabricant pour fi xer solidement
le réducteur de tension et le cordon d’alimentation.
10 Réinstallez le couvercle du panneau d’accès au bornier.
