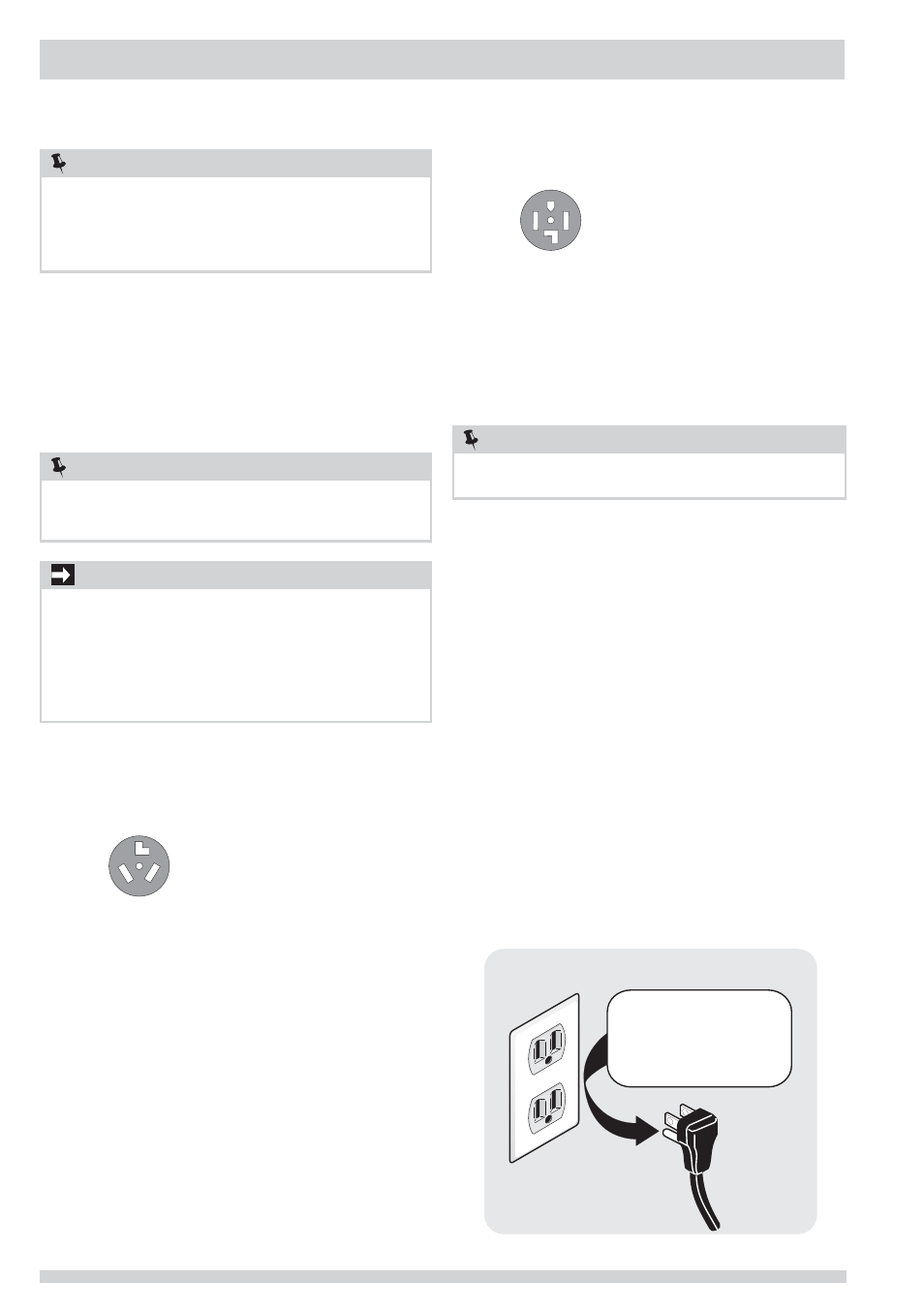

22
REQUISITOS DE INSTALACIÓN
REMARQUE
Une alimentation secteur de 120/208 V CA, monophasée,
60 Hz peut être utilisée pour les sécheuses dont la plaque
signalétique l’indique.
Exigences des systèmes électriques
PRISE - NEMA 14-30R située de manière à permettre l’accès
au cordon d’alimentation lorsque la sécheuse est à sa
position de fonctionnement.
CONNEXION DE MISE À LA TERRE - Consultez la rubrique
« Exigences de mise à la terre » dans la section
d’installation électrique.
PRISE - Prise NEMA 10-30R située de manière à permettre
l’accès au cordon d’alimentation lorsque la sécheuse est à
sa position de fonctionnement.
CONNEXION DE MISE À LA TERRE - Consultez la rubrique
« Exigences de mise à la terre » dans la section
d’installation électrique.
Prise murale avec Prise murale avec
mise à la terre
mise à la terre
à la terre de cette fiche. à la terre de cette fiche.
Ne coupez pas, n'enlevez Ne coupez pas, n'enlevez
pas et ne mettez pas hors
pas et ne mettez pas hors
circuit la broche de mise
circuit la broche de mise
Cordon électrique muni Cordon électrique muni
avec mise à la terre avec mise à la terre
d’une fiche à trois broches d’une fiche à trois broches
REMARQUE
Étant donné les variations de tension possibles, l’utilisation
de cette sécheuse avec une source d’alimentation produite
par une génératrice à essence, solaire ou éolienne ou par
toute autre source d’alimentation différente de celle fournie
par les services publics n’est pas recommandée.
REMARQUE
Les sécheuses destinées à la vente au Canada sont munies
d’un cordon d’alimentation à 4 fi ls (NEMA 14-30R).
IMPORTANT
Cette sécheuse est mise à la terre par le fi l d’alimentation
neutre, sauf si elle est destinée à la vente au Canada.
La mise à la terre par le fi l d’alimentation neutre est interdit
pour : (1) un nouveau circuit de dérivation, (2) les maisons
mobiles, (3) les véhicules récréatifs, et (4) les régions où
les codes locaux ne permettent pas la mise à la terre par le
fi l d’alimentation neutre.
La sécheuse DOIT utiliser un cordon d’alimentation à
trois fi ls NEMA 10-30 de type SRDT d’une capacité de
240 volts (c.a.) et d’au moins 30 ampères, avec trois
connecteurs ouverts embrochables avec extrémités
renversées, ou connecteurs à boucle fermée, spécialement
indiqués pour une utilisation avec une sécheuse. Pour
les instructions de raccordement du cordon à 3 fi ls,
consultez la section CONNEXIONS ÉLECTRIQUES POUR UN
SYSTÈME À TROIS FILS.
La sécheuse DOIT utiliser un cordon d’alimentation à
quatre fi ls NEMA 14-30 de type SRDT d’une capacité de
240 volts (c.a.) et d’au moins 30 ampères, avec quatre
connecteurs ouverts embrochables avec extrémités
renversées, ou connecteurs à boucle fermée, spécialement
indiqués pour une utilisation avec une sécheuse. Pour
les instructions de raccordement du cordon à quatre fi ls,
consultez la section CONNEXIONS ÉLECTRIQUES POUR UN
SYSTÈME À QUATRE FILS.
Prise à 3 alvéoles
(NEMA type 10-30R)
Prise à 4 alvéoles
(NEMA type 14-30R)
Exigences électriques de la sécheuse électrique:
CIRCUIT - Circuit indépendant de 30 ampères avec fusible
temporisé ou disjoncteur de 30 A. Utilisez des circuits
indépendants pour la laveuse et la sécheuse. NE BRANCHEZ
PAS la laveuse et la sécheuse sur le même circuit.
ALIMENTATION ÉLECTRIQUE - Câble monophasé à trois ou
quatre fi ls, 240 volts, 60 Hz; courant alternatif.
TROUSSE DE CORDON D’ALIMENTATION À TROIS FILS (non
fournie)
TROUSSE DE CORDON D’ALIMENTATION À QUATRE FILS
(non fournie)
Exigences électriques de la sécheuse gaz
CIRCUIT - Circuit indépendant de 15 ampères, polarisé et
mis à la terre, avec fusible temporisé ou disjoncteur de
15 A.
ALIMENTATION ÉLECTRIQUE - Câble monophasé à deux fi ls
mis à la terre, 120 volts, 60 Hz; courant alternatif.
CORDON D’ALIMENTATION - La sécheuse est dotée d’un
cordon d’alimentation de 120 volts à trois fi ls.
CONNEXION DE MISE À LA TERRE - Consultez la rubrique
« Exigences de mise à la terre » dans la section
d’installation électrique.
