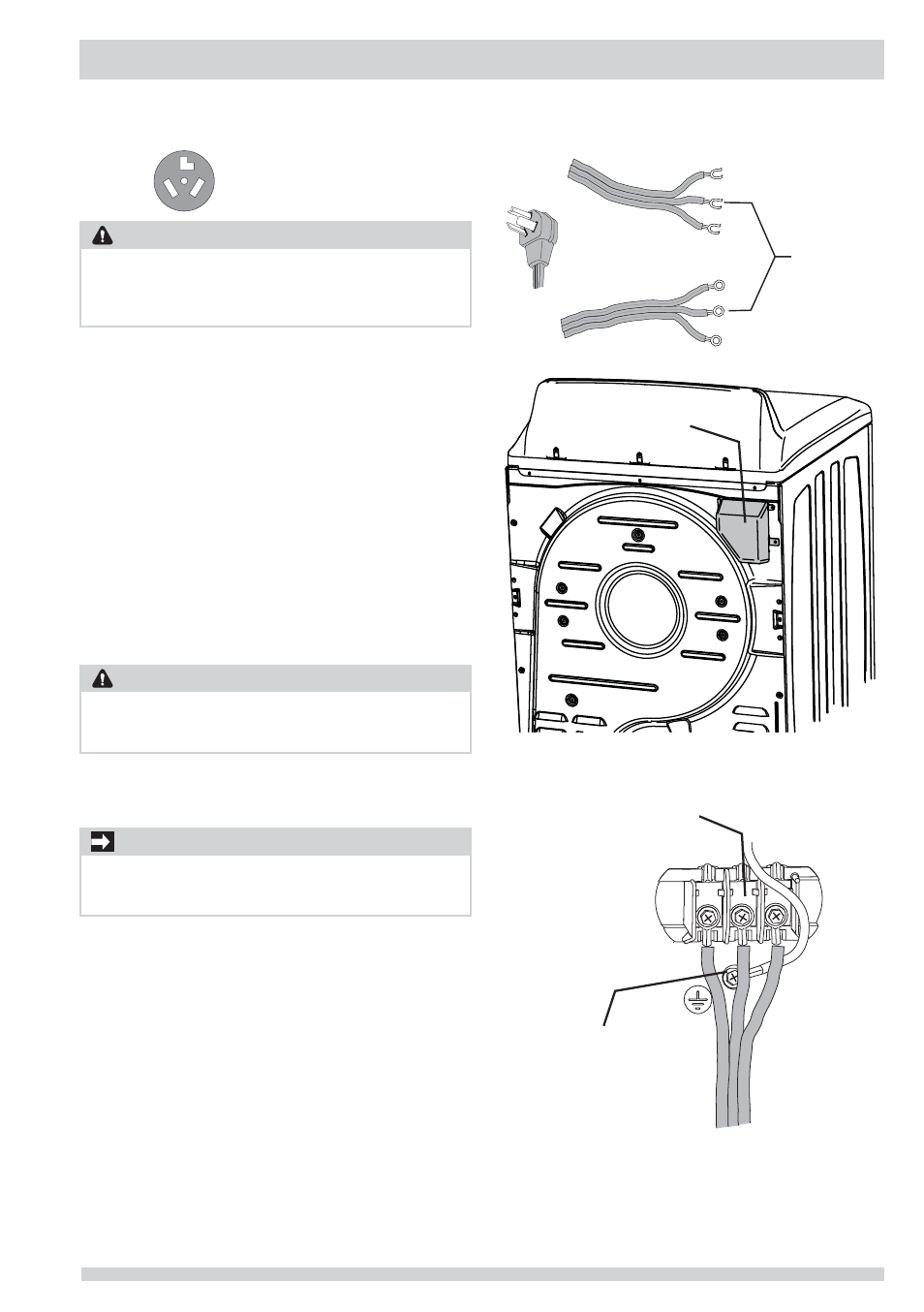

INSTALLATION INSTRUCTIONS
Borne neutre
panneau
d’accès
N’ENLEVEZ PAS la mise
à la terre interne dans
un système à trois fi ls!
Fil neutre Fil neutre
(fil du centre) (fil du centre)
30 AMP 30 AMP
NEMA 10-30 NEMA 10-30
Connexion électrique (sauf au Canada) - cordon à 3 fi ls
Prise à 3 alvéoles
(NEMA type 10-30R)
IMPORTANT
Si vous passez d’un système à quatre fi ls à un système
à trois fi ls, déplacez le fi l de mise à la terre interne de la
borne centrale du bornier à la vis VERTE à côté du bornier.
AVERTISSEMENT
RISQUE DE CHOC ÉLECTRIQUE
N’effectuez pas de courbe soudaine, et ne pincez pas le
câblage ou les conducteurs aux connexions.
AVERTISSEMENT
RISQUE DE CHOC ÉLECTRIQUE
Le fait de ne pas débrancher l’appareil de sa source
d’alimentation en électricité avant son entretien peut
causer des blessures, voire la mort.
1 Coupez l’alimentation à la prise.
2 Retirez la vis qui fi xe le couvercle d’accès du bornier
dans le coin inférieur du dos de la sécheuse.
3 Installez un réducteur de tension certifi é UL
conformément aux instructions du fabricant de cordon
d’alimentation ou de réducteur de tension dans l’orifi ce
de cordon d’alimentation sous le panneau d’accès. À ce
moment, le réducteur de tension devrait être installé
lâchement.
4 Passez un cordon de 30 A certifi é UL NEMA 10-30
de type SRDT, NON BRANCHÉ, dans le réducteur de
tension.
5 Fixez le fi l neutre du cordon d’alimentation (fi l du
centre) à la borne centrale ARGENT du bornier. Serrez
bien la vis.
6 Fixez les deux autres fi ls aux bornes externes en
LAITON du bornier. Serrez bien les deux vis.
7 Suivez les consignes du fabricant pour fi xer solidement
le réducteur de tension et le cordon d’alimentation.
8 Réinstallez le couvercle du panneau d’accès au bornier.
