61
ESP
AÑOL

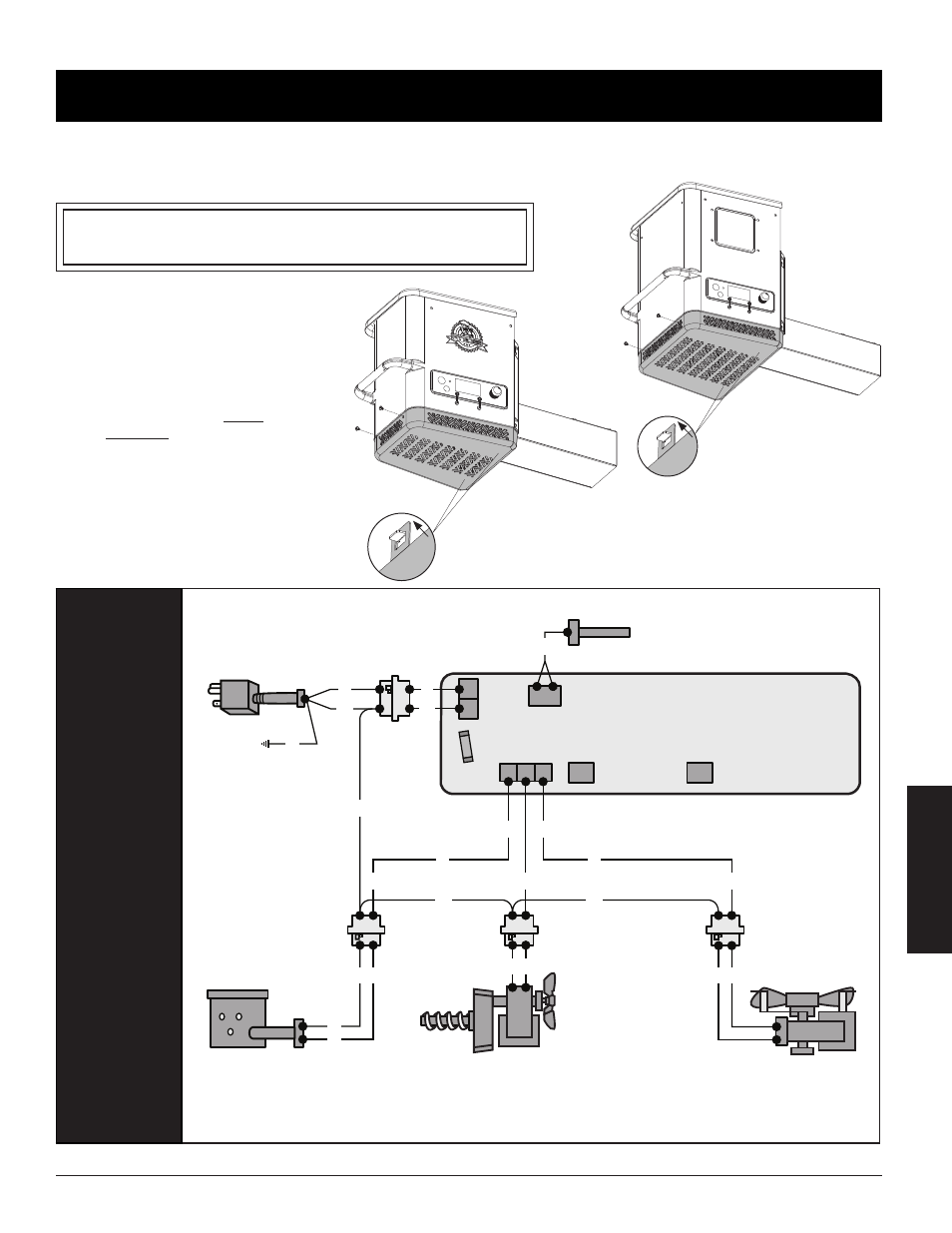

DIAGRAMA DE CABLEADO ELÉCTRICO
El sistema del Tablero de control digital es una pieza de tecnología compleja y valiosa. Para proteger contra las subidas de tensión
y los cortocircuitos, consulte el diagrama de cableado para asegurarse de que la fuente de alimentación sea suficiente para que
la unidad funcione correctamente.
PB – REQUISITOS ELÉCTRICOS
ENCHUFE DE 3 CLAVIJAS CON CONEXIÓN A TIERRA DE 110-120 V, 60 HZ, 250 W
NOTA: los componentes eléctricos, que han superado las pruebas de seguridad
y los servicios de certificación de producto, cumplen con la tolerancia de
prueba de ± 5-10 por ciento.
TASA DE
ENTRADA DE
COMBUSTIBLE:
2 KG/H
(4.4 LB/H)
ÍNDICE
B: BLANCO
A: AMARILLO
M: MORADO
R: ROJO
N: NEGRO
V: VERDE N
P
P
R
Y
Y
Y P
K
K
W
G
W
W
W
R R
W W
W
W
Y Y
K
W
CONJUNTO DE ENCENDEDOR /
CALEFACTOR DE CARTUCHO HD
200W, 120V, 2.6 AMP
0.375” X 5.000”
CHIMENEA
VENTILADOR
120V, 50/60HZ,
0.1 AMP, MONOFÁSICO
CABLE DE ALIMENTACIÓN
CON CONEXIÓN A TIERRA
VW-1, 105°C/221°F,
18-3 STANDARD CSA
MOTOR DE BARRENO Y
SISTEMA DE ALIMENTACIÓN
120V, 50/60HZ, 0.22 AMP,
MOTOR DE 2 RPM
SONDA DE LA
BARBACOA
CONECTORES DE MOLEX DE LA
SONDA DE TEMPERATURA
FUSIBLE
RÁPIDO
TABLERO DE CONTROL
*Tolva del modelo
PB700G/PB850G/PB1150G
*Tolva del modelo PB550G
LOCALICE Y EXTRAIGA LOS
DOS TORNILLOS DEL PANEL
DE ACCESO SITUADO EN EL
LATERAL DE LA TOLVA.
SUELTE EL PANEL INFERIOR
DE LA TOLVA HACIA ABAJO Y
VUELVA A DESLIZARLO HACIA
ATRÁS PARA EXTRAERLO DE
LA PESTAÑA.
A TIERRA
