FRANÇAIS
38
TAUX D'EN-
TRÉE DU COM-
BUSTIBLE:
2 KG/H
(4.4 LB/H)
INDICATEUR
W : BLANC
Y : JAUNE
P : VIOLET
R : ROUGE
K : NOIR
G : VERT
P
P
R
Y
Y
Y P
K
K
W
G
W
W
W
R R
W W
W
W
Y Y
K
W
ENSEMBLE D’ALLUMAGE / HD
CARTOUCHE CHAUFFANTE
200W, 120V, 2.6 AMP
0.375” X 5.000”
POT DE
COMBUSTION
VENTILATEUR
DE TIRAGE
120V, 50/60HZ,
0.1 AMP, 1 PHASE
CORDON D'ALIMENTATION
MIS À LA TERRE
VW-1, 105°C/221°F,
18-3 STANDARD CSA
MOTEUR ET SYSTÈME DE
DISTRIBUTION À LA TARIÈRE
120V, 50/60HZ, 0.22 AMP,
2 RPM MOTEUR
SONDE DU GRIL
CONNECTEUR MOLEX DE LA
SONDE DE TEMPÉRATURE
FUSIBLE
RAPIDE
PANNEAU DE CONTRÔLE
*Trémie des modèles
PB700G/PB850G/PB1150G
*Trémie du modèle PB550G
TROUVEZ ET RETIREZ
LES DEUX VIS DU PAN-
NEAU D'ACCÈS SUR LE
CÔTÉ DE LA TRÉMIE.
RELÂCHEZ LE PANNEAU
INFÉRIEUR DE LA
TRÉMIE ET RECULEZ-LE
POUR LE LIBÉRER DE
LA LANGUETTE.

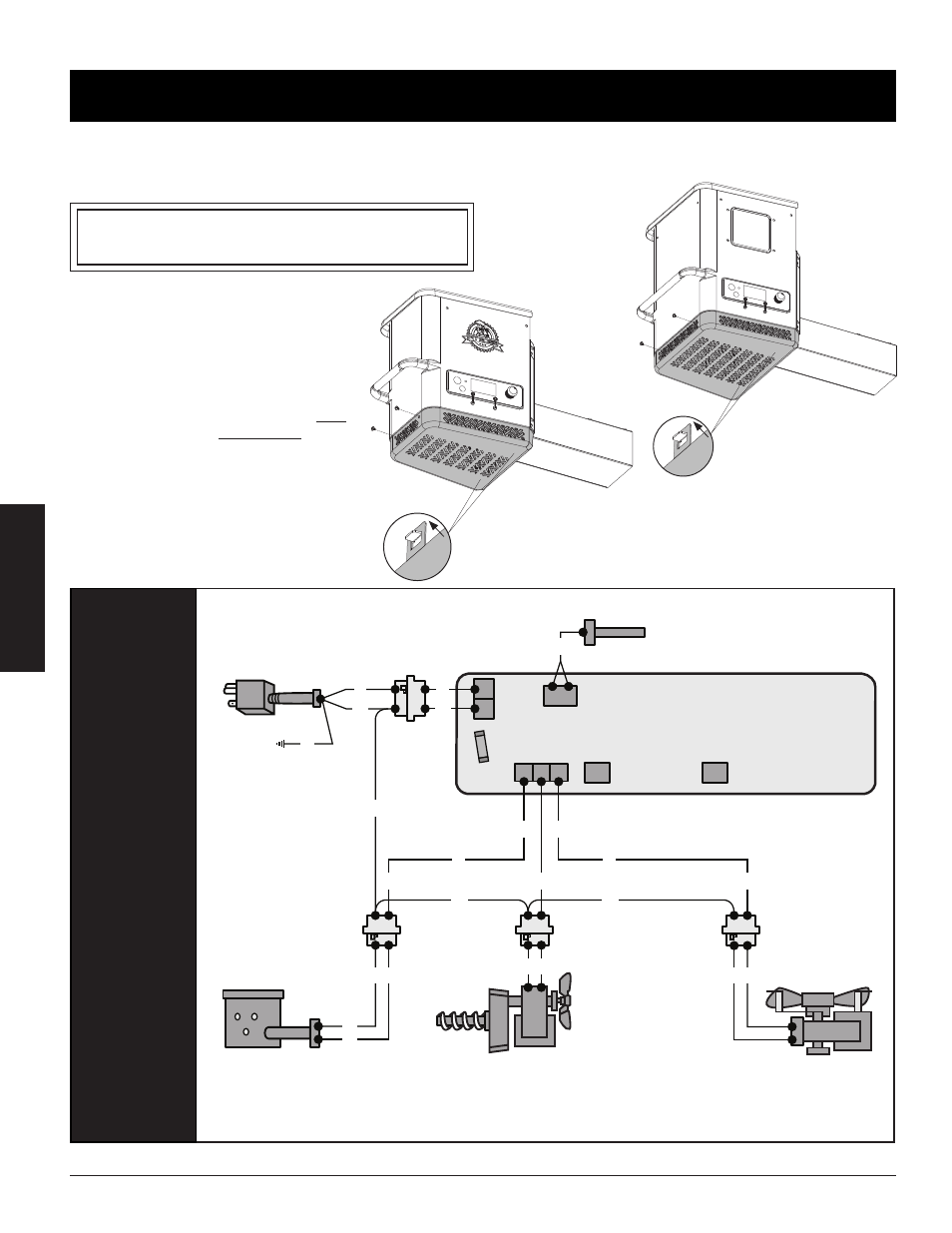

SCHÉMA DU CÂBLAGE ÉLECTRIQUE
Le système du panneau de contrôle utilise une technologie complexe de grande valeur. Pour vous protéger contre les surtensions et les
courts-circuits électriques, consultez le schéma du câblage ci-dessous afin de veiller à ce que votre source d'alimentation soit suffisante
pour faire fonctionner l'appareil.
PB – EXIGENCES ÉLECTRIQUES
110-120V, 60HZ, 250W, FICHE À 3 BROCHES MISE À LA TERRE
REMARQUE : les composants électriques, ayant été soumis à des tests de sécurité produit
et des services de certification, sont conformes à une tolérance de test de ± 5 à 10 %.
MISE À LA TERRE
