FRANÇAIS
42
1-A
2-A
4-A 3-A
10-A
19-A
12-A
15-A
14-A
17-A
18-A
20-A
16-A
8-A
6-A
7-A
9-A
5-A
13-A
3-A
11-A
21-A
22-A
23-A
24-A
25-A 26-A
28-A
29-A
30-A
30-A
31-A
32-A
27-A

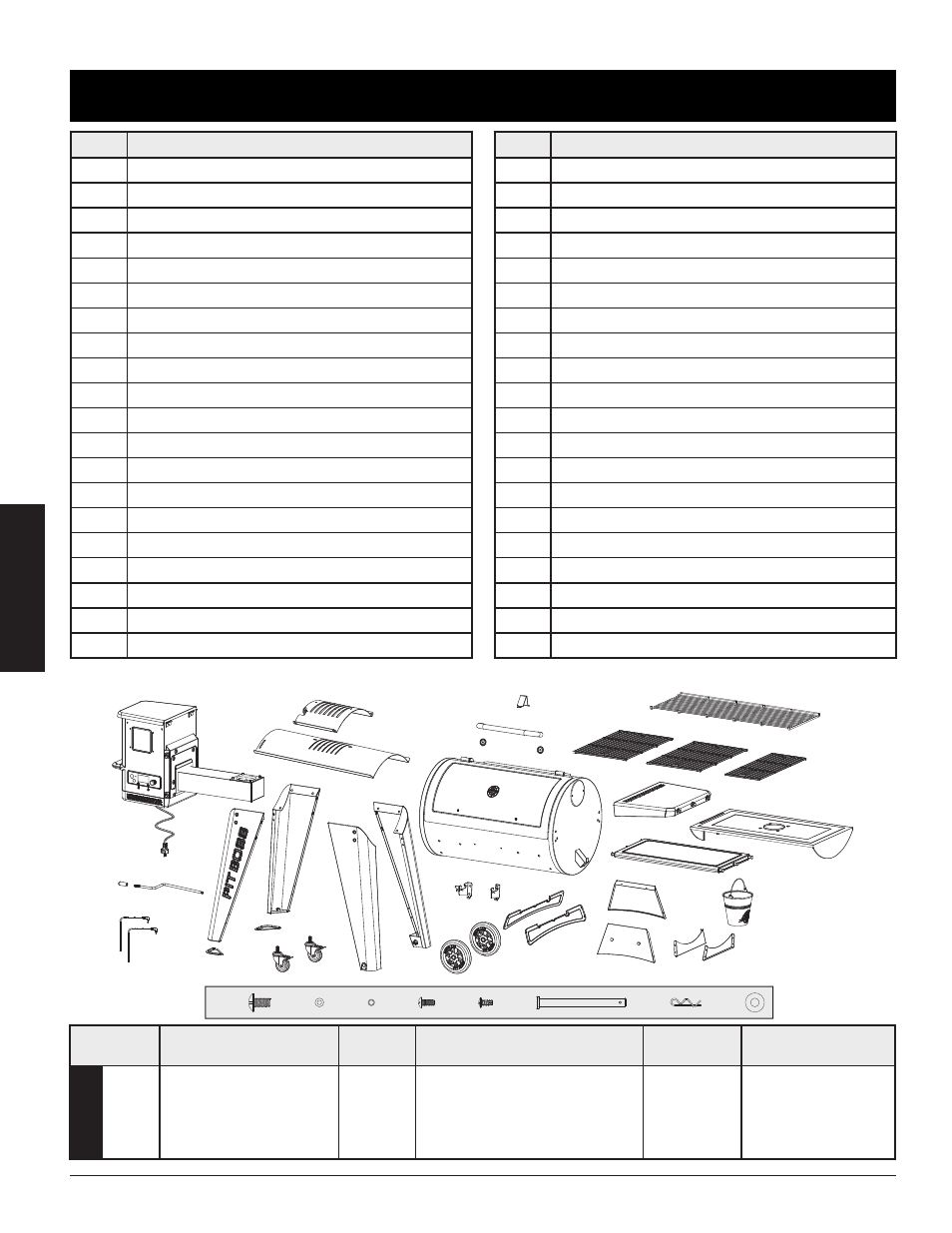

PIÈCES DE RECHANGE DU GRIL PB1150G
N° Description
1-A Butoir pour couvercle (x 1)
2-A Poignée pour couvercle (x 1)
3-A Bague de la poignée pour couvercle (x 2)
4-A Corps principal (x 1)
5-A Assemblage de la trémie (x 1)
6-A Barre de réglage du grilloir à flamme (x 1)
7-A Poignée de la barre de réglage du grilloir à flamme (x 1)
8-A Plaque coulissante du diffuseur de chaleur (x 1)
9-A Plaque principale du diffuseur de chaleur (x 1)
10-A Pied avant gauche (x 1)
11-A Pied arrière gauche (x 1)
12-A Pied avant droit (x 1)
13-A Pied arrière droit (x 1)
14-A Pièce de garniture pour pied avant gauche (x 1)
15-A Pièce de garniture pour pied arrière gauche (x 1)
16-A Roue pivotante avec frein (x 2)
17-A Roue (x 2)
18-A Plaque de maintien inférieure droite (x 1)
19-A Plaque de maintien inférieure gauche (x 1)
20-A Plaque de maintien courte (x 2)
N° Description
21-A Plaque de maintien longue avant (x 1)
22-A Plaque de maintien longue arrière (x 1)
23-A Étagère avant (x 1)
24-A Plaque de diffusion (x 1)
25-A Support pour étagère avant droit (x 1)
26-A Support pour étagère avant gauche (x 1)
27-A Seau à graisse (x 1)
28-A Plateau latéral droit (x 1)
29-A Grille de cuisson A (x 1)
30-A Grille de cuisson B (x 2)
31-A Support chauffant (x 1)
32-A Sonde de cuisson (x 2)
33-A Vis (x 18)
34-A Rondelle (x 18)
35-A Rondelle de blocage (x 18)
36-A Vis (x 30)
37-A Vis (x 6)
38-A Goupille cannelée pour roue (x 2)
39-A Goupille bêta pour roue (x 2)
40-A Rondelle pour roue (x 2)
REMARQUE : en raison du développement continu du produit, des pièces peuvent faire l’objet de
modifications sans préavis.
33-A 34-A 35-A 36-A 37-A 38-A 39-A 40-A
MODÈLE APPAREIL MONTÉ
(L x H x P)
POIDS DE
L’APPAREIL
ZONE DE CUISSON PLAGE DE
TEMPÉRATURE
FONCTIONS
NUMÉRIQUES
PB PB1150G 1 622mm x 1 195mm x 940mm
/ 63,86” x 47” x 37”
84 kg /
185,19 lb
Principale - 4 587,1 cm² / 711 po².
Grille supérieure - 2 883,9 cm² / 447 po².
TOTAL - 7 471 cm² / 1 158 po².
82 à 260 °C/
180 à 500 °F
Dix préréglages de
température, cycles
de démarrage et de
refroidissement, allumeur
électrique
