ENGLISH

15

FUEL INPUT

RATING:

2 KG/H

(4.4 LB/H)

INDEX

W : WHITE

Y : YELLOW

P : PURPLE

R : RED

K : BLACK

G : GREEN

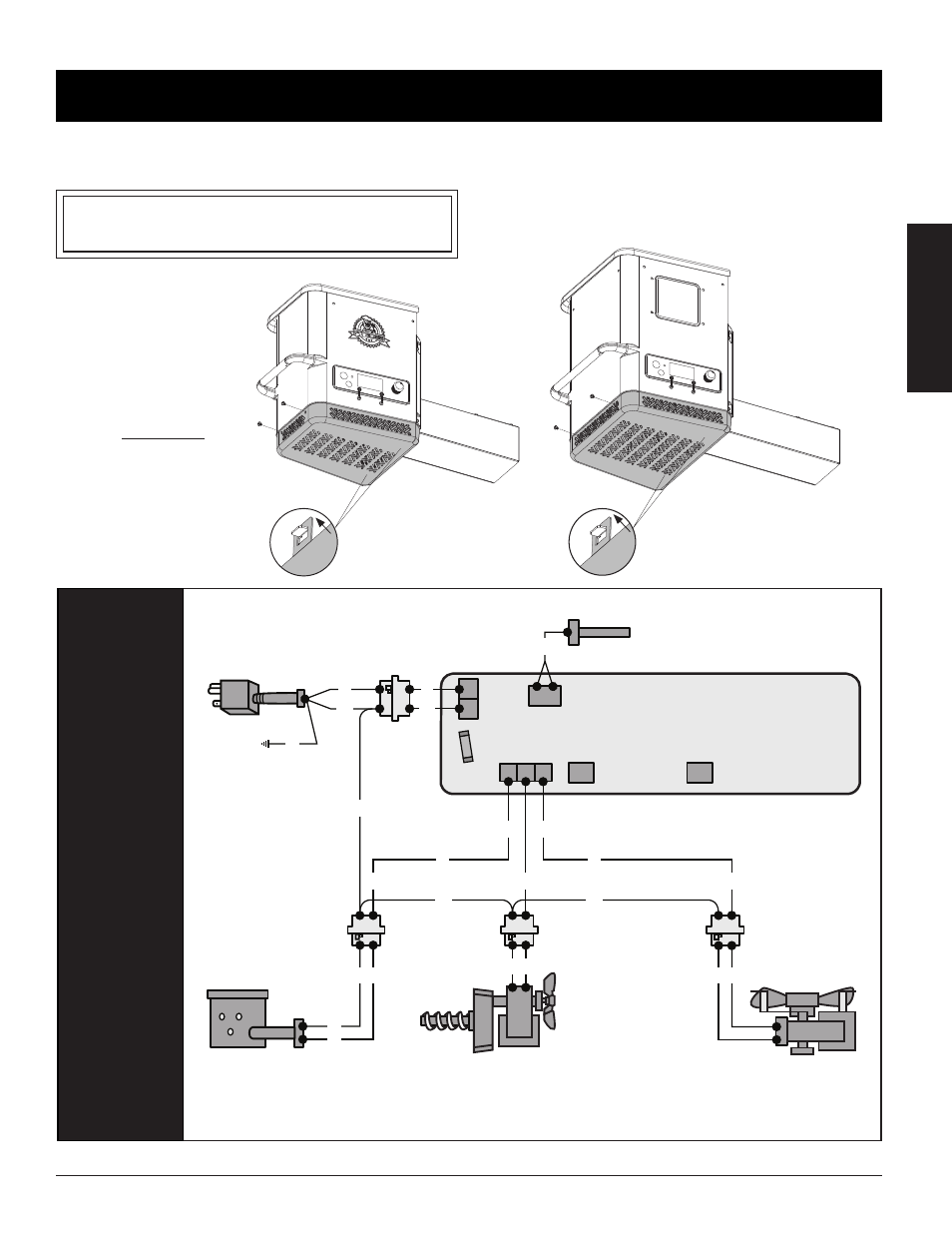

ELECTRICAL WIRE DIAGRAM

The Digital Control Board system is an intricate and valuable piece of technology. For protection from power surges and electrical

shorts, consult the wire diagram below to ensure your power source is sufficient for the operation of the unit.

PB – ELECTRIC REQUIREMENTS

110-120V, 60HZ, 250W, 3-PRONG GROUNDED PLUG

NOTE: Electrical components, passed by product safety testing and certification services, comply

with a testing tolerance of ± 5-10 percent.

P

P

R

Y

Y

Y

P

K

K

W

G

W

W

W

R R

W

W

W

W

Y

Y

K

W

IGNITER ASSEMBLY /

HD CARTRIDGE HEATER

200W, 120V, 2.6 AMP

0.375” X 5.000”

FIRE POT

DRAFT FAN

120V, 50/60HZ,

0.1 AMP, 1 PHASE

GROUNDED

POWER CORD

VW-1, 105°C/221°F,

18-3 STANDARD CSA

AUGER MOTOR

& FEED SYSTEM

120V, 50/60HZ,

0.22 AMP, 2 RPM MOTOR

GROUND

GRILL

PROBE

TEMPERATURE PROBE

MOLEX CONNECTOR

FAST-BLOW FUSE

5 AMP

CONTROL BOARD

*700G /850G / 1150G Model Hopper

*PB550G Model Hopper

LOCATE AND REMOVE

THE TWO SCREWS

OF ACCESS PANEL ON

THE SIDE OF HOPPER.

RELEASE BOTTOM

HOPPER PANEL DOWN

AND SLIDE BACK TO

UNSEAT FROM TAB.
