Español 7
INSTALACIÓN AL RAS

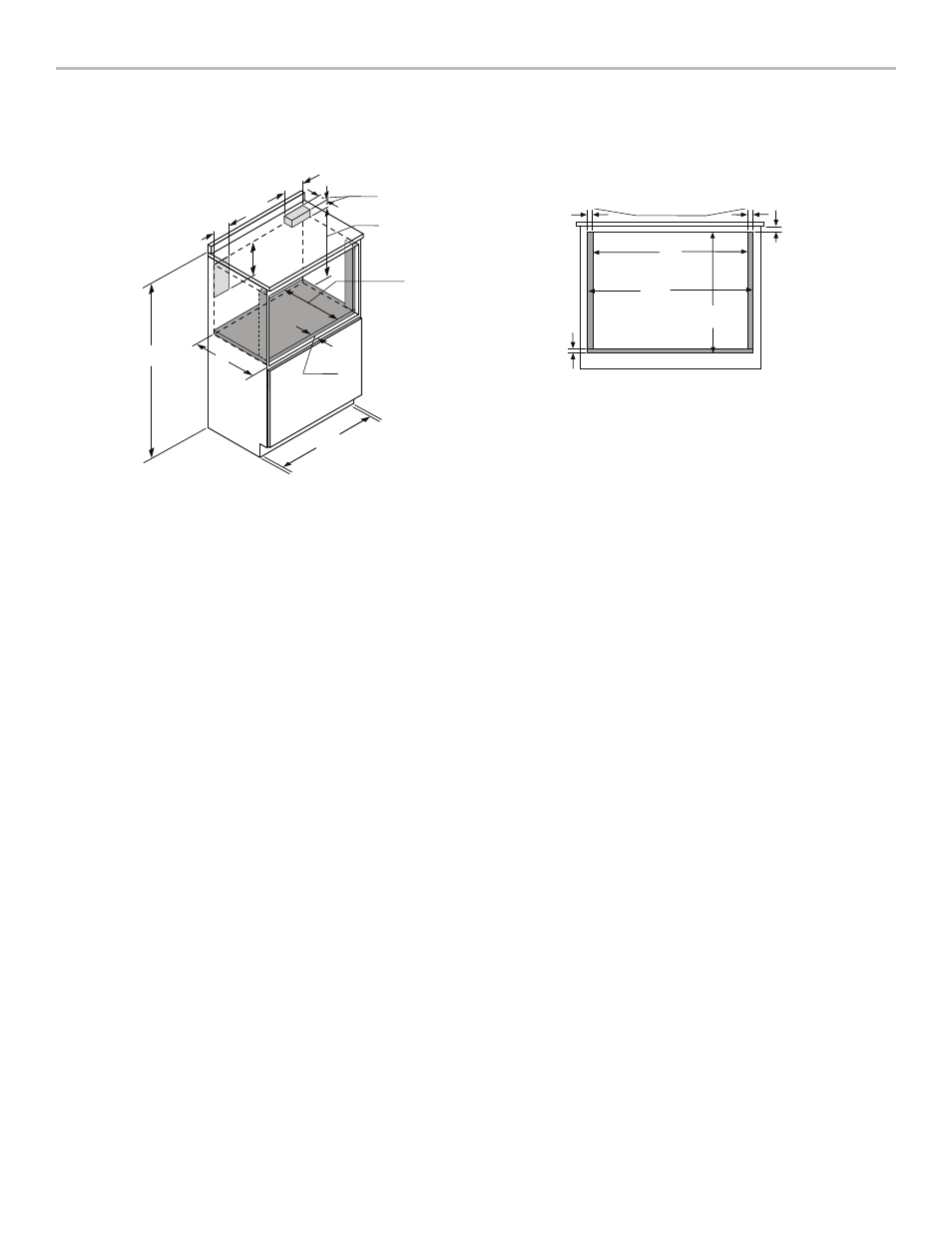

Figura 4
Las figuras 2, 3 y 4 contienen muchas mediciones del
Horno MicroDrawer
® como referencia para planificar la
ubicación del cajón. Este Horno MicroDrawer ® puede ser
instalado por debajo de cualquier horno eléctrico o de gas
de pared.
AVISO: Siempre deje una longitud suficiente de cable de
alimentación hasta el tomacorriente eléctrico para prevenir la
tensión del cable.
Siempre verifique los códigos eléctricos para ver los
requisitos.
Medidas del Horno MicroDrawer ®
Recorte frontal
Listón****
* Ubicación sugerida del tomacorriente
** Bloque antivuelco
*** La base debe soportar hasta 100 libras
**** Los lados deben estar terminados y extendidos hasta el listón.
Los listones también deben ser terminados, ya que pueden
ser visibles después de la instalación.
(Listones no se incluyen con la unidad.)
P P
M
K
L
O
N
*
**
A
B
C
D ***
E
G
H
I
J
F
A. MD24WS (24") 27" (686 mm)
MD30WS (30") 30 5/16" (770 mm)
B. 36" (914 mm)
C. 23 1/2" (597 mm)
D. 21 7/8" (555 mm) profundidad mín. de la base
E. 4" (102 mm)
F. 6" (152 mm)
G. 5" (127 mm)
H. 3 1/2" (89 mm)
I. 14 5/8" (371 mm)
J. 1 5/8" (41 mm)
K. MD24WS (24") 22 1/8" (562 mm)
MD30WS (30") 28 1/4" (718 mm)
L. MD24WS (24") 24 3/16" (614 mm)
MD30WS (30") 30 5/16" (770 mm)
M. 16 5/8" (422 mm) de recorte
N. 1/2" (13 mm) área visible
O. 1/4" (6 mm) grosor de la base
P. 1" (25 mm)
