Bloc anti-basculement
ÉTAPES D’INSTALLATION NORMALE
Directives d’install ation du bloc anti-basculement
Le bloc de bois anti-basculement de 6 po sera fourni par l’installateur. Pur réduire le
risque de basculement du tiroir, le bloc anti-basculement doit être correctement installé
14 13/16 po (installation standard) ou 14 5/8 po (installation encastrée) au-dessus du
plancher sur lequel le four à micro-ondes MicroDrawer
® sera posé. Voir Schéma 3
(installation standard) ou Schéma 4 (installation encastrée) et Schéma 5. Le bloc anti-
basculement empêche de sérieuses blessures qui pourraient survenir du déversement
de liquides chauds.
Si le tiroir est déplacé à un endroit différent, le bloc antibasculement doit l’être aussi
et réinstallé. Lorsqu’il est installé au mur, vérifier que les vis complètement à sec
pénètrent le mur et sont correctement sécurisés et dans le matériau de base underneathl le bloc soit parfaitement stable. En
fixant, faire attention que les vis ne pénètrent pas dans le câblage électrique ou la plomberie.
ATTENTION
Veiller à ce que les vis ne touchent pas au câblage ou à la plomberie dissimulés dans le mur.
AVERTISSEMENT
L'appareil peut basculer et causer des déversements et des brûlures ou d'autres blessures si le bloc antibasculement
n'est pas installé correctement.
Prise de courant
Cet appareil doit disposer d'un circuit de 120 volts, 60 Hz, 15 A (minimum) Il
est recommandé d’alimenter cet appareil par un circuit séparé.
Le four est équipé d’une fiche trois broches, mise à la terre. Il faut la branch-
er dans une prise murale correctement installée et mise à la terre. Si vous
ne possédez que des prises à deux broches, demandez à un électricien de
métier d’installer une prise murale qui convienne.
Remarque : Pour toute question à propos de l’installation électrique ou de la
mise à la terre, consulter un électricien de métier.
* Peut être installé aussi en utilisant une prise secteur dans une armoire voisine
dans les limites imposées par la longueur du cordon d’alimentation fourni avec
l’appareil.
Vérifiez toujours les normes et le code électriques de votre région.

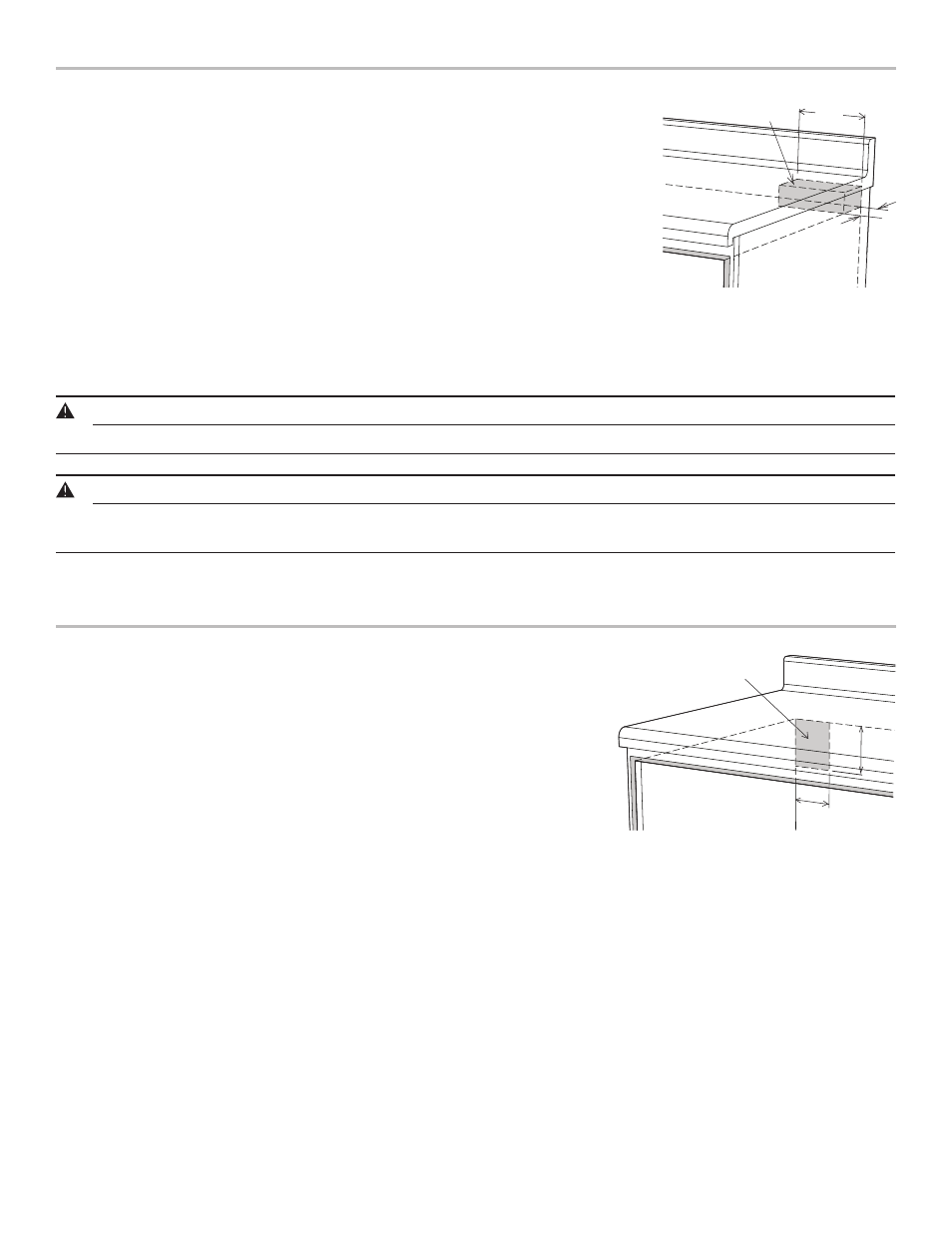

Schéma 5
4 po
(101,6 mm)
5 po (127 mm)
Suggérée électriques
l'emplacement des orifices*
Bloc
Anti-basculement 6 po
(152,4 mm)
3 1/2 po
(89 mm)
Schéma 6
4 po
(101,6 mm)
5 po (127 mm)
Suggérée électriques
l'emplacement des orifices*
Bloc
Anti-basculement 6 po
(152,4 mm)
3 1/2 po
(89 mm)
