Thermador Masterpiece Series 24 Inch Microdrawer Microwave Installation Instructions - Manuel (Page 18)

Française 6
Schéma 2
Schéma 3

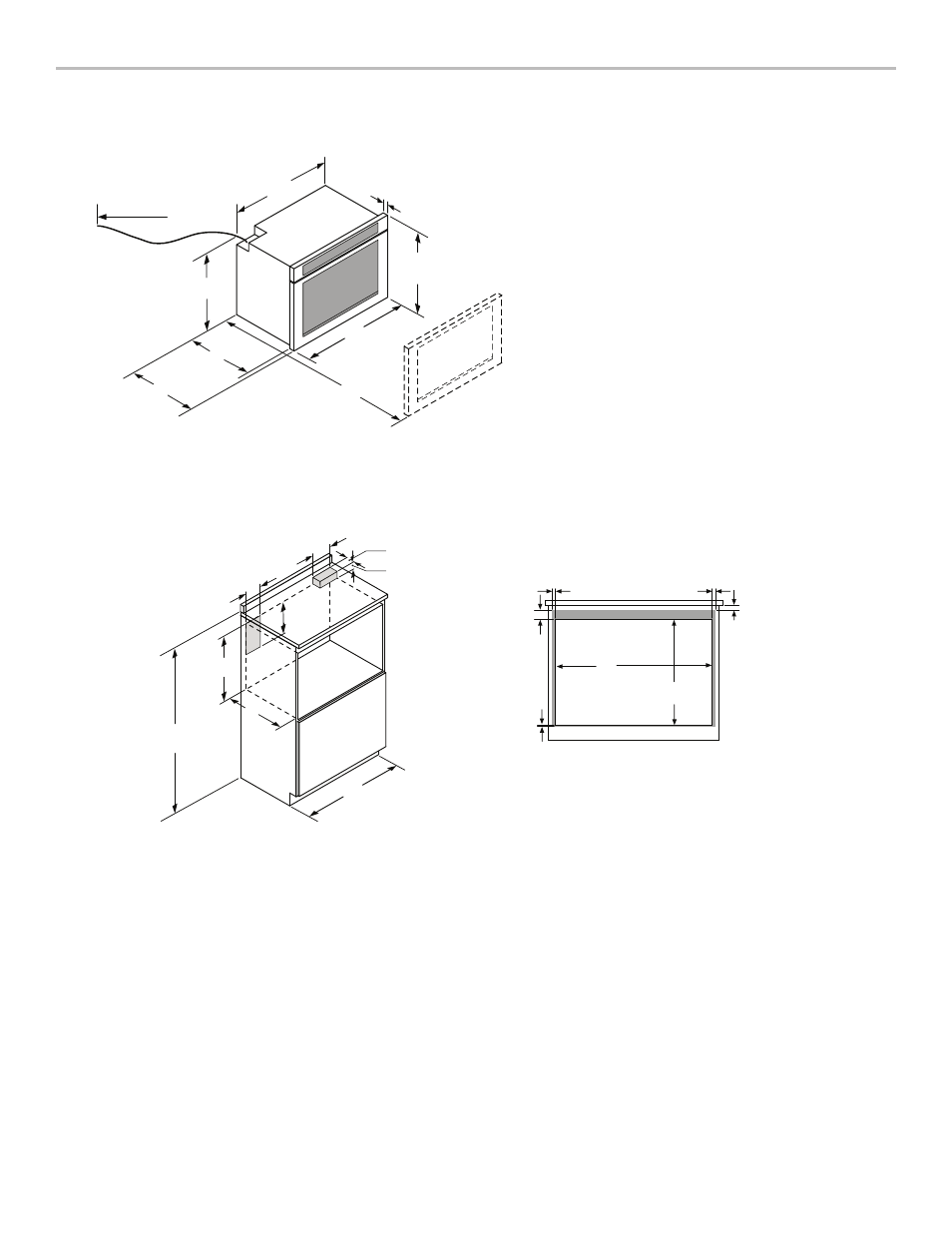

DIMENSIONS STANDARD D'INSTALLATION ET DÉGAGEMENTS
DIMENSIONS DE L'APPAREIL
Mesures pour le four à micro-ondes MicroDrawer ®
A
C
D
B
F
G
H
I
E
Découpe vue de face
* Emplacement suggéré de la prise électrique
** Bloc antibasculement
*** La base doit supporter jusqu'à 100 lb (45,4 kg)
*
**
***
A
B
C
D
E
G
H
L
O
N
J
K
L
M
I
F
A. MD24WS (24 po) 23 7/8 po (606 mm)
MD30WS (30 po) 30 po (762 mm)
B. 16 5/16 po (414 mm)
C. 23 3/8 po (594 mm)
D. 21 7/8 po (556 mm)
E. 38 3/8 po (974 mm)
F. 21 5/8 po (549 mm)
G. 14 5/8 po (371 mm)
H. 1 11/16 po (39 mm)
I. Environ 46 po (1,168.4 mm)
A. MD24WS (24 po) 24 po ou 27 po (610 ou 686 mm)
MD30WS (30 po) 30 po (762 mm)
B. 36 po (914 mm)
C. 23 1/2 po (597 mm)
D. 14 5/8 po (372 mm)
E. 4 po (102 mm)
F. 6 po (152 mm)
G. 5 po (127 mm)
H. 3 1/2 po (89 mm)
I. 1 1/2 po (38 mm)
j. MD24WS (24 po) 22 1/8 po (562 mm)
MD30WS (30 po) 23 po (584 mm) minimum
28
1/4 po (718 mm) maximum
K. 14 13/16 po (376 mm)
L. 7/8 po (22 mm) chevauchement
M. 1/2 po (13 mm) aire visible
N. 1/16 po (2 mm) chevauchement
O. 1 7/16 po (36 mm) chevauchement
