INSTALLATION ENCASTRÉE
Schéma 4

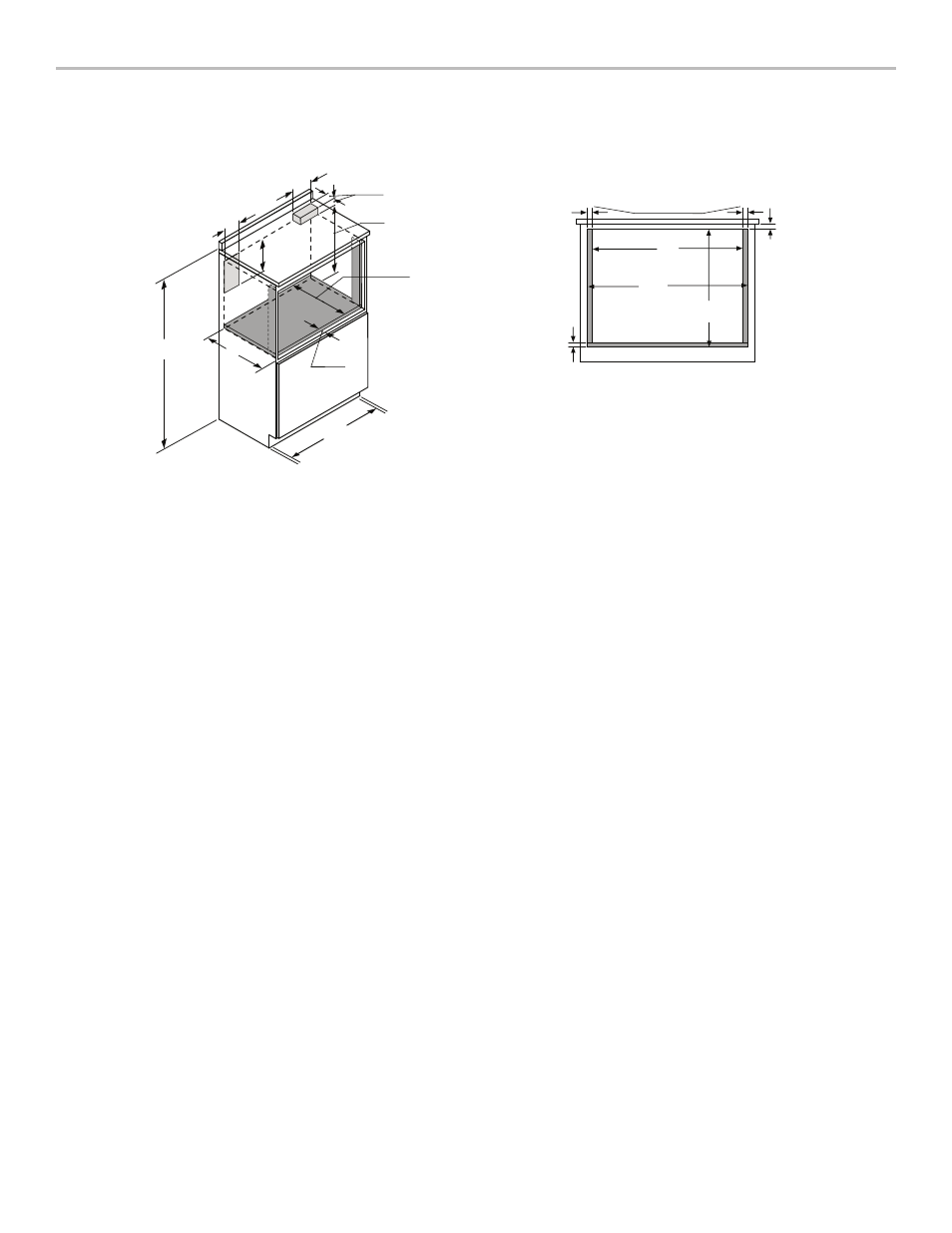

Les nombreuses dimensions des Schémas 2, 3 et 4 sont
des références pour la préparation de la pose du tiroir.
Ce four à micro-ondes MicroDrawer ® peut s’installer en des-
sous de tout four mural électrique ou à gazé.
AVIS : Prévoyez toujours une longueur suffisante de cordon
d’alimentation pour que celui-ci ne soit aucunement tendu.
Vérifiez toujours les normes et le code électriques de votre
région.
Mesures pour le four à micro-ondes MicroDrawer ®
Découpe vue de facet
Tasseau****
* Emplacement suggéré de la prise électrique
** Bloc antibasculement
*** La base doit supporter jusqu'à 100 lb (45,4 kg)
**** Les côtés doivent être finis et prolongés jusqu'au
tasseau. Les tasseaux doivent aussi être finis,
car ils pourraient être visibles après l'installation.
(Tasseaux ne sont pas inclus avec l'appareil.)
P P
M
K
L
O
N
*
**
A
B
C
D ***
E
G
H
I
J
F
A. MD24WS (24 po) 27 po (686 mm)
MD30WS (30 po) 30 5/16 po (770 mm)
B. 36 po (914 mm)
C. 23 1/2 po (597 mm)
D. Profondeur min. de labase 21 7/8 po (555 mm)
E. 4 po (102 mm)
F. 6 po (152 mm)
G. 5 po (127 mm)
H. 3 1/2 po (89 mm)
I. 14 5/8 po (371 mm)
J. 1 5/8 po (41 mm)
K. MD24WS (24 po) 22 1/8 po (562 mm)
MD30WS (30 po) 28 1/4 po (718 mm)
L. MD24WS (24 po) 24 3/16 po (614 mm)
MD30WS (30 po) 30 5/16 po (770 mm)
M. Découpe 16 5/8 po (422 mm)
N. 1/2 po (13 mm) aire visible
O. Épaisseur de la base 1/4 po (6 mm)
P. 1 po (25 mm)
