Installation des Accessoires BUS
Page 43
 Pour protéger la batterie contre la décharge totale, la batterie sera
automatiquement déconnectée en dessous de 10,5 VCC.

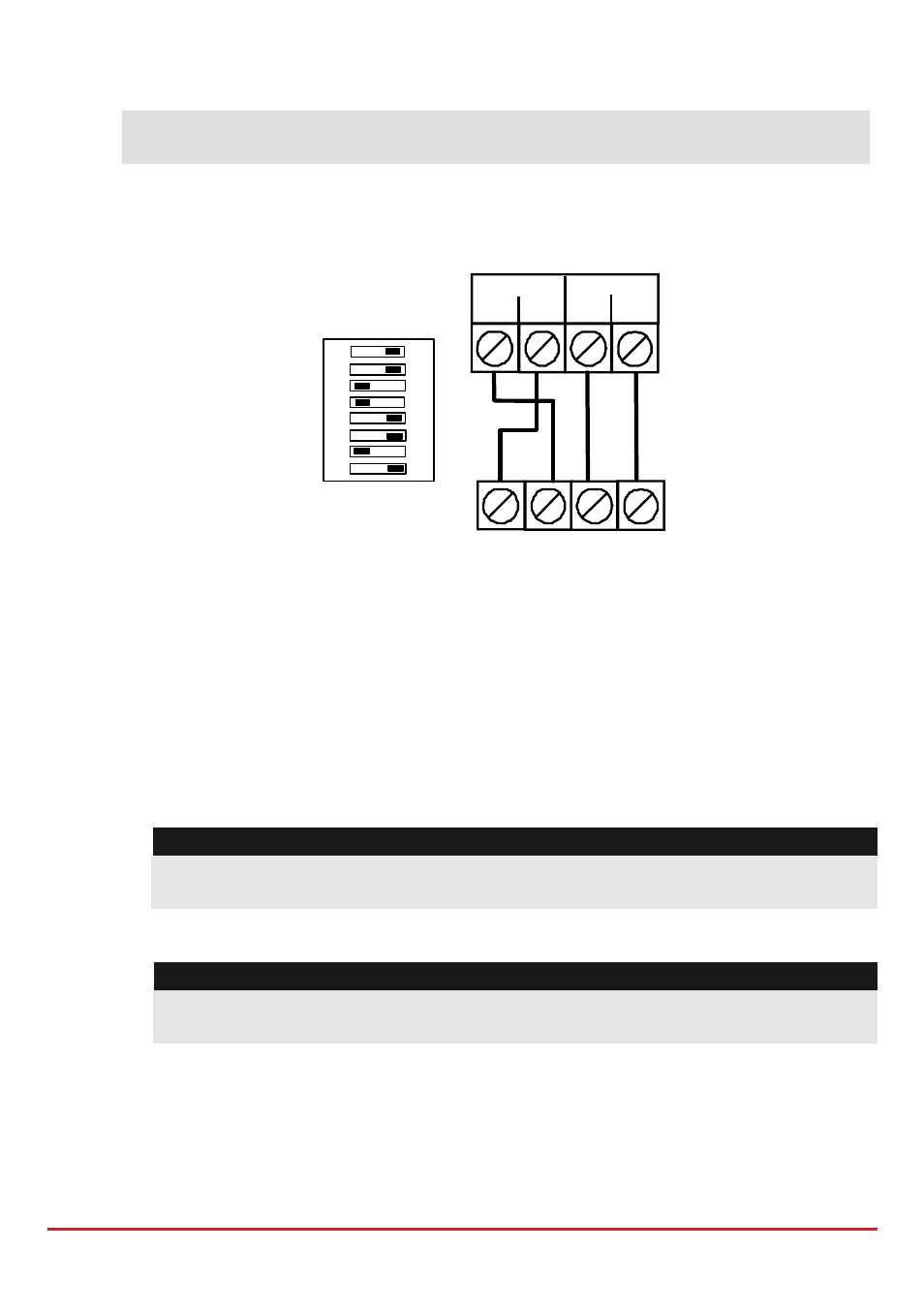

Lumin 8
BUS (Serial) connection to ProSYS FreeCom
BLK
COM
BELL
+ YEL GRN
+ -
HOLD
GRN YEL
PRO BUS
LuMIN8 Sounder
ProSYS FreeCom
ON OFF
ON OFF
ON OFF
ON OFF
ON OFF
ON OFF
ON OFF
OFF ON
SW1
SW2
SW3
SW4
SW5
SW6
SW7
SW8
DIPSWITCH
SCB/SAB
A1
A2
A3
BUS/STD
PRO/ACT
MON/NM
TMF/EXT
Sounder defined
as unit No. 2
BUS
Connexion des Détecteurs BUS
Il est possible d'attribuer jusqu'à 32 détecteurs BUS sur la LightSYS. Les détecteurs BUS
peuvent être connectés au BUS principal ou à une extension Zone BUS (BZE).
Pour des instructions d’installation plus complètes, veuillez consulter les informations
fournies avec chaque détecteur BUS.
Connexion des détecteurs BUS au BUS principal de la LightSYS
1. Réglez le numéro d’ID du détecteur BUS (1-32), à l'aide des commutateurs DIP.
Remarque:
Pour les WatchOUT, LuNAR et WatchIN, réglez le commutateur qui définit le
mode de fonctionnement en BUS.
2. Branchez les bornes BUS AUX(ROUGE), COM (NOIR), BUS (JAUNE) et BUS
(VERT) au BUS de la LightSYS.
Remarque:
Pour un fonctionnement optimal, il est conseillé de NE PAS dépasser un total de
300 mètres de câblage entre un détecteur BUS et la centrale LightSYS.
