Montage et Câblage
Page 14
Câblage de la Carte Mère
La carte mère LightSYS dispose de fiches, connecteurs et interfaces d’accessoires pour toutes
les principales extensions fonctionnelles. En outre, son bornier de raccordement offre une
facilité inégalée et un accès complet à la gamme des fonctionnalités d'alarme, la carte intègre
les communications de données audio et numériques.
Figure

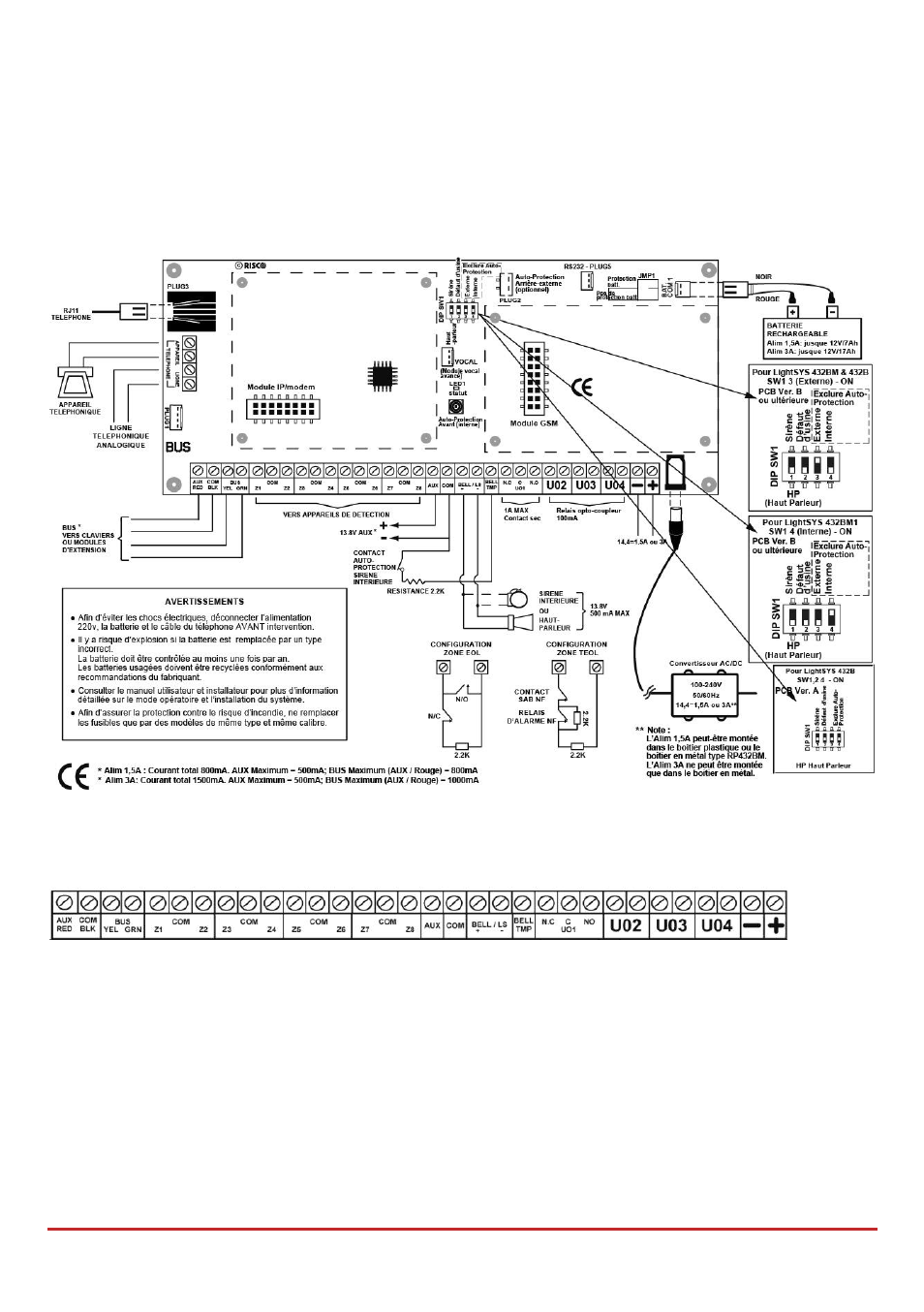

2-5: Schéma de câblage de la carte mère
Carte Mère — Connexion BUS
Figure 2-6: Connecteurs de la carte mère
L’ensemble de de quatre bornes à gauche du bornier représente l’extension BUS. Ces bornes
prennent en charge la connexion des claviers et des modules d’extension. Les connexions sont
de type borne à borne dotées de fils de couleur, comme suit:
AUX RED: Alimentation +12V
BUS YEL: Données jaunes
COM BLK: 0V commun
BUS GRN: Données vertes
Connecter chaque/tous les claviers et extension/accessoires nécessaires à l'installation en
utilisant les lignes du BUS. (Reportez-vous au tableau des sections de câble au chapitre
Câblage - Page 218.)
