Installation des Accessoires BUS
Page 30

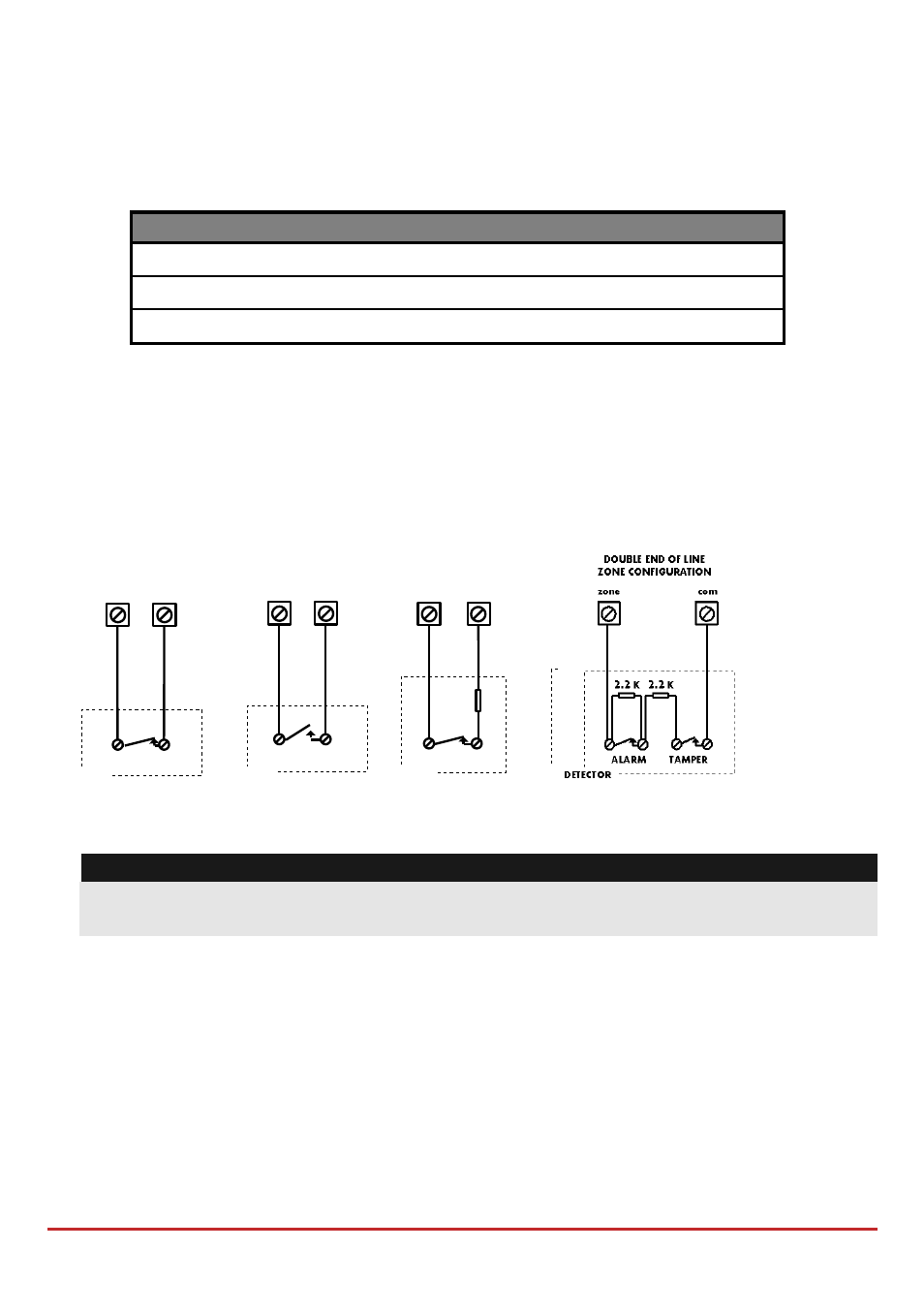

Figure ‎ 3-2 : Cartes d'extension de zone et schémas de montage
 Installation des cartes d'extension 8 zones
1. Réglez les commutateurs DIP comme suit:
Commutateur Description
Switch 1-5 Définit l’ID de l'extension de zone
Switch 6-7 Non applicable
Switch 8: Exclusion A.P Remplace le strapp entre bornes TMP/COM
2. Câbler l'extension de zone sur le BUS.
3. Raccorder les bornes des zones comme suit:
a. Branchez jusqu'à huit zones filaires, en utilisant une paire torsadée ou un câble 4
fils.
b. Connectez chaque zone à la borne de zone (Z) appropriée et sa borne COM
connexe. Chaque paire de zones partage une borne COM. Par exemple, Z1 et Z2
partagent une borne COM, comme le font Z3 et Z4, et ainsi de suite.
END OF LINE ZONE
(N.O CONTACT)
zone com
ALARM
2.2
K
DETECTOR
NORMALLY OPEN ZONE
CONFIGURATION
ALARM
zone com
DETECTOR
NORMALLY CLOSED
ZONE CONFIGURATION
ALARM
zone com
DETECTOR
END OF LINE ZONE
(N.C CONTACT)
2.
2
K
zone com
ALARM
DETECTOR
DOUBLE END OF LINE
ZONE CONFIGURATION
com
2.2
K
ALARM TAMPER
zone
2.2
K
DETECTOR
4. Mettez les appareils auxiliaires sous tension. Veuillez consulter la rubrique Câblage
des accessoires auxiliaires, p 16.
Remarque:
La carte RP432EZ8 permet de définir la résistance de fin de ligne des zones. La sélection se
fait par programmation au moyen des Touches rapides:

.
5. Montez l'extension de zone dans l'une des fentes à gauche du boîtier de la LightSYS :
