Montage et Câblage
Page 15

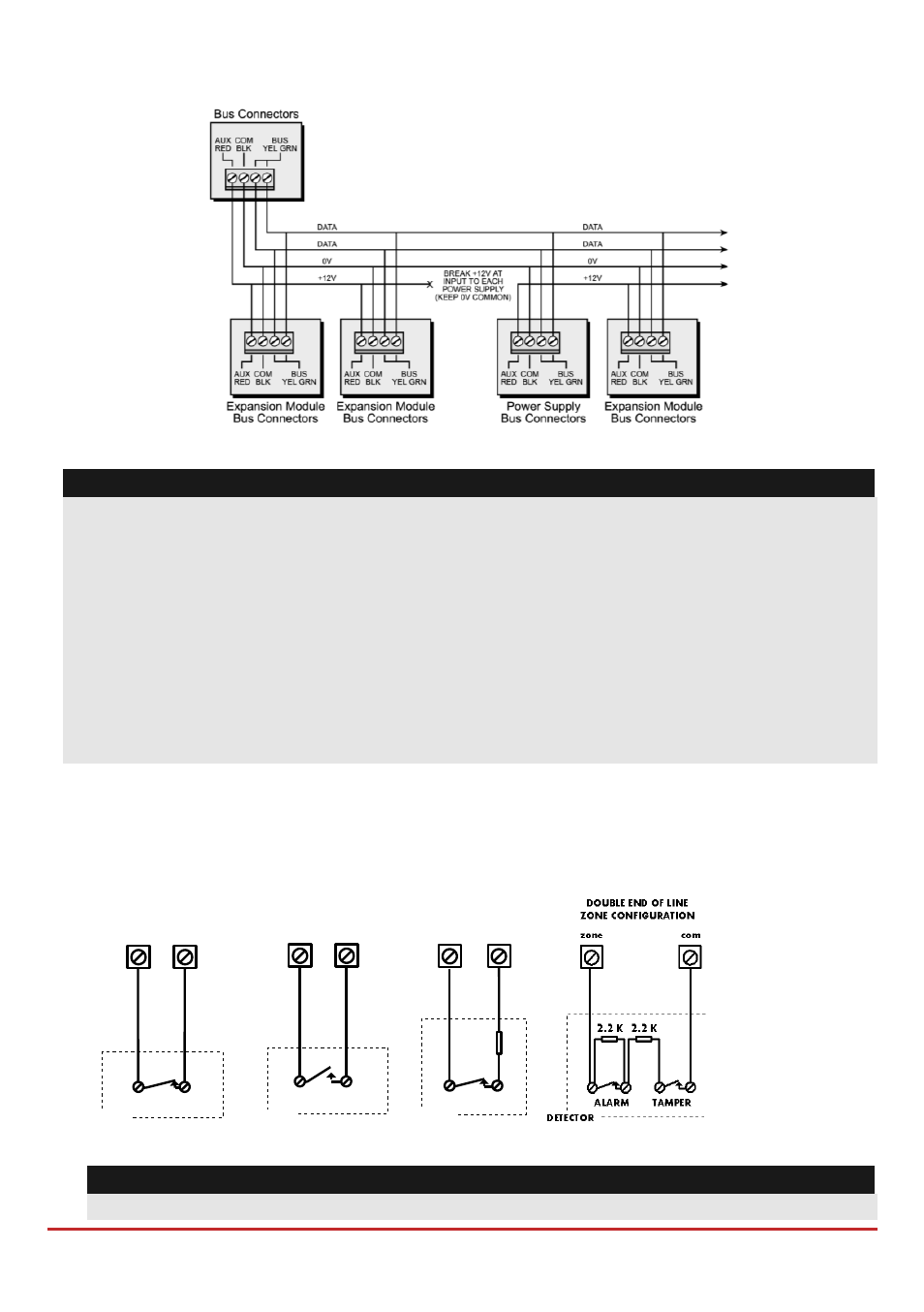

Figure ‎2-7: Raccordement au bornier BUS
Remarques:
1. Le système de câblage parallèle autorise les connexions en étoile à partir de n’importe
quel point le long du câble.
2. Le câblage maximum autorisé s’élève à 300 mètres pour toutes les branches de câblage
du BUS.
3. En cas de problèmes de communication bus, connectez deux résistances 2,2KΩ, une à
chaque extrémité du bus Data entre les fils jaune et vert.
4. Si vous branchez le système à une source d’alimentation électrique distante, ne
connectez PAS le fil rouge (+12v) entre le bloc d’alimentation et la LightSYS.
5. Pour les grandes longueurs de câbles, veuillez utiliser le câble approprié comme indiqué
au chapitre Câblage - Page 218.)
Câblage des entrées Zone
Le diagramme suivant illustre les diverses connexions de zone possibles sur l ’ unit é
centrale ou sur les extensions 8 zones filaires et d é tecteur de fum é e 4 fils.
END OF LINE ZONE
(N.O CONTACT)
zone com
ALARM
2.2
K
DETECTOR
NORMALLY OPEN ZONE
CONFIGURATION
ALARM
zone com
DETECTOR
NORMALLY CLOSED
ZONE CONFIGURATION
ALARM
zone com
DETECTOR
END OF LINE ZONE
(N.C CONTACT)
2.
2
K
zone com
ALARM
DETECTOR
DOUBLE END OF LINE
ZONE CONFIGURATION
com
2.2
K
ALARM TAMPER
zone
2.2
K
DETECTOR
Remarque:
1. Pour une zone avec Autoprotection, vous pouvez utiliser une double résistance de
