IR Beam 71
(Beam 7115/Beam 7140)
Guide d'Installation
1. Introduction
Les barrières infrarouges extérieures IR Beam 71 fonctionnent avec 2 faisceaux IR et des optiques améliorées pour une détection fiable.

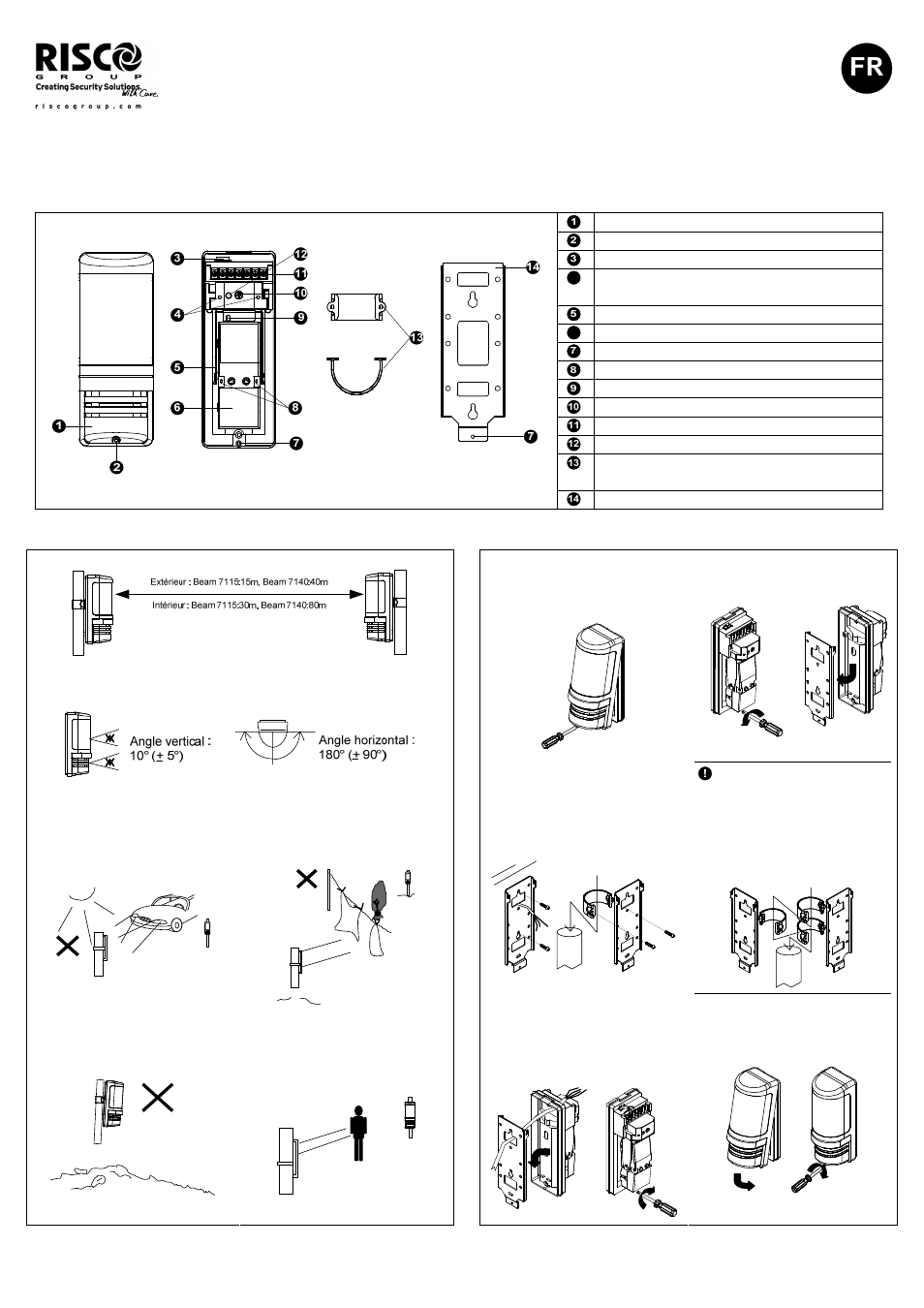

2. Description du produit
Couvercle
Vis
Passage de Câbles
4 Connecteur pour contrôle de lʹaxe Optique
(Récepteur)
Rotation de lʹAxe Optique
6 Réflecteur et filtre
Trous dʹattache pour Base et Support
Fenêtre dʹaxe Optique
Vis dʹaxe Optique
Temps de Réponse VR (Récepteur)
Bornier
LED
Support de fixation pour Poteau (commander
séparément ‐ S/N : RBM71P00000A)
Support de fixation
3. Emplacement de Montage 4. Méthode d'Installation
1. Régler le transmetteur et le récepteur selon les distances possibles.
2. Si le signal reçu est faible, lʹinstaller dans la plage dʹangle de
rotation du réflecteur.
3. Eviter les fortes lumières
comme les rayons de lumières
directs (lever et coucher du
Soleil).
4. Attention à ce quʹil nʹy ait pas
dʹobstacle entre le récepteur et le
transmetteur.
5. Ne pas installer sur une
surface instable.
6. Après lʹinstallation, ajuster
lʹaxe optique et faire un test de
marche.
1. Pour enlever le couvercle,
dévisser la vis située en bas sur
la face avant.
3. Monter à lʹemplacement
désiré (sur mur ou poteau) et
passer les câbles par le passage
de câbles.
4. Passer les câbles au dessus du
bornier et les connecter.
Placer la base sur le support et
visser la vis de fixation.
2. Pour séparer le support du
détecteur, dévisser la vis du bas.
Si vous montez 2 supports
sur un poteau, mettre une paire
dʹattache au plus haut et au plus
bas, et une autre au milieu pour
être sûr dʹavoir la même hauteur
de montage.
5. Ajuster lʹaxe de lʹoptique et
faire un test. Remettre le
couvercle.
