Installation des Accessoires BUS
Page 38
installateur. Si la surcharge persiste, procédez à un réarmement manuel
comme suit:
Débranchez toutes les charges des bornes AUX/COM pendant au moins 10
secondes avant de rebrancher une charge aux bornes AUX/COM. Puis
effectuer la commande «Restaurer les surcharges» dans le menu utilisateur
de la LightSYS.
e. TERRE (Prise de terre): Permet de connecter la borne GND à la broche de
terre du boîtier principal (voir l'illustration ci-dessous). Utilisez (au moins)
du 16 AWG.
f. AC: Permet la connexion aux bornes CA (voir illustration ci-dessous) pour
les sorties du transformateur (16.5VAC/50 VA).
To Power Supply
To Mains Ground
Blue
B
lu
e
B
ro
w
n
Green-Yellow
18 AWG (at least)
Brown
Mains

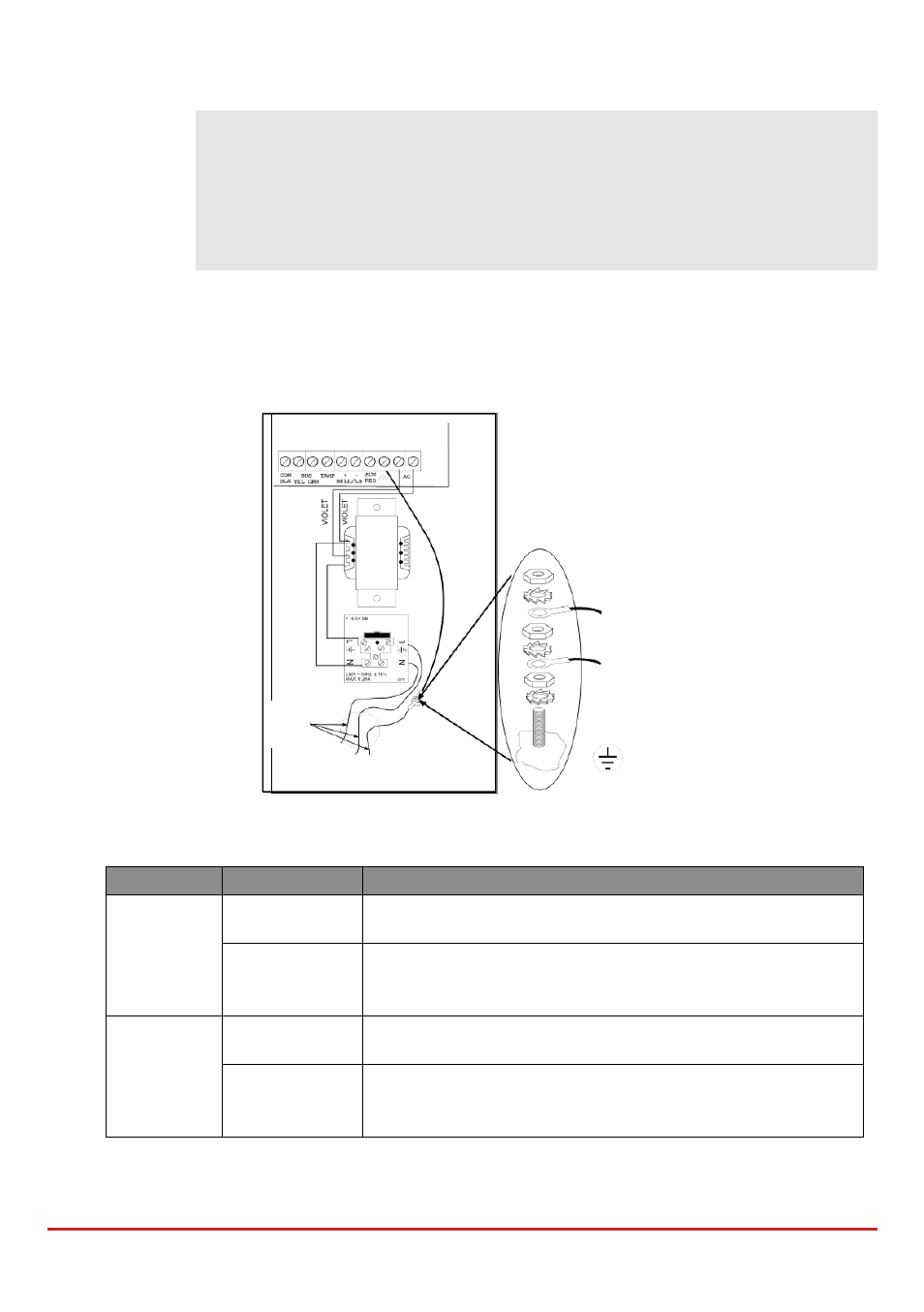

Figure ‎3-10: SMPS – Connexion AC & Terre
7. Réglez les commutateurs DIP de la SMPS comme suit:
Module DIP Switch Description
Alim. Elect.
PS/SW1-SW3 Permet de définir un numéro d'ID BUS unique pour la
communication du module BUS.
PS/SW4 Active/désactive la communication alimentation - LightSYS.
On (en haut): Communication activée.
Off (en bas): Communication désactivée.
Sorties Prog.
SP/ SW1-SW3 Permet de définir un numéro d'ID BUS unique pour le module
SP de la carte SMPS.
SP/SW4 Active/désactive la communication module SP - LightSYS.
On (en haut): communication activée.
Off (en bas): communication désactivée.
