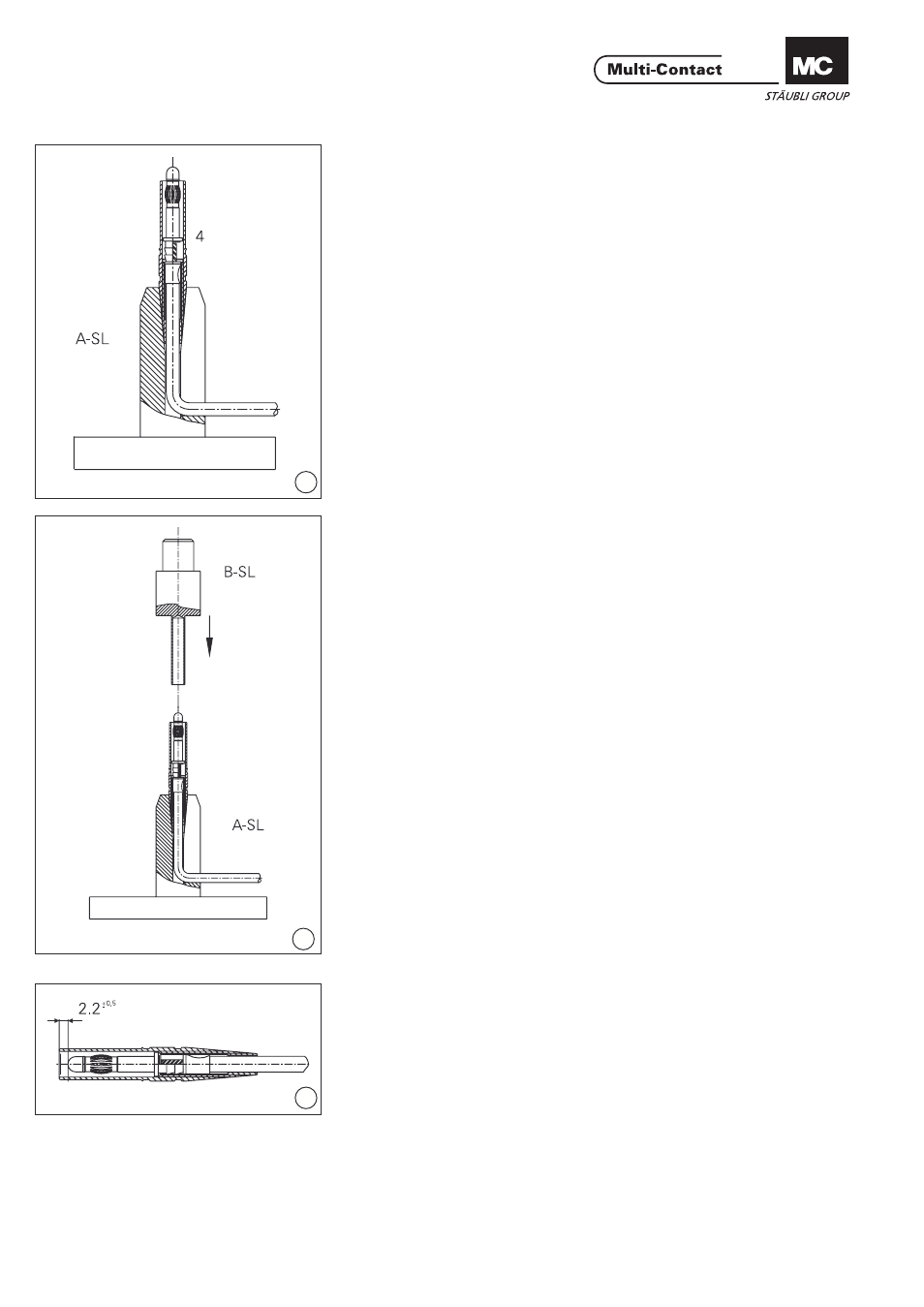

(ill. 16)
Glisser la fi che et le câble dans
l’isolant 4 et insérer l‘ensemble dans
l’outil de montage A-SL. (ill. 16)
Fully insert plug with cable into the
insulator 4 and lay it into the auxiliary
tool A-SL.
(ill. 17)
Positionner l‘outil de montage B-SL en
face de la fi che et presser lentement
la fi che jusqu‘au point d‘arrêt, à l‘aide
d‘une petite presse. (ill. 17)
Align auxiliary tool B-SL with plug and
insulator and slowly press-in plug to
the end position with the help of a
bench drilling machine or lever press.
(ill. 18)
Contrôler la position de la fi che par
rapport au corps isolant. (ill. 18)
Control end position distance of plug.
